a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3 Note sul collegamento
Funzionamento in modalità I/O standard:
– Collegamento a spina: assegnazione pin
– Cavo: colore filo
Solamente in seguito alla realizzazione di tutti i collegamenti elettrici, ripristinare e
accendere l’alimentazione elettrica.
Funzionamento in modalità IO-Link: collegare il dispositivo al IO-Link Master adatto. Per
IODD/messa a terra funzionale integrare nel CAN Controller o nell’unità di controllo.
Sul sensore lampeggia il LED verde. IODD e messa a terra funzionale possono essere
scaricati con il cod. articolo da www.sick.com.
Spiegazione della terminologia di collegamento utilizzata nelle tabelle seguenti:
•
BN = marrone
•
WH = bianco
•
BU = blu
•
BK = nero
•
Q/Q = uscita digitale
•
C = IO-Link
•
MF = Ingresso/uscita multifunzione
•
L+ = tensione di alimentazione (U
V
)
•
M = peso
DC: 10 ... 30V DC, v. "Dati tecnici", pagina 158

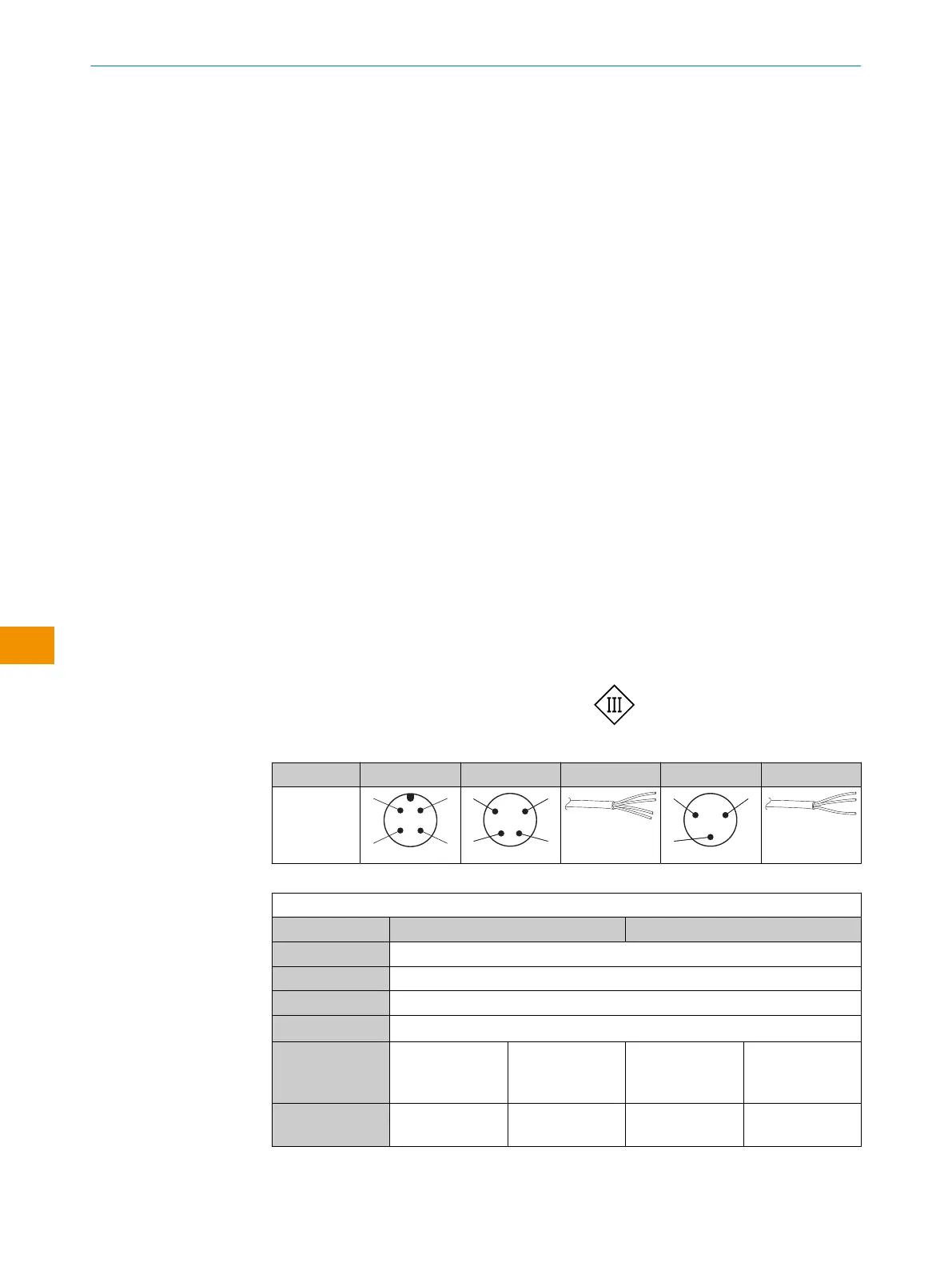

Tabella 3: Electrical connection
Wxx4Sx- x4 x2 xH x1 xG
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
4
3
2
1
0.14mm
2
AWG26
4
3 1
0.14mm
2
AWG26
Tabella 4: DC
WTM4SP-xxXXXxxxA00
Push-pull 161 162
1 = BN + (L+)
2 = WH MF
3 = BU - (M)
4 = BK Q
L1
/C
De-
fault: MF
MultiMode
1/3/4/5/6:
Q
MultiMode 2:
Q
MultiMode
1/3/4/5/6:
Q
MultiMode 2:
Q
De-
fault: Q
L1
(C)
Q
Q
Q
Q
