6.4.3 Apprendimento del sensore in modalità MultiMode 1 e 1+6:

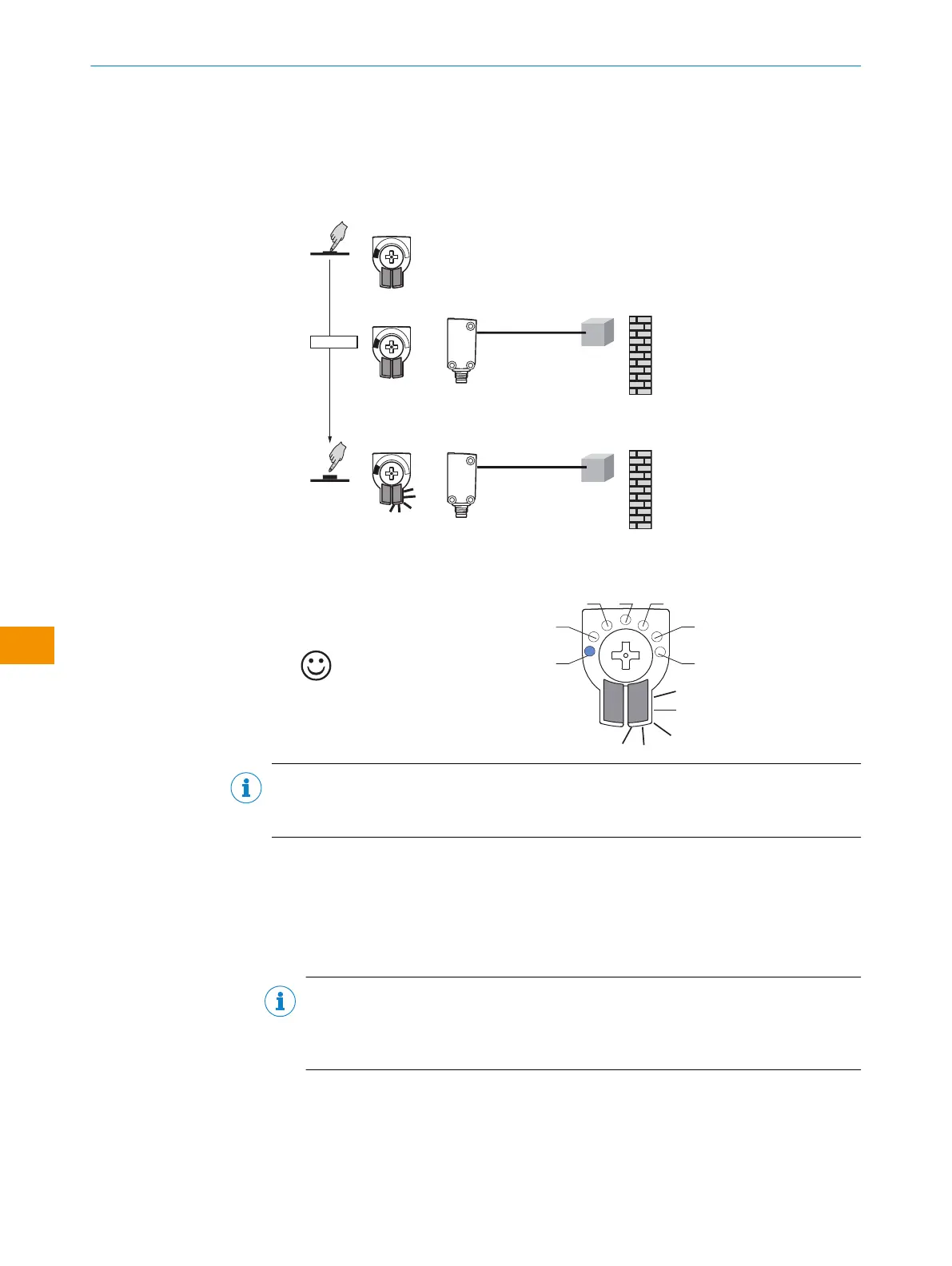

Teach-in del sensore con soppressione di sfondo
1. Posizionare l'oggetto nella posizione desiderata e tenere premuto l'elemento di
comando per 1-3secondi finché il LED giallo non lampeggia.
1...3 sec.
✓
Il sensore è impostato e pronto per il funzionamento.
Tabella 8: Risultato del teach-in con l'oggetto
Oggetto presente
1 M
2
3 4 5
6
INDICAZIONE
Se si devono rilevare oggetti di colore diverso o oggetti scuri, si raccomanda di aggiun‐
gere un margine di sicurezza pari al 10% della distanza di lavoro.
Per l'impostazione della distanza di lavoro tramite IO-Link, consultare le istruzioni per
l'uso allegate “IO-Link Photoelectric sensors”.
6.4.4 Impostazione in MultiMode 3-5:
Teach-in del sensore con soppressione di sfondo e 2 punti di commutazione
INDICAZIONE
In MultiModalità 4: la prima distanza di lavoro appresa è sempre Q1 ed è simbo‐
leggiata dal LED 3. La seconda distanza di lavoro appresa è sempre Q2 ed è
simboleggiata dal LED 5.
1. Posizionare l'oggetto nella posizione desiderata 1 e premere l'elemento di
comando per 1-3secondi finché il LED giallo non lampeggia.
