0
15010050
200 250
3000
y
x
y
x
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remissionsgrad)
Beispiel:
Sichere Unterdrückung des Hintergrunds
Schwarzes Objekt (6 % Remissionsgrad)
Eingestellter Schaltabstand x = 150 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 5,5 mm
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
20
16
12
8
4
Weißer Hintergrund (90 %)
1
6%/90%
90%/90%
3
2
18%/90%

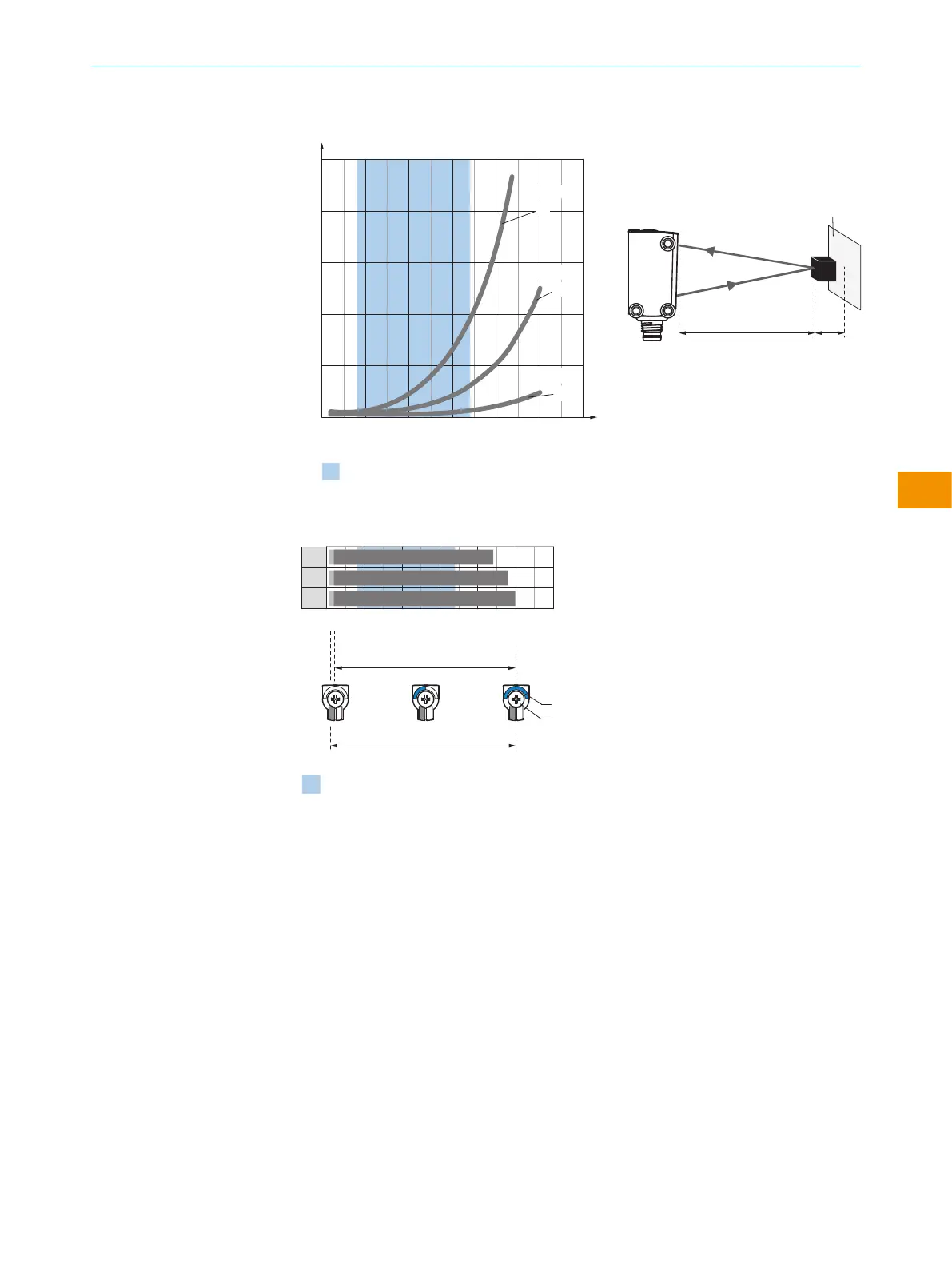

Abbildung 7: WTM4S-xxxxx8xx, MultiMode 1/3/4/5
3
1
2
0
15010050
200 250
300
Abstand in mm
2204/10
4/10
4/10
240
250
D
C
A B
BluePilot
E
F
Empfohlener Schaltabstandsbereich für
beste Performance
Abbildung 8: WTM4S-xxxxx8xx, MultiMode 1/3/4/5
1
Schwarzes Objekt, 6% Remissionsgrad
2
Graues Objekt, 18 % Remissionsgrad
3
Weißes Objekt, 90% Remissionsgrad
A Schaltabstand min. in mm
B Schaltabstand max. in mm
C Sichtbereich
D Einstellbereich Schaltschwelle für Hintergrundausblendung
E Schaltabstandsanzeige
F Drück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
MultiMode1+6:
