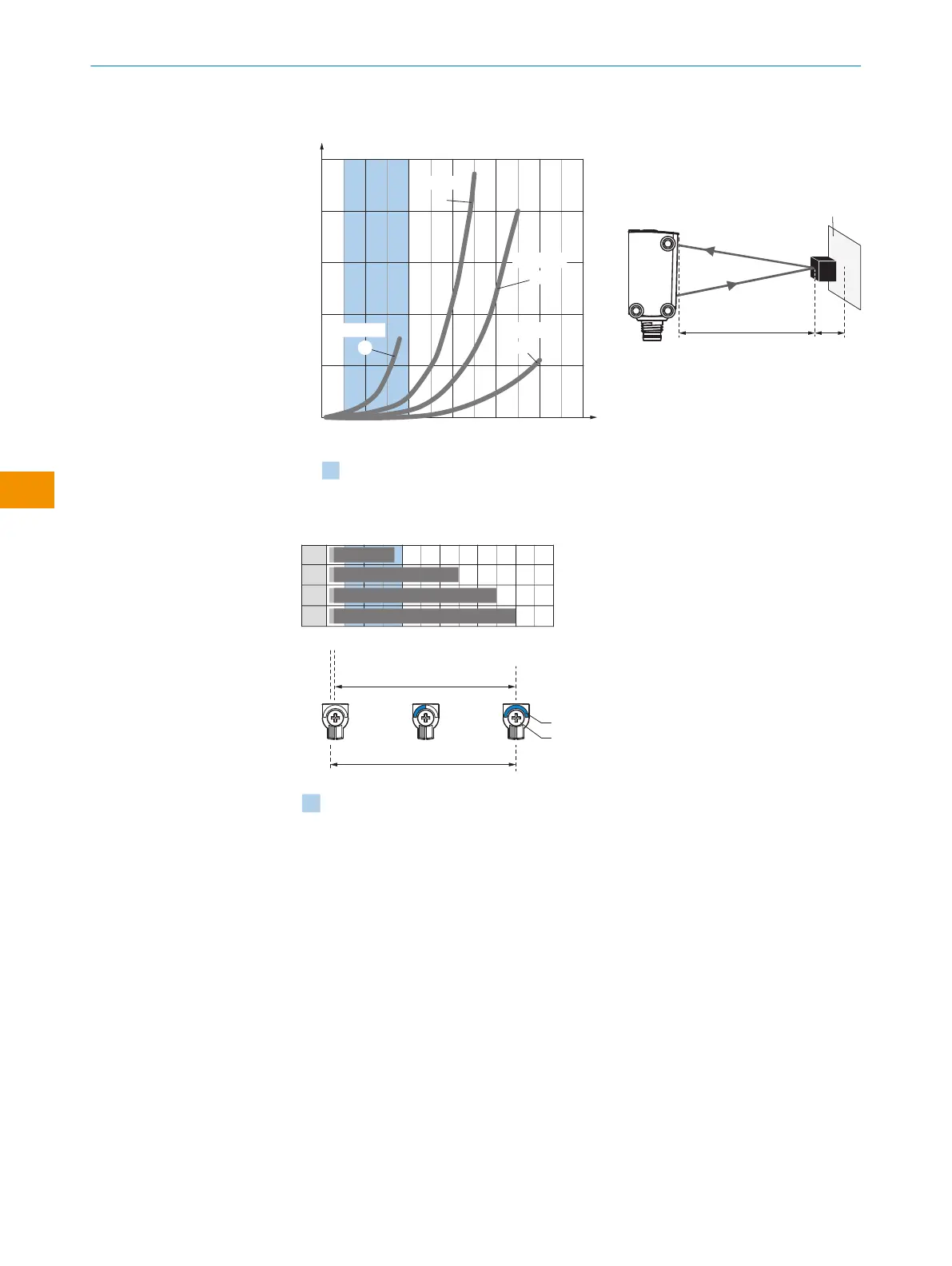

Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remissionsgrad)
Beispiel:
Sichere Unterdrückung des Hintergrunds
Schwarzes Objekt (6 % Remissionsgrad)
Eingestellter Schaltabstand x = 300 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 17 mm
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
40
32
24
16
8
2
6%/90%
90%/90%
4
3
18%/90%
1%/90%
1
Weißer Hintergrund (90 %)
Abbildung 9: WTM4S-xxxxx8xx, MultiMode 1+6
4
2
3
1
0
Abstand in mm
300200100
400 500
600
3504/10
1804/10
4/10
4/10
450
500
D
C
A B
BluePilot
E
F
Empfohlener Schaltabstandsbereich für
beste Performance
Abbildung 10: WTM4S-xxxxx8xx, MultiMode 1+6
1
Ultraschwarzes Objekt, 1% Remissionsgrad
2
Schwarzes Objekt, 6% Remissionsgrad
3
Graues Objekt, 18 % Remissionsgrad
4
Weißes Objekt, 90% Remissionsgrad
A Schaltabstand min. in mm
B Schaltabstand max. in mm
C Sichtbereich
D Einstellbereich Schaltschwelle für Hintergrundausblendung
E Schaltabstandsanzeige
F Drück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
Mithilfe von siehe Tabelle 5, Seite 13 die Funktion überprüfen. Wenn sich der Digital‐
ausgang nicht entsprechend siehe Tabelle 5, Seite 13 verhält, die Einsatzbedingungen
prüfen.
