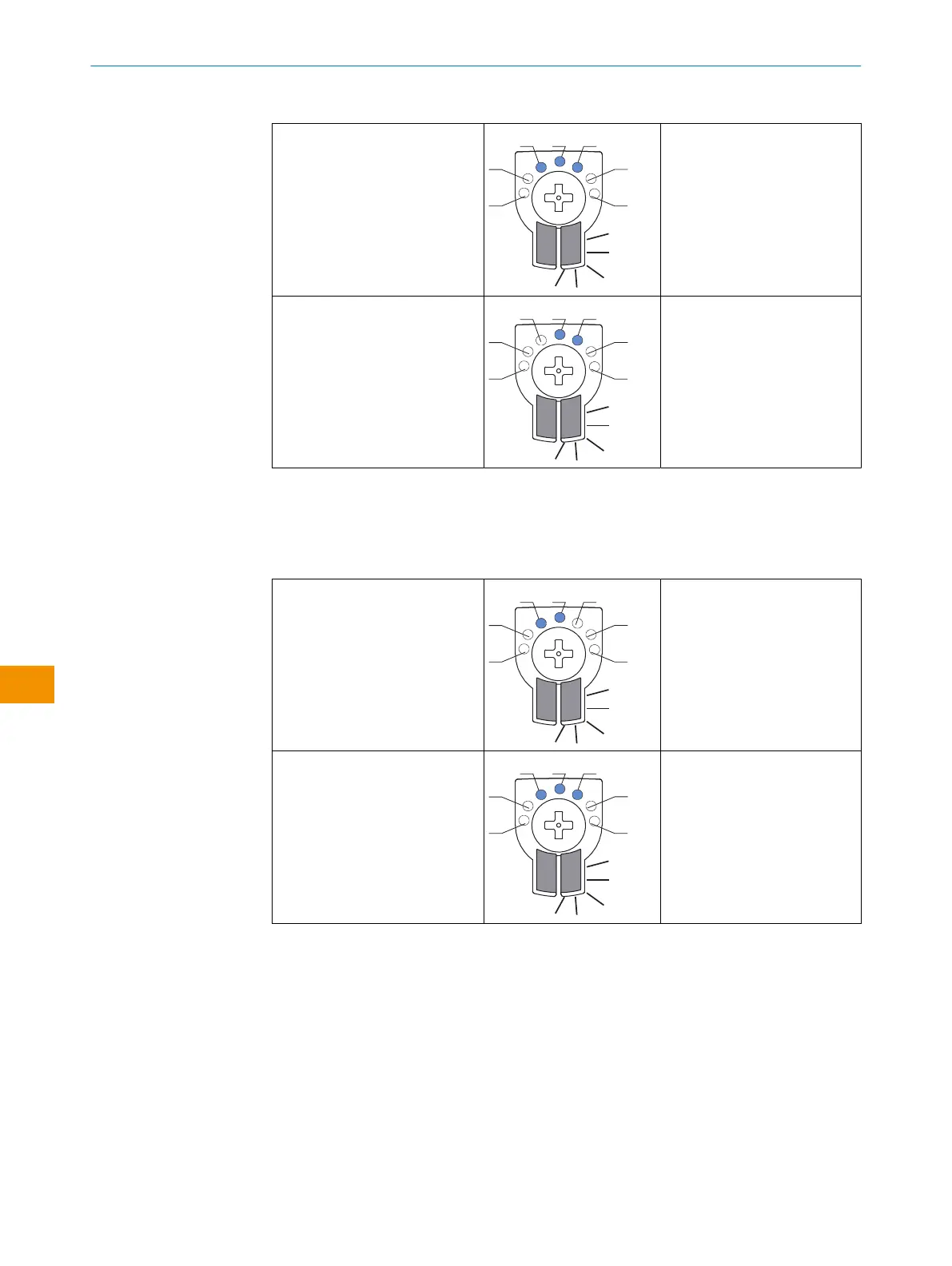

表 9: 表示動作、ケース 1
対象物を近くのスイッチングポ
イント Q1 で検出
1 M
2
3 4 5
6
デジタル出力 1 は黄色の LED
と、追加で青色の LED 3 で表
示されます。
対象物を遠くのスイッチングポ
イント Q2 で検出
1 M
2
3 4 5
6
デジタル出力 2 は黄色の LED
と、追加で青色の LED 3 + 5
で表示されます。
ケース 2:
Q1 = 遠くのスイッチングポイント (最初のティーチイン) - LED 3
Q2 = 近くのスイッチングポイント (最後のティーチイン) - LED 5
表 10: 表示動作、ケース 2
対象物を遠くのスイッチングポ
イント Q1 で検出
1 M
2
3 4 5
6
デジタル出力 1 は黄色の LED
と、追加で青色の LED 3 + 5
で表示されます。
対象物を近くのスイッチングポ
イント Q2 で検出
1 M
2
3 4 5
6
デジタル出力 2 は黄色の LED
と、追加で青色の LED 5 で表
示されます。
IO-Link を介した検出距離の設定では、付録の IO-Link 光電センサの取扱説明書を参
照してください。
