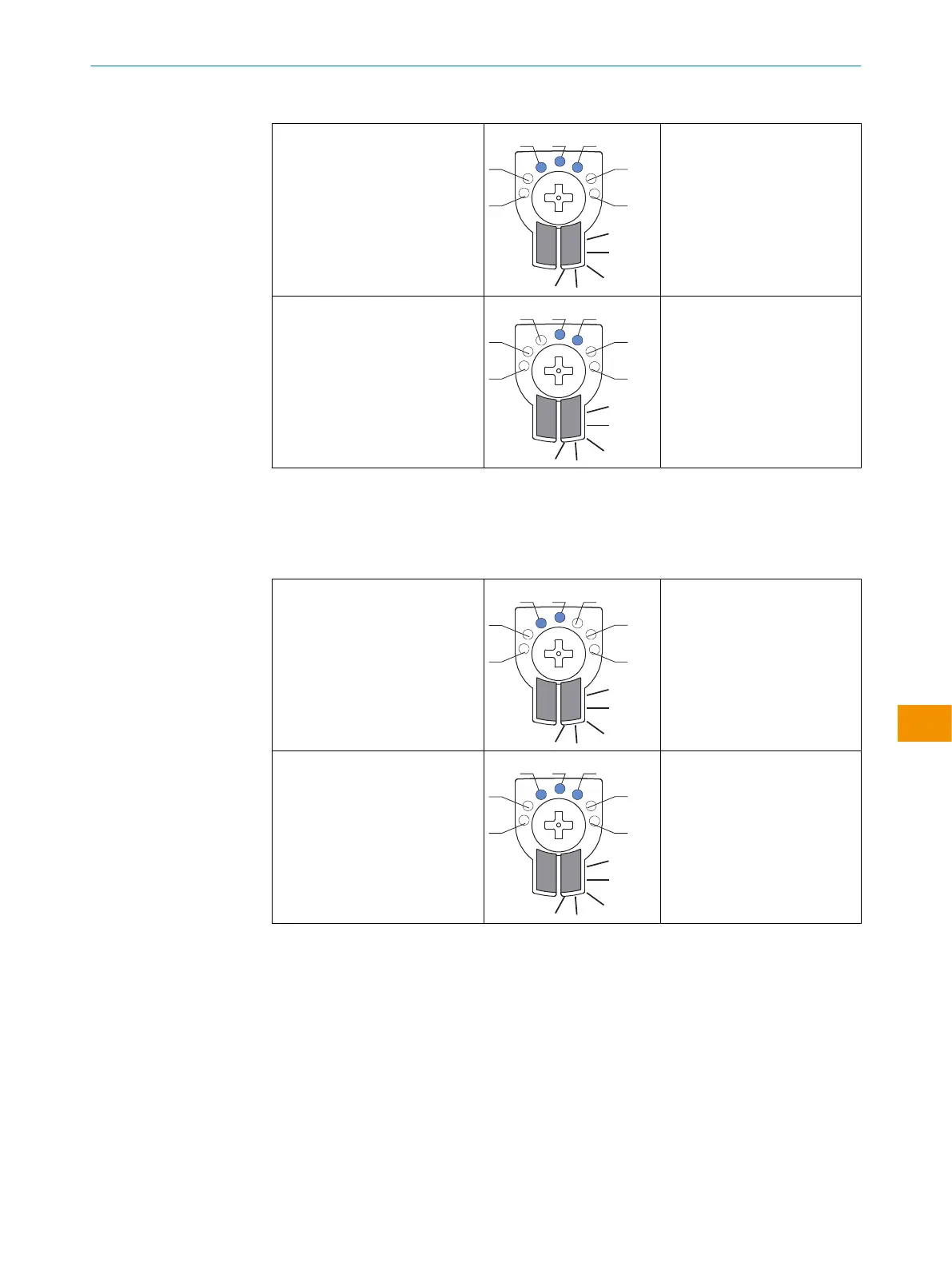

Tabela 9: Zachowanie wyświetlacza, przypadek1
Obiekt wykryty wbliskim punkcie
przełączania Q1
1 M
2
3 4 5
6
Wyjście cyfrowe1 jest sygnali‐
zowane za pomocą żółtej LED
idodatkowo niebieskiej LED 3.
Wykryto obiekt wdalekim punk‐
cie przełączania Q2
1 M
2
3 4 5
6
Wyjście cyfrowe 2 jest sygnali‐
zowane za pomocą żółtej LED
idodatkowo niebieskich LED 3
+ 5.
Przypadek 2:
Q1 = daleki punkt przełączania (przyuczony jako pierwszy) – LED 3
Q2 = bliski punkt przełączenia (przyuczony jako ostatni) – LED 5
Tabela 10: Zachowanie wyświetlacza, przypadek2
Wykryto obiekt wdalekim punk‐
cie przełączania Q1
1 M
2
3 4 5
6
Wyjście cyfrowe 1 jest sygnali‐
zowane za pomocą żółtej LED
idodatkowo niebieskich LED 3
+ 5.
Obiekt wykryty wbliskim punkcie
przełączania Q2
1 M
2
3 4 5
6
Wyjście cyfrowe2 jest sygnali‐
zowane za pomocą żółtej LED
idodatkowo niebieskiej LED 5.
Ustawienie zasięgu przy użyciu interfejsu IO-Link opisano wdołączonej instrukcji eks‐
ploatacji „IO-Link Photoelectric sensors”.
