6.4.5 Ustawianie wtrybie MultiMode 2:
Przyuczanie czujnika ztłumieniem przedpola

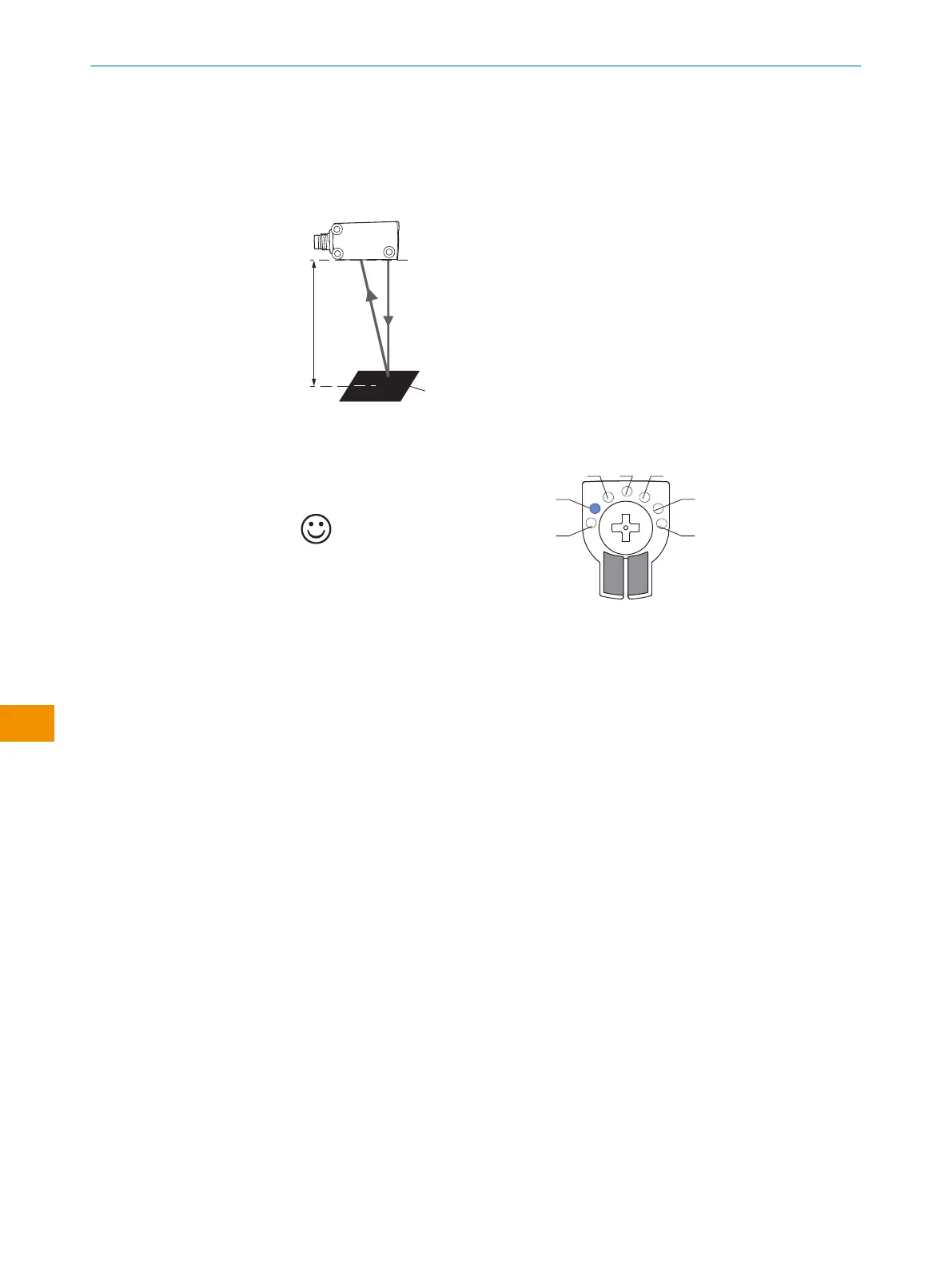

1. Ustawić obiekt wżądanej pozycji inaciskać element obsługowy przez 1-3sekundy,
aż zacznie migać żółta LED.
Background
x
Czujnik jest ustawiony igotowy do pracy.
Tabela 11: Wynik uczenia bez obiektu
Obiekt obecny
1 M
2
3 4 5
6
Ustawienie zasięgu przy użyciu interfejsu IO-Link opisano wdołączonej instrukcji eks‐
ploatacji „IO-Link Photoelectric sensors”.
6.4.6 Ustawianie wtrybie MultiMode M:
Tryb M (Ręcznie/pomiar) można wybrać iustawić tylko za pośrednictwem IO-Link.
Niebieska LED dla trybu M świeci się, gdy urządzenie jest używane wtrybie pomiaro‐
wym lub gdy dokonano innych ustawień, które różnią się od standardowych trybów 1-6.
Czujnik powinien być ustawiony zgodnie zodpowiednim trybem podstawowym. W przy‐
padku trybu pomiarowego czujnik jest ustawiony wjednej linii zobiektem, który ma zos‐
tać zmierzony, bez konieczności przestrzegania dalszych warunków brzegowych, takich
jak preferowany kierunek.
Ustawienie zasięgu przy użyciu interfejsu IO-Link opisano wdołączonej instrukcji eks‐
ploatacji „IO-Link Photoelectric sensors”.
6.5 Ustawianie za pośrednictwem IO-Link
Oprócz ręcznego ustawiania na urządzeniu, czujnik można również skonfigurować za
pośrednictwem IO-Link.
Ustawianie za pośrednictwem IO-Link można przeprowadzić na dwa sposoby:
Ustawianie za pomocą SiLink-Box (wymagane oprogramowanie: SOPAS ET firmy
SICK)
W tym celu należy podłączyć czujnik do komputera przez USB za pomocą SiLink-
Box.
Ustawianie za pośrednictwem urządzenia IO-Link Master (PLC), np. SIG350
INSTRUKCJA EKSPLOATACJI
220
I N S T R U K C J A E K S P L O A T A C J I | WTM4S 8028212/2023/10/20 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
pl
