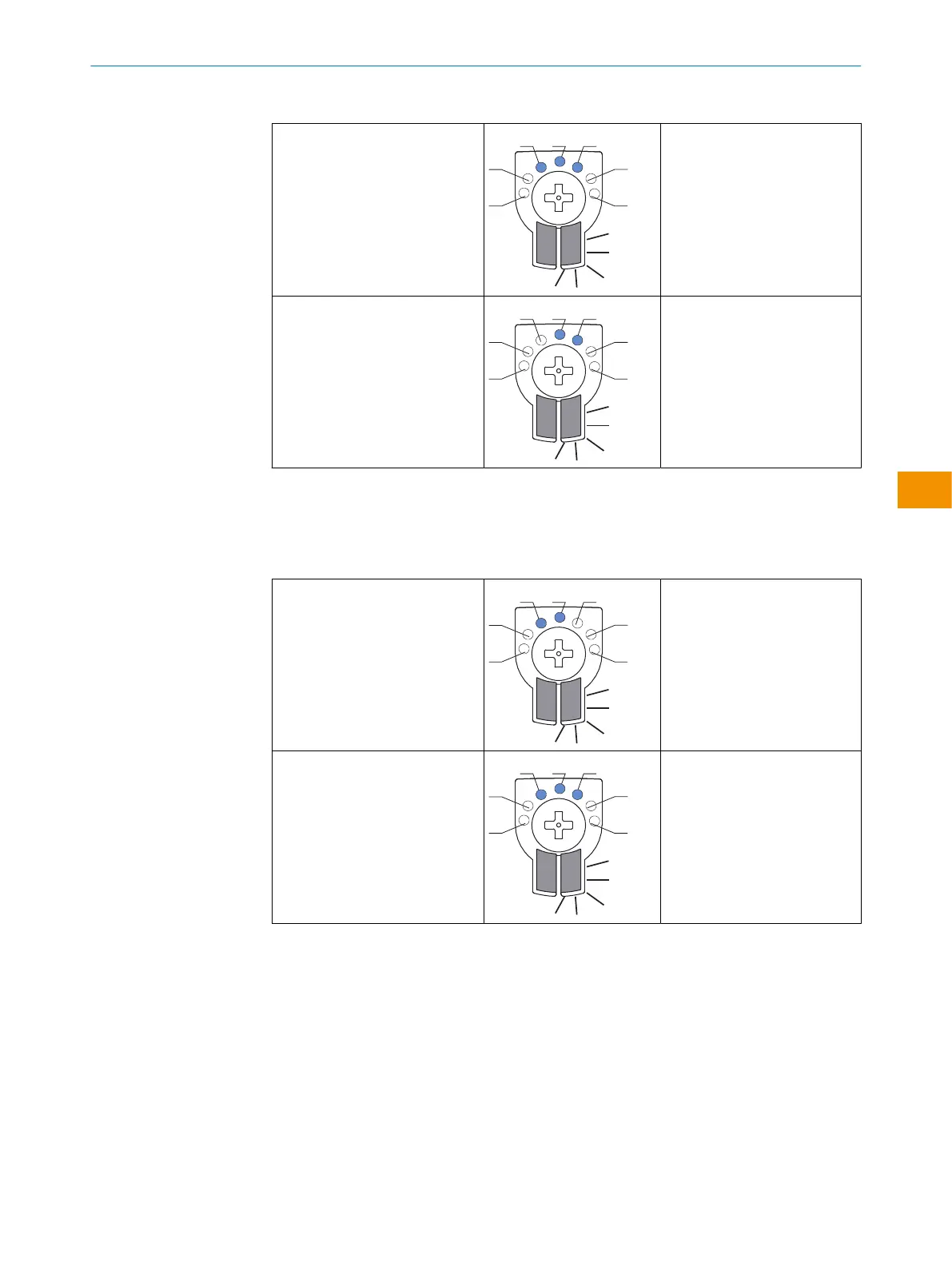

Tabelle 9: Anzeigeverhalten, Fall 1
Objekt im nahen Schaltpunkt Q1
erkannt
1 M
2
3 4 5
6
Digitalausgang 1 wird mit der
gelben LED und zusätzlich mit
der blauen LED 3 angezeigt.
Objekt im fernen Schaltpunkt Q2
erkannt
1 M
2
3 4 5
6
Digitalausgang 2 wird mit der
gelben LED und zusätzlich mit
den blauen LED 3 + 5 ange‐
zeigt.
Fall 2:
Q1 = ferner Schaltpunkt (zuerst eingelernt) - LED 3
Q2 = naher Schaltpunkt (zuletzt eingelernt) - LED 5
Tabelle 10: Anzeigeverhalten, Fall 2
Objekt im fernen Schaltpunkt Q1
erkannt
1 M
2
3 4 5
6
Digitalausgang 1 wird mit der
gelben LED und zusätzlich mit
den blauen LED 3 + 5 ange‐
zeigt.
Objekt im nahen Schaltpunkt Q2
erkannt
1 M
2
3 4 5
6
Digitalausgang 2 wird mit der
gelben LED und zusätzlich mit
der blauen LED 5 angezeigt.
Einstellung des Schaltabstands über IO-Link bitte der beiliegenden Betriebsanleitung
"IO-Link Photoelectric sensors" entnehmen.
