6.4.5 Einstellung im MultiMode 2:

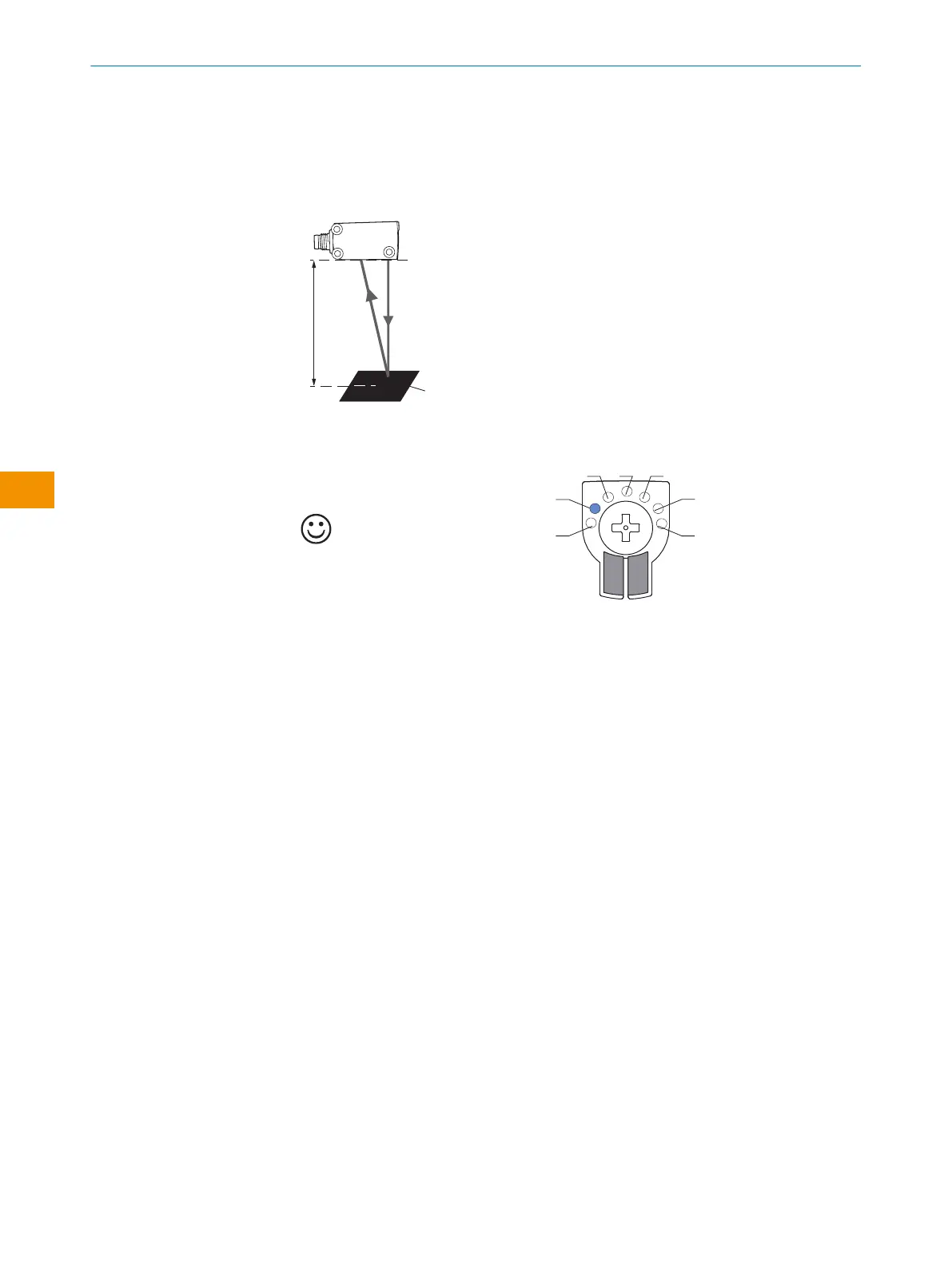

Einlernen des Sensors mit Vordergrundausblendung
1. Objekt in der gewünschten Position positionieren und das Bedienelement
1-3Sekunden drücken, bis die gelbe LED blinkt.
Background
x
✓
Sensor ist eingestellt und betriebsbereit.
Tabelle 11: Teach-Ergebnis ohne Objekt
Objekt da
1 M
2
3 4 5
6
Einstellung des Schaltabstands über IO-Link bitte der beiliegenden Betriebsanleitung
"IO-Link Photoelectric sensors" entnehmen.
6.4.6 Einstellung im MultiMode M:
Der Modus M (Manuell/Messung) ist nur über IO-Link auswählbar und einstellbar.
Die blaue LED für Modus M leuchtet, wenn das Gerät im messenden Modus verwendet
wird oder wenn weitere Einstellungen, die von den Standardmodi 1-6 abweichen, vorge‐
nommen werden.
Der Sensor sollte entsprechend dem jeweiligen Basismodus ausgerichtet werden. Im
Fall des messenden Modus wird der Sensor auf das zu messende Objekt ausgerichtet,
ohne dass weitere Randbedingungen wie eine Vorzugsrichtung beachtet werden müs‐
sen.
Einstellung des Schaltabstands über IO-Link bitte der beiliegenden Betriebsanleitung
"IO-Link Photoelectric sensors" entnehmen.
6.5 Einstellung via IO-Link
Der Sensor kann neben der manuellen Einstellung am Gerät auch per IO-Link konfigu‐
riert werden.
Die Einstellung über IO-Link kann auf zwei Arten erfolgen:
•
Einstellung über die SiLink-Box (erforderliche Software: SOPAS ET von SICK)
Den Sensor hierzu über die SiLink-Box per USB an einen Computer anschließen.
•
Einstellung über einen IO-Link-Master (SPS), z.B. SIG350
Mit dem Programm SOPAS ET (SICK Engineering Tool mit grafischer Benutzerführung
und komfortabler Visualisierung) können die angeschlossenen Produkte schnell und
bequem getestet und parametriert werden.
