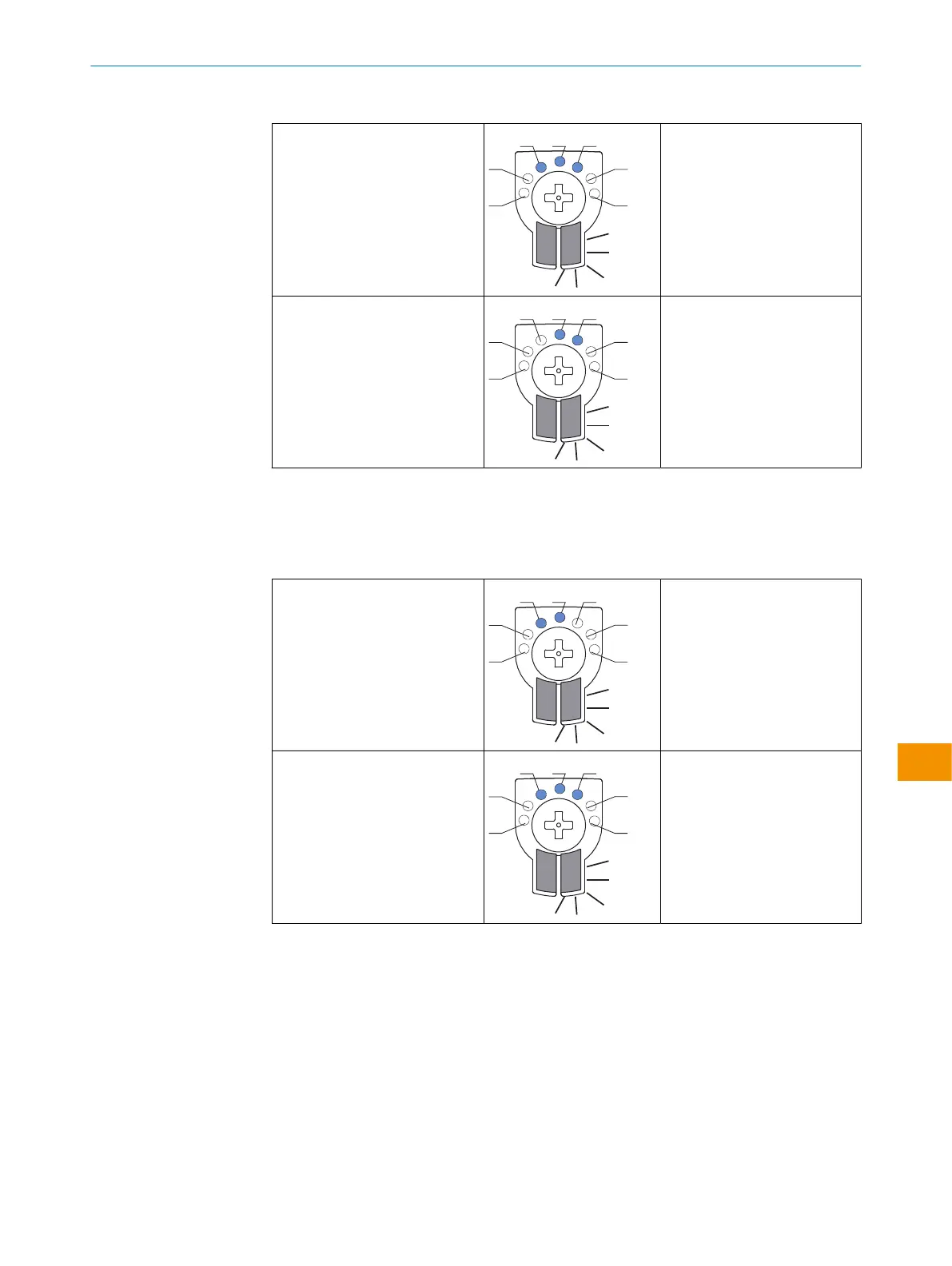

Tabela 9: Comportamento de exibição, caso1
Objeto detectado no ponto de
comutação próximo Q1
1 M
2
3 4 5
6
A saída digital 1 é indicada
com o LED amarelo e, adicio‐
nalmente, com o LED 3 azul.
Objeto detectado no ponto de
comutação distante Q2
1 M
2
3 4 5
6
A saída digital 2 é indicada
com o LED amarelo e, adicio‐
nalmente, com os LEDs 3 + 5
azuis.
Caso2:
Q1 = ponto de comutação distante (programado em primeiro lugar) - LED 3
Q2 = ponto de comutação próximo (programado em último lugar) - LED 5
Tabela 10: Comportamento de exibição, caso 2
Objeto detectado no ponto de
comutação distante Q1
1 M
2
3 4 5
6
A saída digital 1 é indicada
com o LED amarelo e, adicio‐
nalmente, com os LEDs azuis 3
+ 5.
Objeto detectado no ponto de
comutação próximo Q2
1 M
2
3 4 5
6
A saída digital 2 é indicada
com o LED amarelo e, adicio‐
nalmente, com o LED azul 5.
Para o ajuste da distância de comutação através de IO-Link, consulte o manual de
instruções anexo “IO-Link Photoelectric sensors”.
