6.4.5 Ajuste no MultiMode 2:

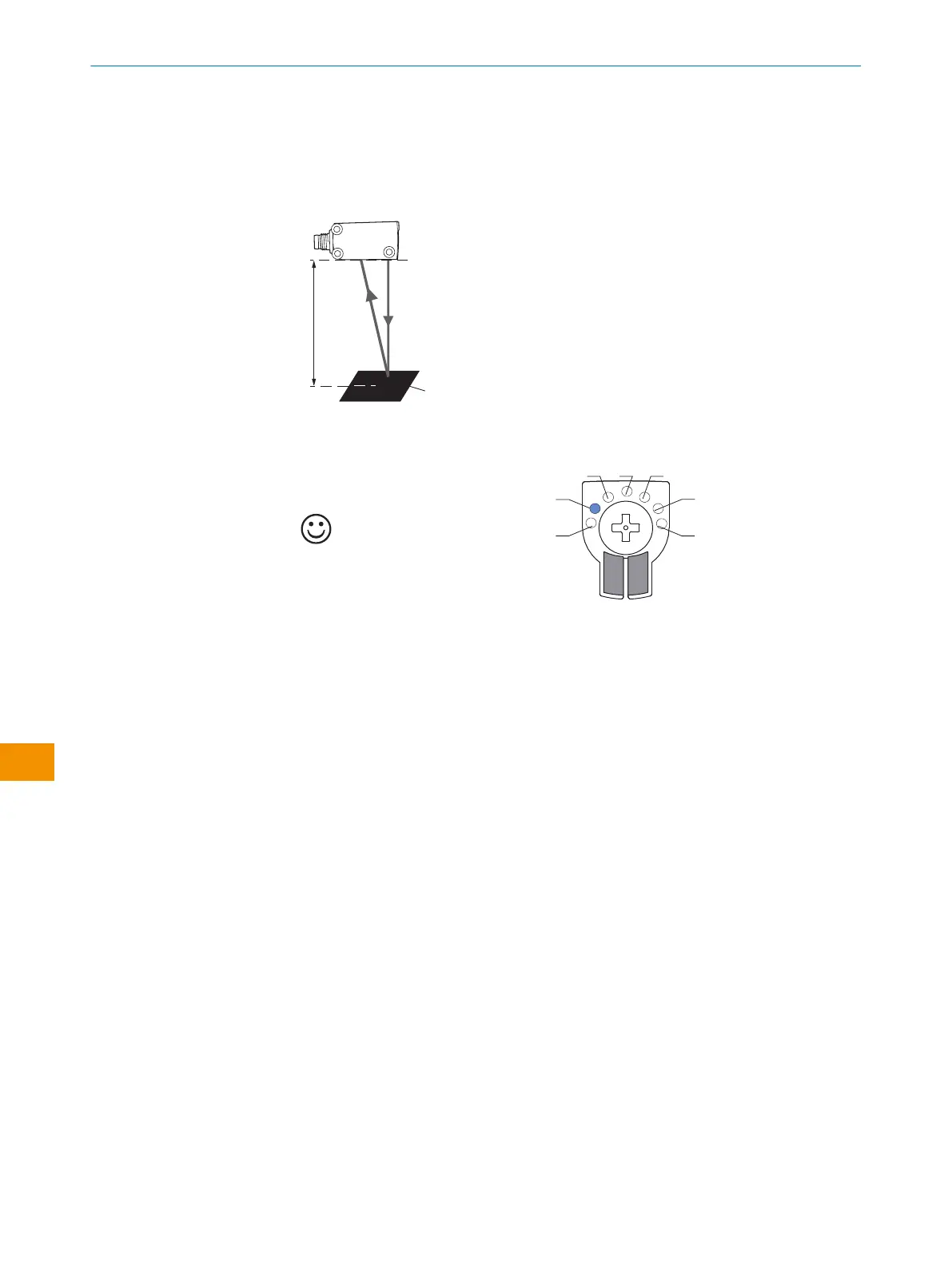

Teach-in do sensor com supressão do primeiro plano
1. Posicione o objeto na posição desejada e pressionar o elemento de comando por
1-3segundos, até o LED amarelo piscar.
Background
x
✓
O sensor está ajustado e operacional.
Tabela 11: Resultado de teach sem objeto
Objeto presente
1 M
2
3 4 5
6
Para o ajuste da distância de comutação através de IO-Link, consulte o manual de
instruções anexo “IO-Link Photoelectric sensors”.
6.4.6 Ajuste no MultiMode M:
O Modo M (manual/medição) só pode ser selecionado e configurado via IO-Link.
O LED azul do modo M acende quando o dispositivo é usado no modo de medição ou
quando outras configurações, diferentes dos modos padrão 1-6, são efetuadas.
O sensor deve ser alinhado de acordo com o respectivo modo básico. No caso do modo
de medição, o sensor é alinhado com o objeto a ser medido, sem que seja necessário
observar outras condições como uma direção preferencial.
Para o ajuste da distância de comutação através de IO-Link, consulte o manual de
instruções anexo “IO-Link Photoelectric sensors”.
6.5 Ajuste via IO-Link
Além do ajuste manual no dispositivo, o sensor também pode ser ajustado via IO-Link.
O ajuste via IO-Link pode ser feito de duas maneiras:
•
Ajuste por meio da SiLink-Box (software necessário: SOPAS ET da SICK)
Para fazer isso, conecte o sensor a um computador via USB usando a SiLink-Box.
•
Ajuste por meio de um IO-Link Master (CLP), por exemplo, SIG350
Com o programa SOPAS ET (SICK Engineering Tool com orientação gráfica para o
usuário e visualização conveniente), os produtos conectados podem ser testados e
parametrizados de forma rápida e conveniente.
Detalhes sobre o ajuste podem ser encontrados na descrição detalhada do IO-Link:
Informações técnicas: sensores fotoelétricos, SICK Smart Sensors/IO-Link.
