Таблица 7: Видеообзор
Выбор режимов работы датчика MultiMode и
обучения
https://video.sick.com/media/t/0_dr9zfbj8

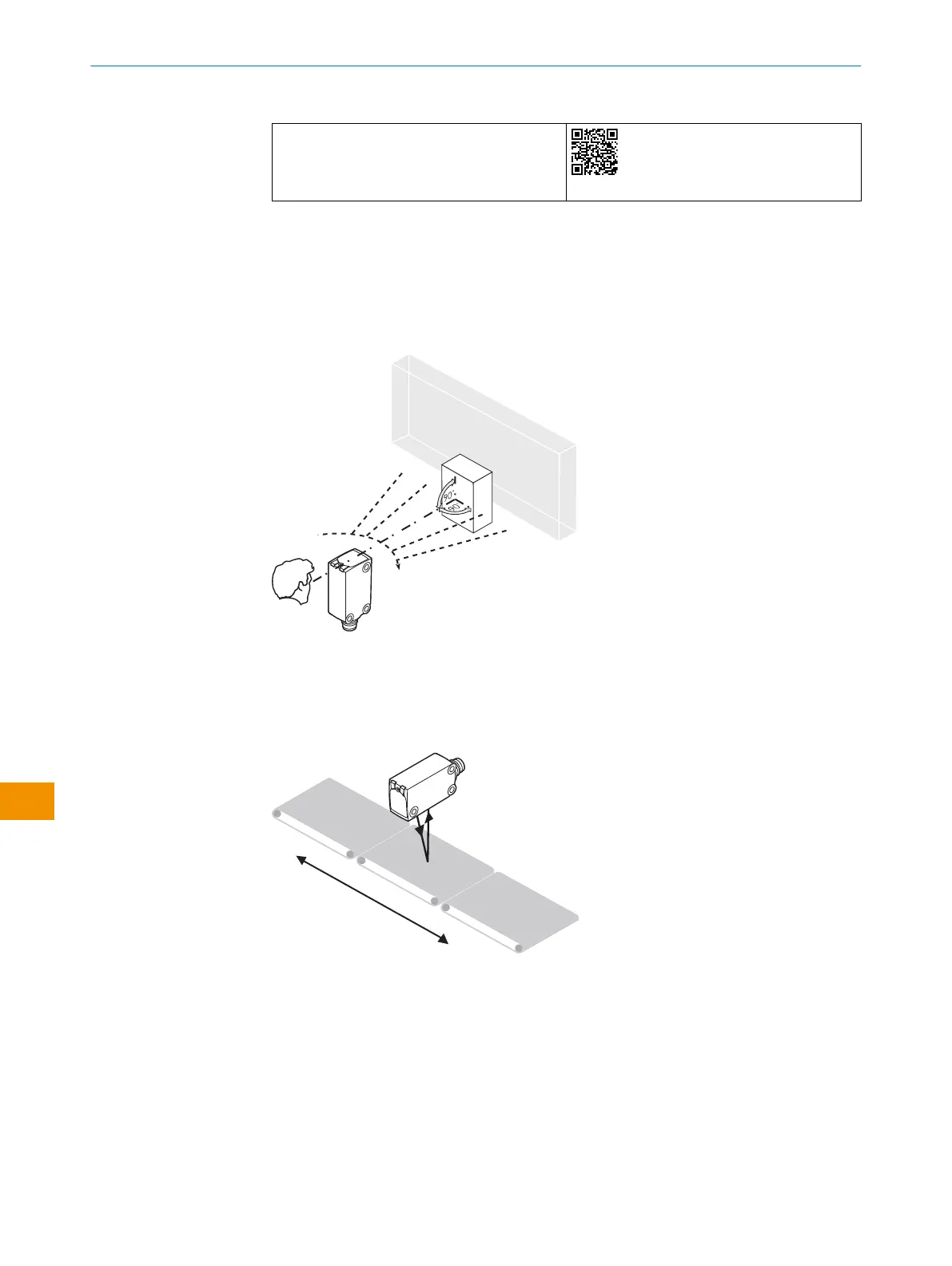

6.2 Выравнивание
Выравнивание с подавлением заднего фона
Выровняйте датчик по объекту. Выберите такую позицию, чтобы красный луч излу‐
чаемого света попадал в центр объекта. Оптическое отверстие (лицевая панель) на
датчике должно быть полностью свободным [см. рисунок 5].
Рисунок 5: Выравнивание по объекту
Выравнивание с подавлением переднего плана
Направить датчик на фон. Оптическое отверстие (лицевая панель) на датчике должно
быть полностью свободным [см. рисунок 6].
Рисунок 6: Выравнивание по заднему фону
6.3 Проверка условий эксплуатации
WTM4S— это фотоэлектрические датчики диффузионного типа с подавлением
заднего фона и переднего плана. В зависимости от коэффициента диффузионного
отражения детектируемого объекта и возможно находящегося за ним фона необ‐
ходимо соблюдать минимальное расстояние (y) между настроенным расстоянием
срабатывания (x) и фоном.
