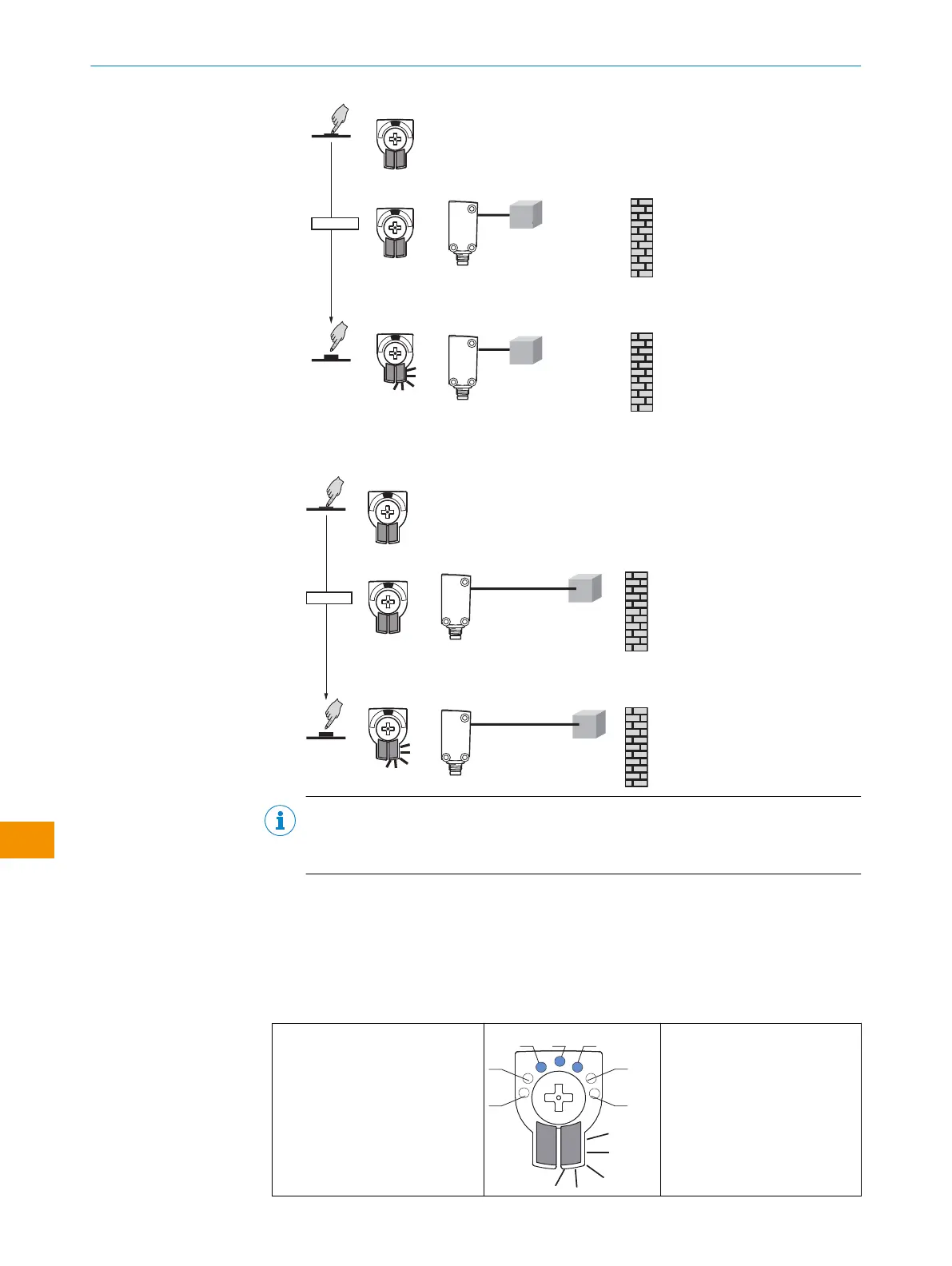

1...3 sec.
✓
触发感应距离 Q1 已设置。
2. 短暂停顿后，黄色 LED 再次闪烁，现在可以示教第 2 个。触发感应距离。
3. 将物体置于所需位置 2，然后按住操作元件 1-3秒，直到黄色 LED 闪烁。
1...3 sec.
提示
模式 3 的补充：设置的触发感应距离现在正好在 2 个示教点之间
模式 5 的补充：QL（窗口信号，由 Qint.1 和 Qint.2 得出）
MultiMode 4 下的 LED 显示屏（2 个独立的开关点）：
Fall1:
Q1 = 近开关点（首先示教）- LED 3
Q2 = 远开关点（最后示教）- LED 5
表格 9: 显示行为，情况 1
在近开关点 Q1 检测到物体
1 M
2
3 4 5
6
数字输出 1 用黄色 LED 显
示，另外用蓝色 LED 3 显
示。
