SICK WTM4S - Page 315

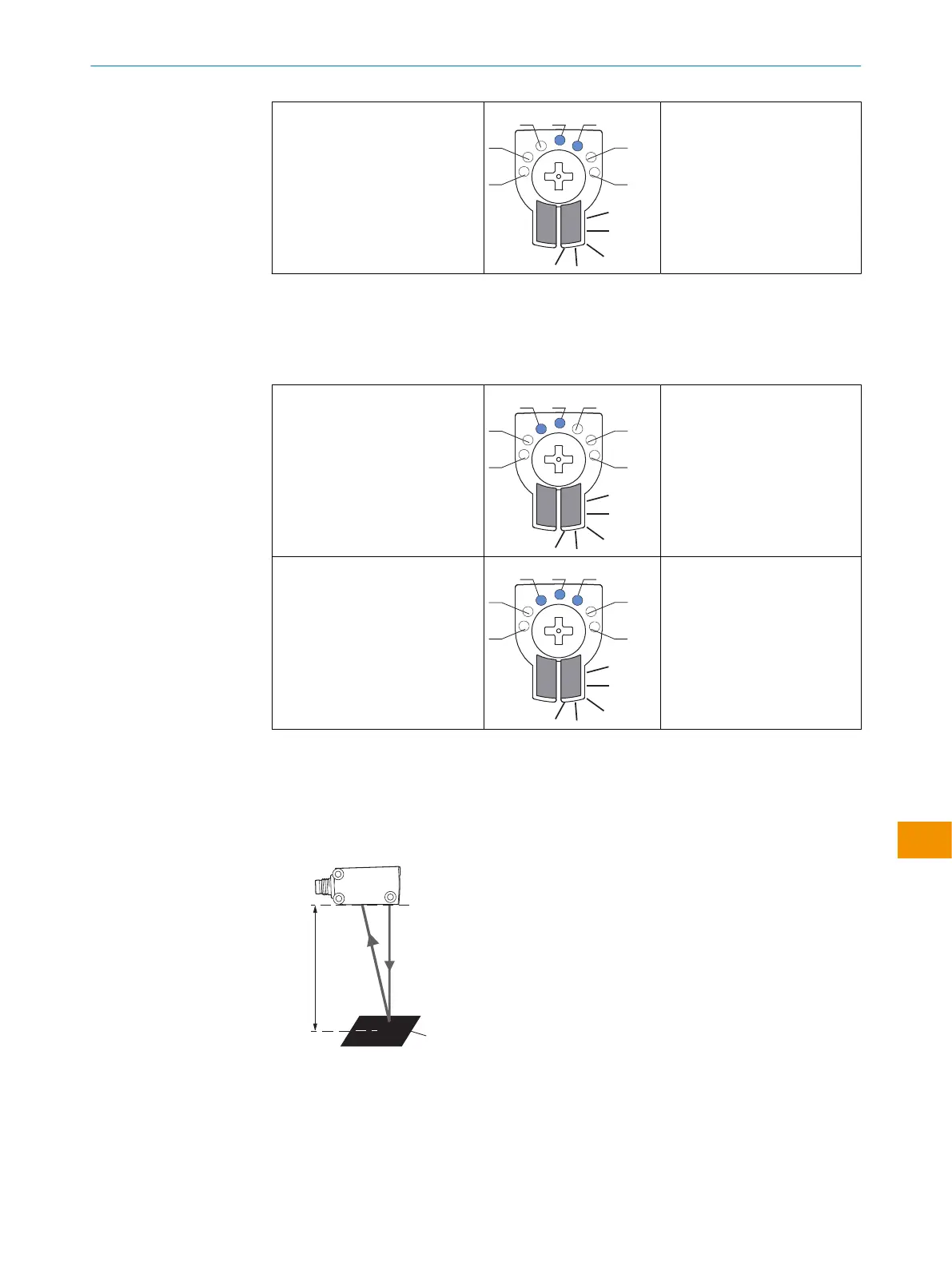

在远开关点 Q2 检测到物体
1 M
2
3 4 5
6
数字输出 2 用黄色 LED 显
示，另外用蓝色 LED 3 + 5
显示。
情况 2：
Q1 = 远开关点（首先示教）- LED 3
Q2 = 近开关点（最后示教）- LED 5
表格 10: 显示行为，情况 2
在远开关点 Q1 检测到物体
1 M
2
3 4 5
6
数字输出 1 用黄色 LED 显
示，另外用蓝色 LED 3 + 5
显示。
在近开关点 Q2 检测到物体
1 M
2
3 4 5
6
数字输出 2 用黄色 LED 显
示，另外用蓝色 LED 5 显
示。
通过 IO-Link 调整触发感应距离时，请参阅随附的“IO-Link 光电传感器”操作指南。
6.4.5 MultiMode 2 下的设置：
示教具有前景抑制功能的传感器
1. 将物体置于所需位置，然后按住操作元件 1-3秒，直到黄色 LED 闪烁。
Background
x
✓
传感器已设置并运行准备就绪。
操作指南
8028212/2023/10/20 | SICK 操 作 指 南 | WTM4S
315
如有更改，恕不另行通知
zh
