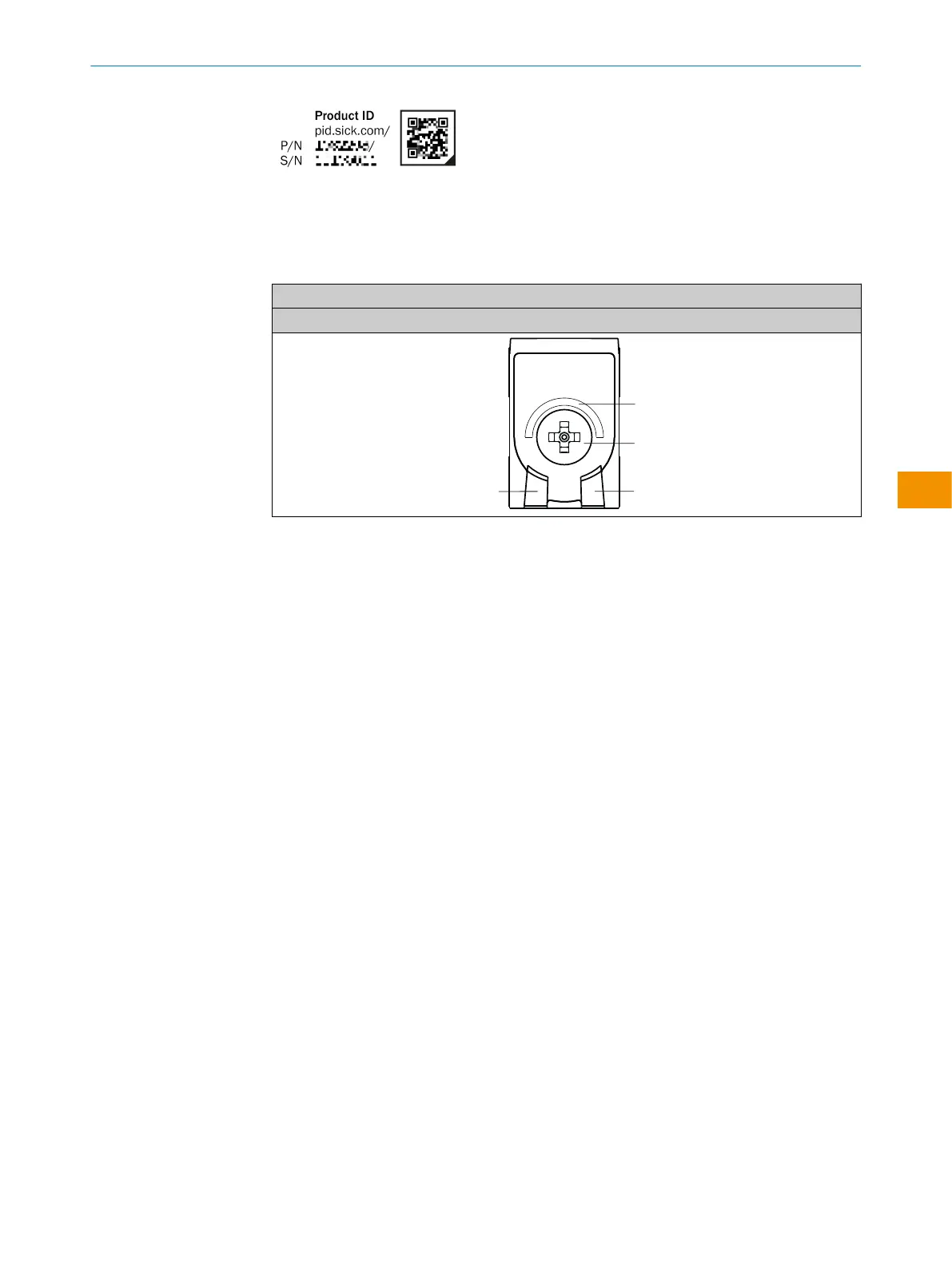

Abbildung 1: SICK Product ID
3.2 Bedien- und Anzeigeelemente
Tabelle 1: Bedien- und Anzeigeelemente
WTM4Sx-xxxxxx20
Drück-Dreh-Element mit Modusanzeige
3
1
2
4
1
Grüne LED: Versorgungsspannung aktiv
2
Gelbe LED: Status Lichtempfang
3
Drück-Dreh-Element: Einstellung von Modus und Schaltabstand
4
BluePilot blau: Moduswahl
3.3 MultiMode-Funktion
Der Sensor mit MultiMode-Funktion verfügt über verschiedene Betriebsarten, die über
das Drück-Dreh-Element und IO-Link eingestellt werden können:
1 Hintergrundausblendung
2 Vordergrundausblendung
3 Two Value Teach-in
4 Zwei unabhängige Schaltpunkte
5 Window
6 ApplicationSelect
7 Manuell / Messung
