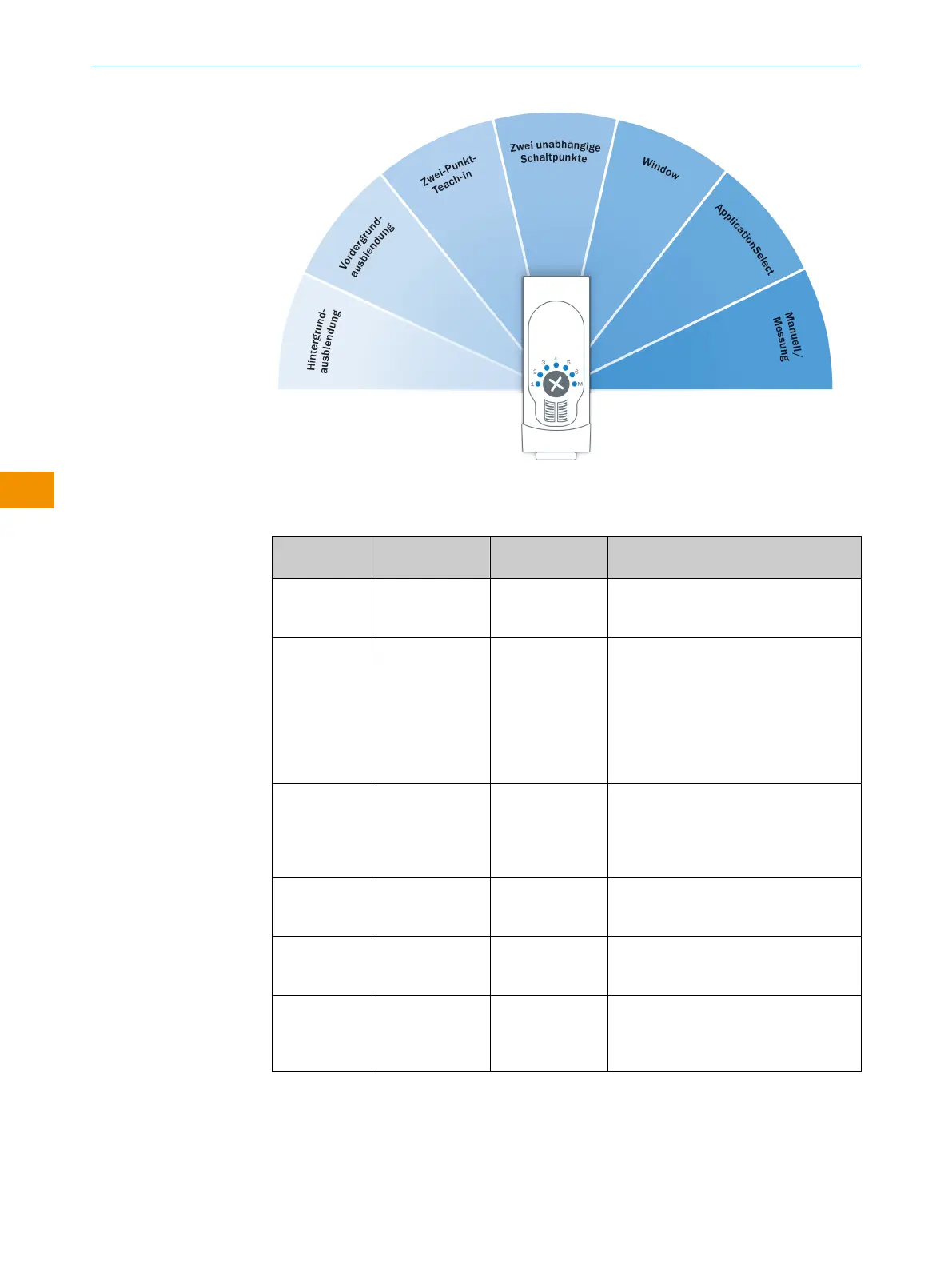

Abbildung 2: MultiMode-Funktion
Tabelle 2: MultiMode-Funktion
MultiMode /
LED
Funktionsprinzip Modus Beschreibung
MultiMode 1
(LED 1)
Hintergrundaus‐
blendung (BGS)
Der Sensor erkennt zuverlässig Objekte
unabhängig davon, ob ein Hintergrund
da ist oder nicht.
MultiMode 2
(LED 2)
Vordergrundsaus‐
blendung
Der Sensor erkennt Objekte vor Hinter‐
grund mit geringem Abstand zwischen
Objekt und Hintergrund. Er benötigt
dabei einen stabilen Hintergrund als
Referenz.
Der Sensor wird typischerweise zur
Detektion von flachen Objekten auf För‐
derbändern verwendet.
MultiMode 3
(LED 3)
Hintergrundaus‐
blendung (BGS)
Two Value Teach-
in (BGS)
Der Schaltabstand wird über das Ein‐
lernen an zwei Punkten (Objekt Vor‐
derkante/Hintergrund) festgelegt. Dabei
wird der Schaltabstand in die Mitte den
beiden Abstände gelegt.
MultiMode 4
(LED 4)
Hintergrundaus‐
blendung (BGS)
Zwei unabhän‐
gige Schalt‐
punkte (BGS)
Der Sensor verfügt über zwei unabhän‐
gige Schaltpunkte, die separat einge‐
lernt werden können.
MultiMode 5
(LED 5)
Hintergrundaus‐
blendung (BGS)
Window (BGS) Der Sensor detektiert Objekte, die sich
innerhalb eines eingelernten Fensters
befinden.
MultiMode 6
(LED 1+6)
Hintergrundaus‐
blendung (BGS)
ApplicationSelect Schaltabstand erhöht sich. Die Empfind‐
lichkeit steigt, so dass auch glänzende,
dunkle und unebene Objekte, auch in
Schräglage, sicher erkannt werden.
BETRIEBSANLEITUNG
8
B E T R I E B S A N L E I T U N G | WTM4S 8028212/2023/10/20 | SICK
Irrtümer und Änderungen vorbehalten
de
