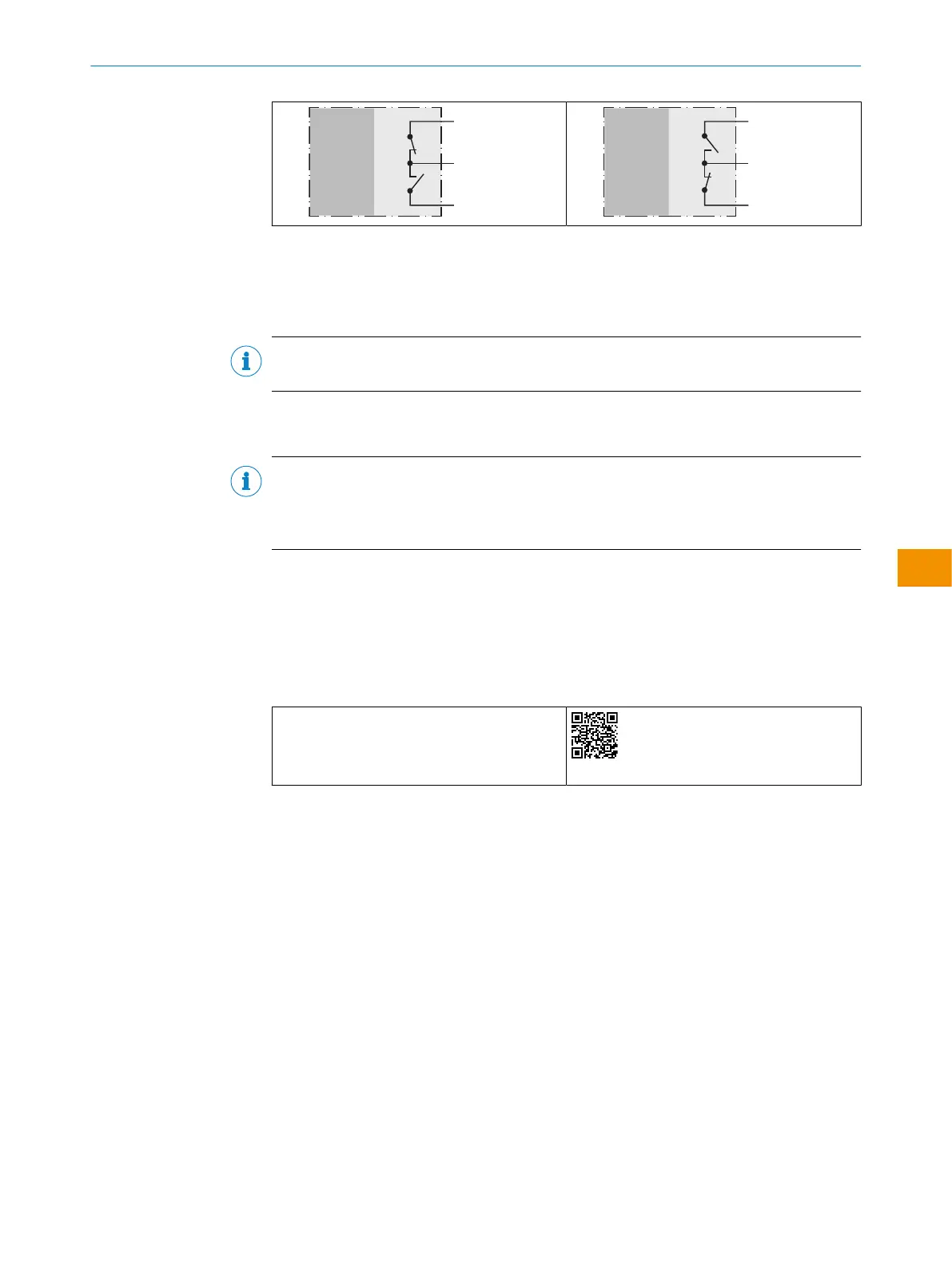

Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
5.4 Integración del sensor en modo IO-Link
Para que el producto funcione en modo IO-Link, debe estar conectado a un IO-Link
Master adecuado. Se utiliza para la integración posterior en el sistema de control.
INDICACIÓN
Longitud del cable entre el IO-Link Master y el IO-Link Device: 20m como máximo.
Encontrará más detalles sobre la integración en la descripción detallada de IO-Link:
Información técnica: Fotocélulas, SICK Smart Sensors/IO-Link.
INDICACIÓN
Una vez que el producto se ha conectado correctamente al IO-Link Master, el LED verde
(alimentación) parpadea, lo que indica que la comunicación IO-Link entre el Master y el
dispositivo funciona.
6 Puesta en marcha
6.1 Vídeos
El siguiente tutorial muestra cómo poner en servicio el sensor:
Tabla 7: Resumen de vídeos
Selección de los modos de servicio MultiMode y
aprendizaje del sensor
https://video.sick.com/media/t/0_dr9zfbj8
6.2 Alineación
Alineación con supresión de fondo
Alinear el sensor hacia el objeto. Debe seleccionarse una posición que permita que el
haz de luz emitida rojo incida en el centro del objeto. Hay que procurar que la apertura
óptica (pantalla frontal) del sensor esté completamente libre [véase figura 5].
