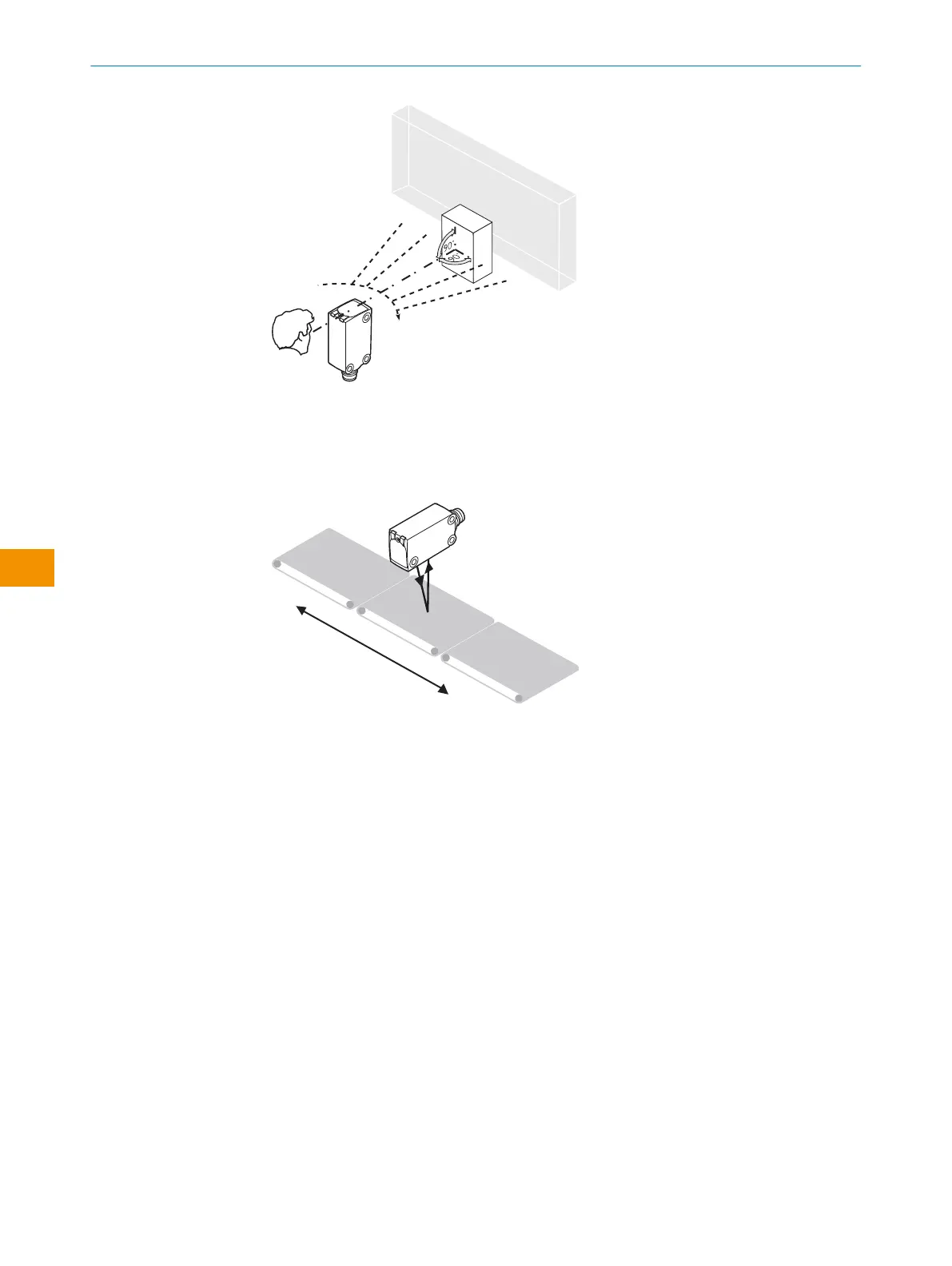

Figura 5: Alineación con el objeto
Alineación con supresión del primer plano
Alinear el sensor con el fondo. Hay que procurar que la abertura óptica (pantalla
frontal) del sensor esté completamente libre [véase figura 6].
Figura 6: Alineación con el fondo
6.3 Comprobar las condiciones de uso
Las WTM4S son fotocélulas de detección sobre objeto con supresión del fondo y del
primer plano. En función de la reflectividad difusa del objeto que ha de detectarse y
del fondo que pudiera encontrarse detrás, debe mantenerse una distancia mínima (y)
entre la distancia de conmutación ajustada (x) y el fondo.
Supresión de fondo: MultiMode 1, 3, 4, 5, 6
Comparar la distancia de conmutación y la distancia respecto al objeto o al fondo,
así como la reflectividad del objeto, con el diagrama correspondiente (x = distancia de
conmutación, y = distancia mínima entre la distancia de conmutación ajustada y el
fondo (blanco, 90%)), reflectividad difusa: 6% = negro 1, 18% = gris 2, 90% = blanco
3 (referido al blanco estándar según DIN 5033). Se recomienda realizar el ajuste con
un objeto de baja reflectividad.
Distancia mínima entre la distancia de conmutación ajustada y el fondo (negro 6% /
blanco 90%):
•
5mm, a 150mm de distancia(MultiMode 1, 3, 4, 5)
•
8mm, a 250mm de distancia(MultiMode 1 + 6)
MultiMode 1, 3, 4, 5:
