7XR6100-0*A00 Русский
C53000-B119U-C124-1 21
Данные для подключения четырехполюсных блоков зажимов:
Максимальное сечение провода:1.5 мм
2
(AWG 15); с наконечником или без него
Длина оголенной части провода без наконечника: от 10 до 12 мм
Длина муфты наконечника провода: мин. 10 мм
(например, DIN 46 228-E1,5-10).
После скрепления геометрия наконечников проводов должна соответствовать
геометрии элементов зажимов (прижимных элементов) согласно EN 60 947-7, класс
A1.
Подберите соответствующие кабельные наконечники и обжимной инструмент.
макс. момент затяжки:0.8 Нм (7 фунтов на дюйм)
ширина жала отвертки:3.5 мм

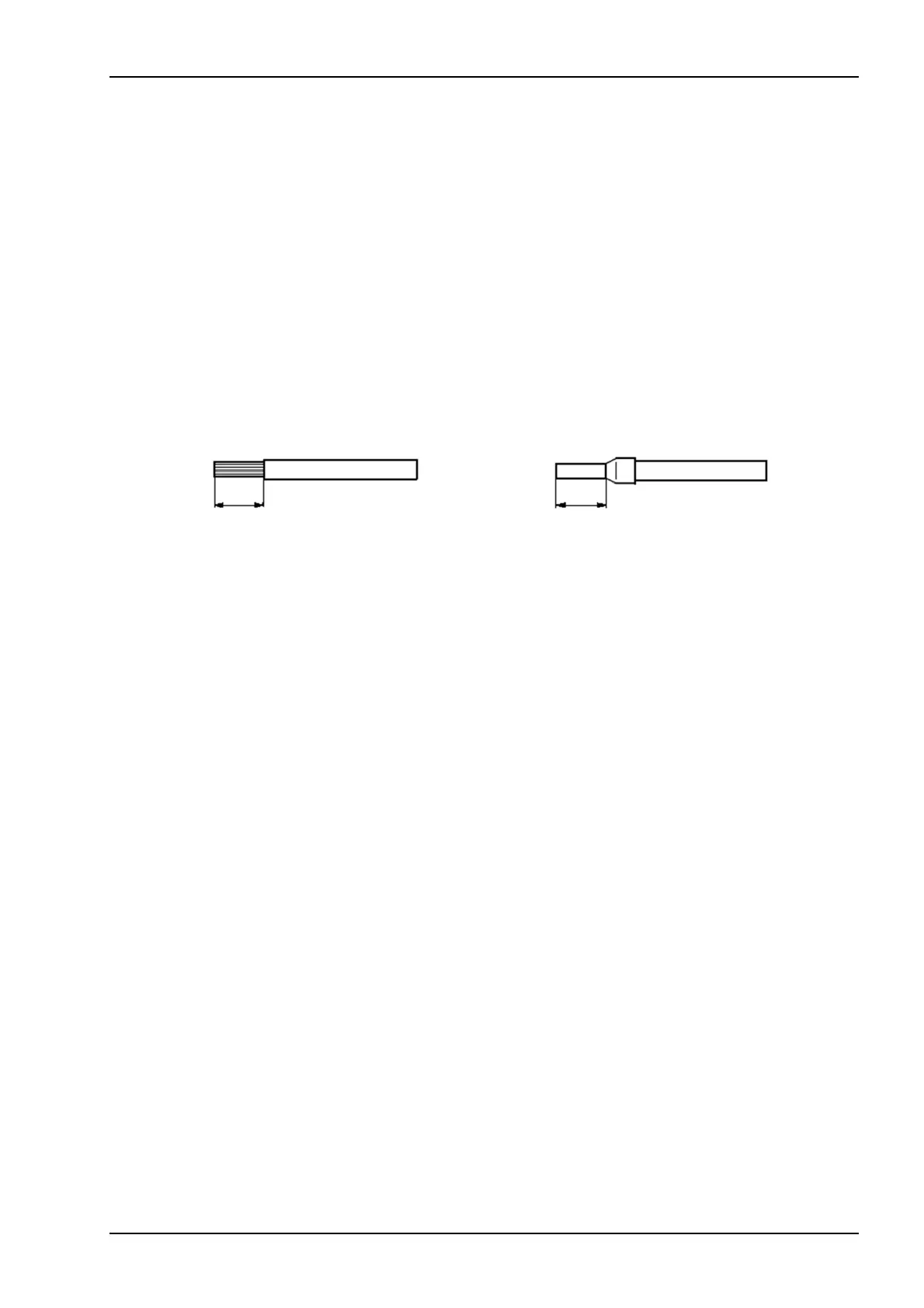

Рисунок 2 Данные для подключения четырехполюсных блоков зажимов:
Вставьте оголенный провод в зажим до упора и затяните винт.
10 - 12 мм мин. 10 мм
