Русский 7XR6100-0*A00
20 C53000-B119U-C124-1
Рекомендации по установке
Обеспечьте надежное низкоомное соединение реле с системой защитного
заземления распределительного устройства!
Соединения выполняйте с помощью зажимов под винт или зажимов с фиксацией.
Соблюдайте маркировку отдельных зажимов, чтобы обеспечить корректное
подключение; также соблюдайте пределы по допустимому поперечному сечению
проводника и радиусу изгиба.
Зажимы под винт можно использовать без наконечников проводов. Штырьковые
зажимы нельзя использовать вообще.
Рекомендуется применять зажимы под винт; штырьковые соединения требуют
специального инструмента, и их нельзя использовать для внешней проводки, если не
соблюдаются пределы деформации.
Зажимы на корпусе для утопленного монтажа (монтажа в шкафу) - это
четырехполюсные модули зажимов для цепей напряжения.
Винтовые зажимы при поставке затянуты, и перед тем, как вставить провод,
необходимо ослабить винты.

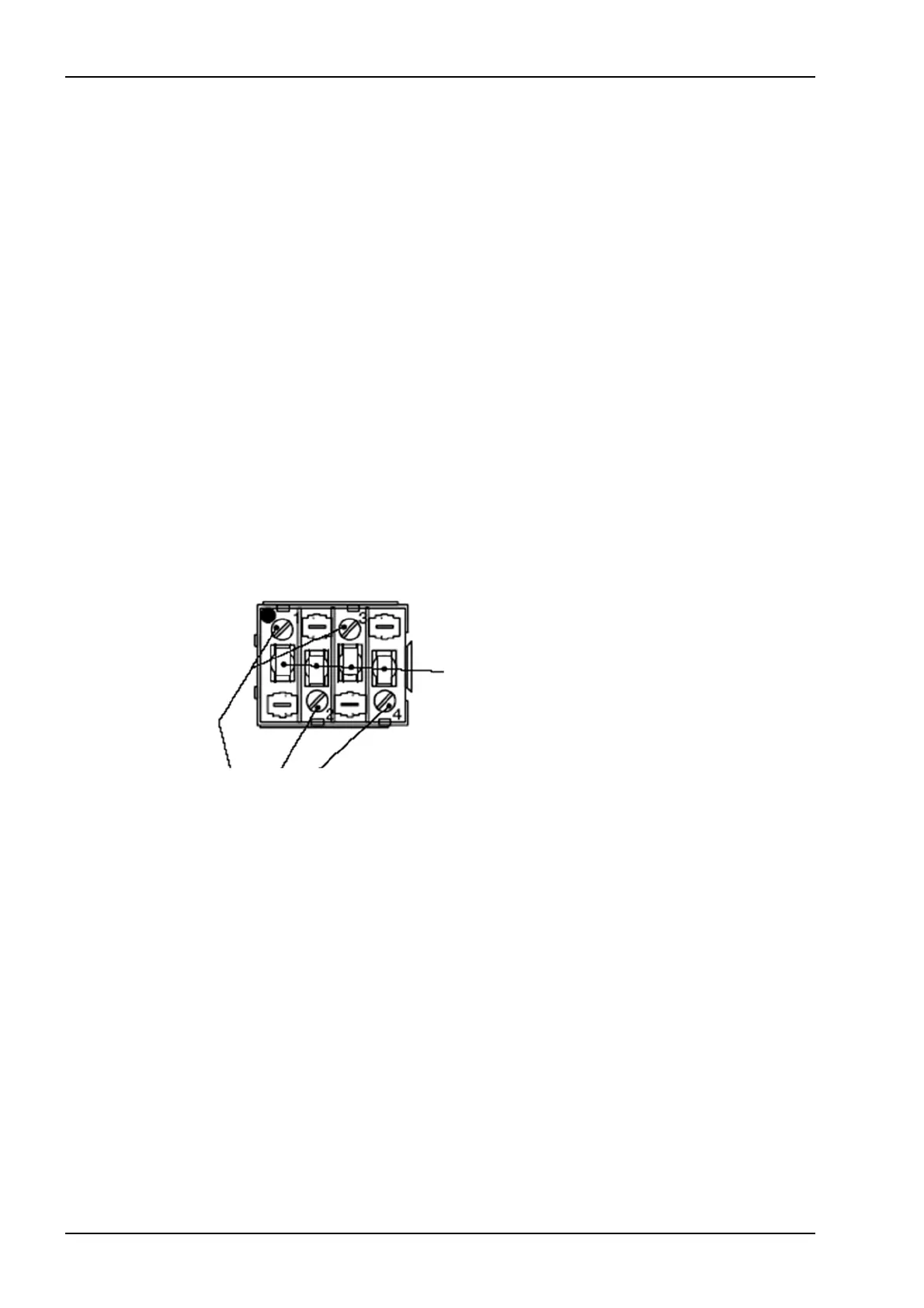

Рисунок 1 Подключение модуля напряжения
Элементы зажимов
для винтового соединения
Винты зажимов
