Dämpfungsglied
Werden die in der Tabelle 1 aufgeführten Geräte 7XV5461-0Bx00 für die Kommunikation
über Entfernungen (s) eingesetzt, die kürzer sind als in den technischen Daten angegeben,
dann ist die Sendeleistung mit optischen Dämpfungsgliedern (siehe Bild 11) zu reduzieren.

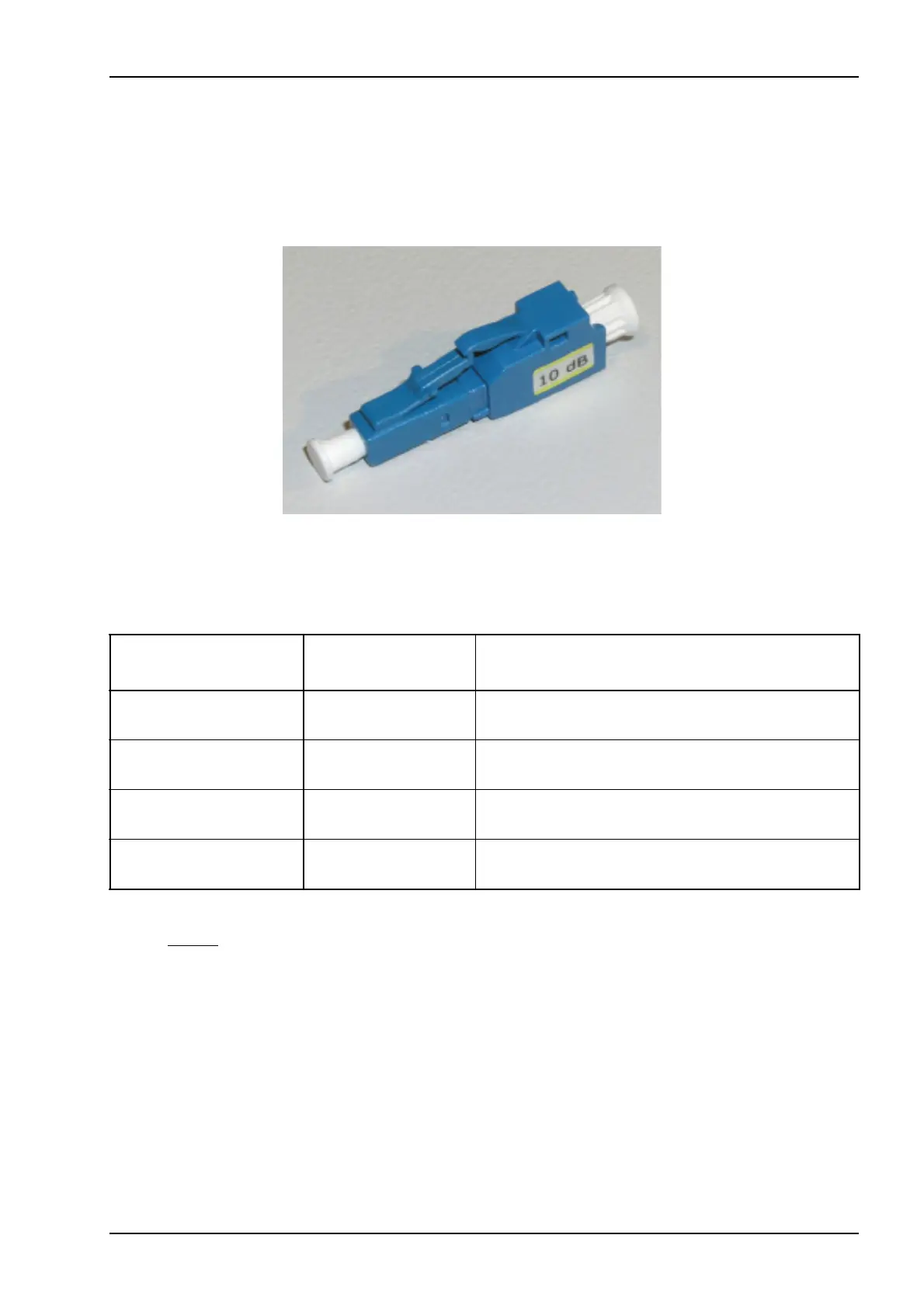

Bild 11 Dämpfungsglied, Bestellnr. 7XV5107-0AA00
Tabelle 1 Einsatz von Dämpfungsgliedern bei verkürzten Übertragungsstrecken
Um den Duplex-LC-Stecker weiterhin verwenden zu können, werden beide Dämpfungsglie-
der an einem Ende (Port 3) der optischen Weitverkehrsverbindung montiert.
Die LWL-Anschlüsse des Dämpfungsgliedes sind mit Schutzkappen versehen, die eine
Verschmutzung der Anschlüsse verhindern.
Steckertyp: LC
Fasertyp: 9/125 µm
Dämpfung: 10 dB ±1 dB bei λ = 1310 nm und 1550 nm
Gerät
Dämpfungsglied
erforderlich
Bemerkung
7XV5461-0BG00
(max. 24 km)
nein keine Einschränkung
7XV5461-0BH00
(max. 60 km)
bei s < 25 km -
7XV5461-0BJ00
(max. 100 km)
bei s < 50 km -
7XV5461-0BM00
(max. 170 km)
bei s < 100 km erforderlich, sonst Beschädigung der opti-
schen Empfänger
