Montage
Cette hotte aspirante a été prévue pour un
montage mural.
Vérifiez, pendant le montage, s’il faut monter
des accessoires en option.
Veillez à la présence d’un écart minimum
entre la table de cuisson et la hotte aspirante
(voir les « Consignes de sécurité ») !
Évitez d’endommager les surfaces
décoratives !
Préparation du mur
RISQUES DE BLESSURES,
RISQUES DE DEGATS MATERIELS
Avant de commencer à percer à
l’emplacement prévu pour le montage,
vériez qu’il n’y a pas entre autres de câbles
électriques encastrés.
Le mur doit être plat et vertical.
Les vis et chevilles livrées d’origine
conviennent à la maçonnerie massive.
En présence de murs construits différemment
(p. ex. en Rigips, béton cellulaire, briques
Poroton), utilisez des moyens de fixation
adaptés.
Veillez à ce que le mur offre une portance
suffisante.
Ce faisant, veillez à ce que la profondeur
des tgrous percés corresponde à la longueur
des vis.
Veillez à ce que les chevilles offrent une
retenue suffisante.
Poids max. en kg : 40
Sous réserve de modications de la
conception dans le cadre du progrès
technique.
Préparatifs du montage
1. Du plafond au bord inférieur de la hotte
aspirante, tracez une ligne médiane sur le
mur.
2. A l'aide du gabarit ci-joint, marquez les
positions des vis et, pour faciliter
l’accrochage, le contour de la zone
d’accrochage.
Le bord inférieur du gabarit correspond au
bord inférieur de la hotte aspirante.

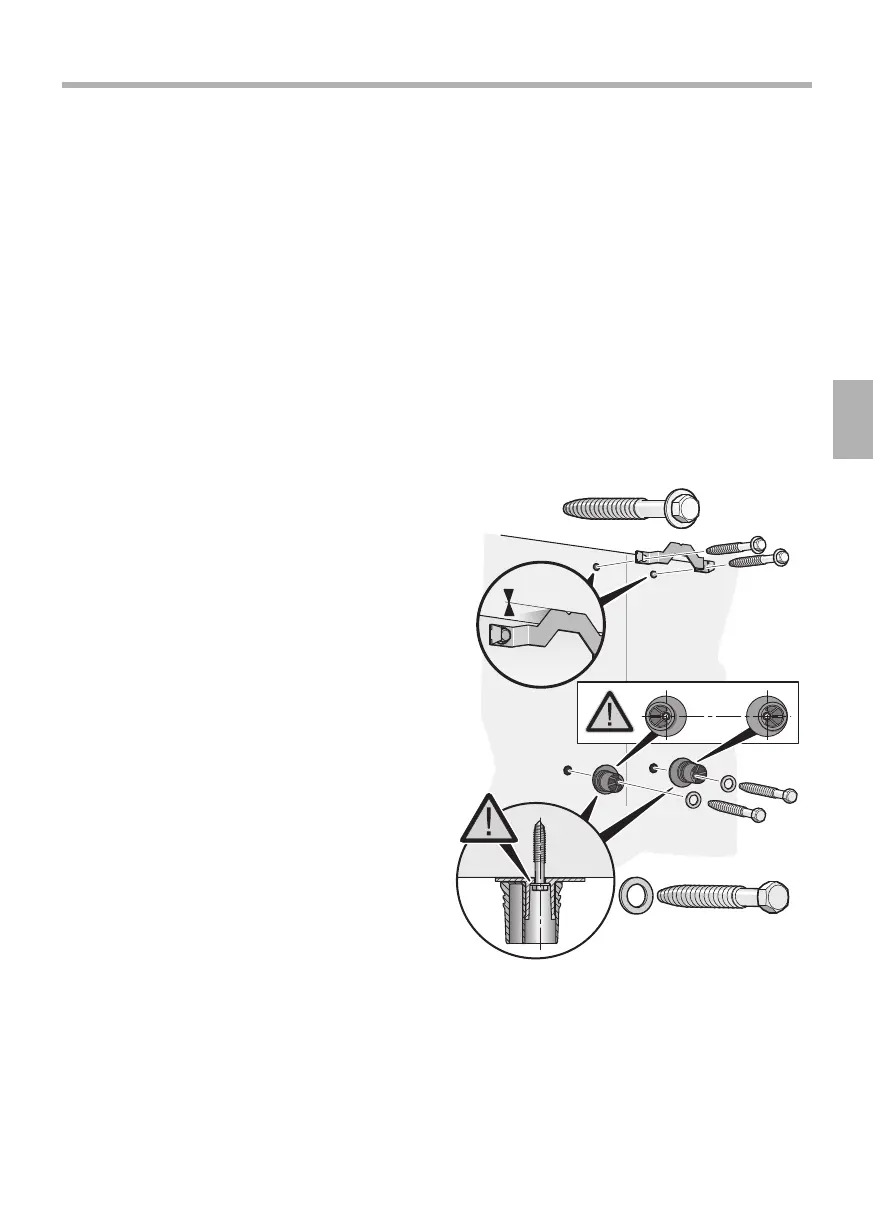

3. Percez 2 trous pour accrocher hotte
aspirante et 2 trous pour la cornière retenant
le capot de cheminée (trous de 8 Ø mm),
puis enfoncez les chevilles jusqu’à ras du
mur.
4. Vissez la cornière servant à retenir le capot
de cheminée.
5. Vissez les moyens d’accrochage de la hotte
aspirante : Serrez à la main, 3 Nm max.
Veillez à ce que les rondelles intercalaires et
moyens d’accrochage soient dans la bonne
position !
