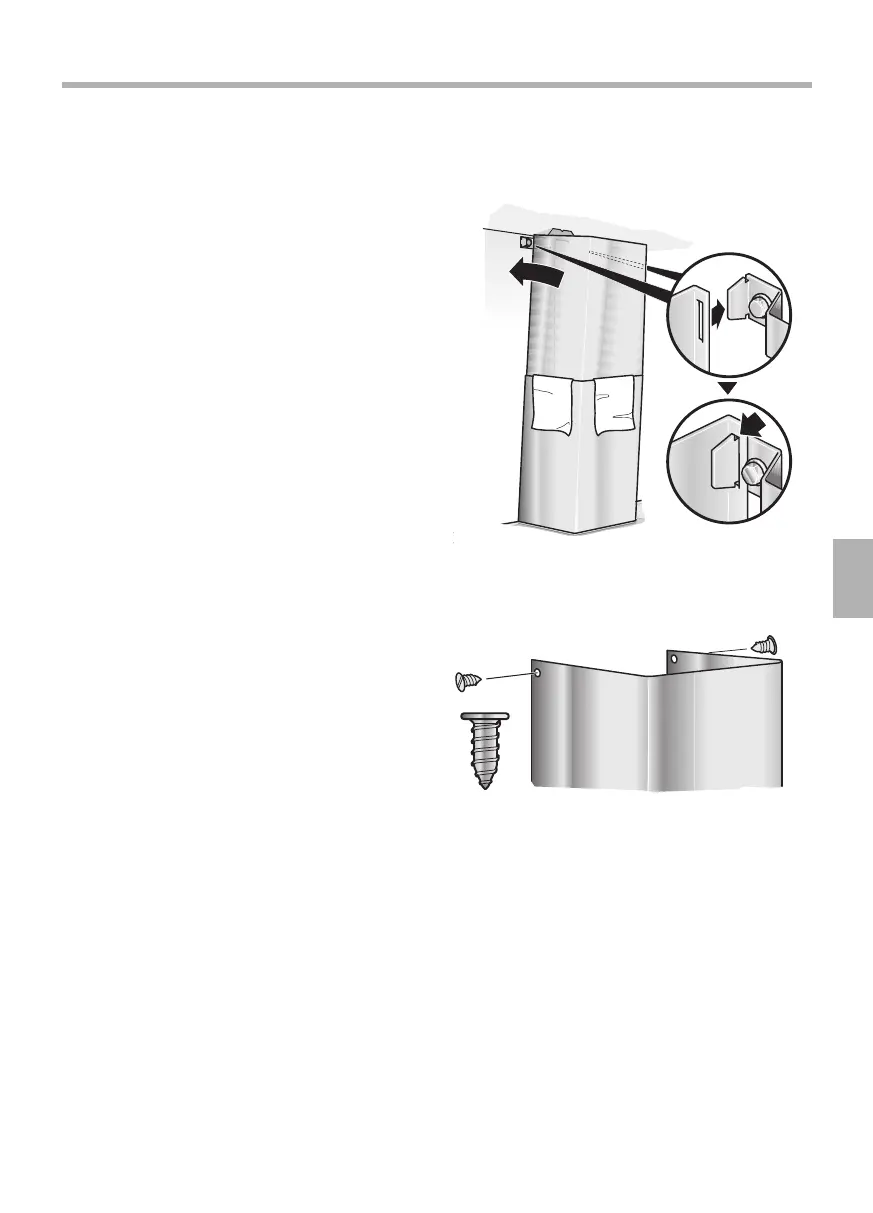

4. Mettere i rivestimenti del camino sulla
cappa aspirante, spingere in alto il
rivestimento interno ed agganciarlo a
sinistra e a destra alla squadra di arresto.
5. Avvitare il rivestimento del camino interno
con 2 viti lateralmente alla squadra
d'arresto.
Montaggio dei rivestimenti del camino
PERICOLO DI LESIONI
Il lato interno dei rivestimenti del camino
possono presentare spigoli vivi. Per il
montaggio consigliamo di indossare guanti
protettivi.
1. Separare i rivestimenti del camino. A tal ne
staccare il nastro adesivo.
2. Staccare il lm protettivo sui due
rivestimenti del camino.
3. Inserire un rivestimenti del camino nell'altro.
NOTA: nell'inserimento evitare gra, ad esempio
mettendo la dima di montaggio come protezione
sul bordo del rivestimento esterno.
Attenzione alla posizione delle fessure nel
rivestimento del camino!
– Funzionamento ad espulsione d'aria:
fessura del rivestimento interno del camino
in basso.
– Funzionamento a ricircolo d'aria: fessura
del rivestimento interno del camino in alto.
Montaggio
