Montage
De afzuigkap is bedoeld voor montage op de
muur.
Houd bij de montage rekening met
eventueel te monteren speciaal toebehoren.
Neem de minimumafstand tussen de
kookplaat en de afzuigkap in acht (zie
”Veiligheidsvoorschriften”)!
Voorkom beschadiging van de gevoelige
oppervlakken!
Voorbereiden van de muur
VERWONDINGSGEVAAR,
GEVAAR VAN MATERIËLE SCHADE
Voordat u gaat boren, dient u te controleren of
er op de montageplaats elektrische of andere
installatieleidingen zijn aangelegd in de muur.
De muur moet vlak en loodrecht zijn.
De bijgevoegde schroeven en pluggen zijn
geschikt voor massieve muren.
Gebruik voor andere muurconstructies (bijv.
gipsplaat, poreus beton, poroton-stenen)
bevestigingsmiddelen die daarvoor geschikt
zijn.
Controleer of de muur voldoende
draagvermogen heeft.
Zorg ervoor dat de diepte van de
boorgaten overeenkomt met de lengte van de
schroeven.
De pluggen moeten stevig vastzitten.
Max. gewicht in kg: 40
Constructiewijzigingen in het kader van
technische ontwikkelingen voorbehouden.
Montagevoorbereiding
1. Van het plafond tot de onderkant van de
afzuigkap een middellijn op de muur
tekenen.
2. Met behulp van de bijgevoegde sjabloon
de posities voor de schroeven en de
contour van het bevestigingsgebied
aftekenen, ter vereenvoudiging van het
ophangen. De onderste rand van de
sjabloon komt overeen met de onderkant
van de afzuigkap.

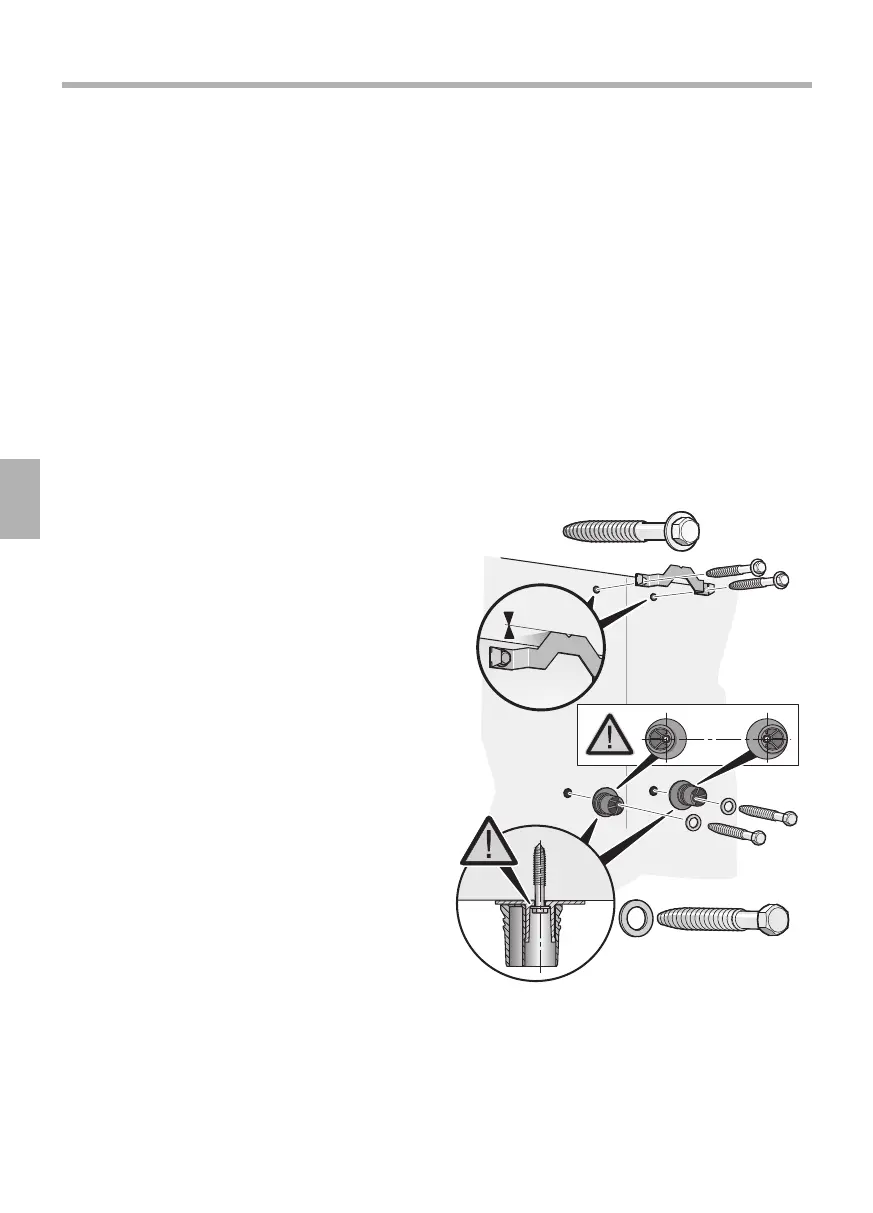

3. 2 gaten (Ø 8 mm) voor het ophangen van
de afzuigkap en 2 gaten (Ø 8 mm) voor de
bevestigingshoek van de
schoorsteenafscherming boren en de
pluggen geheel in de gaten duwen.
4. De bevestigingshoek voor de
schoorsteenafscherming vastschroeven.
5. De ophangingen voor de afzuigkap
vastschroeven: handvast, max. 3 Nm.
Let op de juiste positie van de
onderlegringen en de ophangingen!
