Montage vorbereiten
Voraussetzungen
Entfernen Sie vor der Montage alle Verpackungsbestandteile und Schutzfolien.
Für die Montage benötigen Sie:
● Das Befestigungsmaterial aus den Beipacks
● Den unteren Deckel oder den Basisadapter aus dem Lieferumfang Ihres PRO-Geräts
● Einen Schraubendreher T20
Haltegriffe vormontieren
Die Haltegriffe können auf einen variablen Abstand passend zu Ihrem SIMATIC PRO-Gerät eingestellt werden.

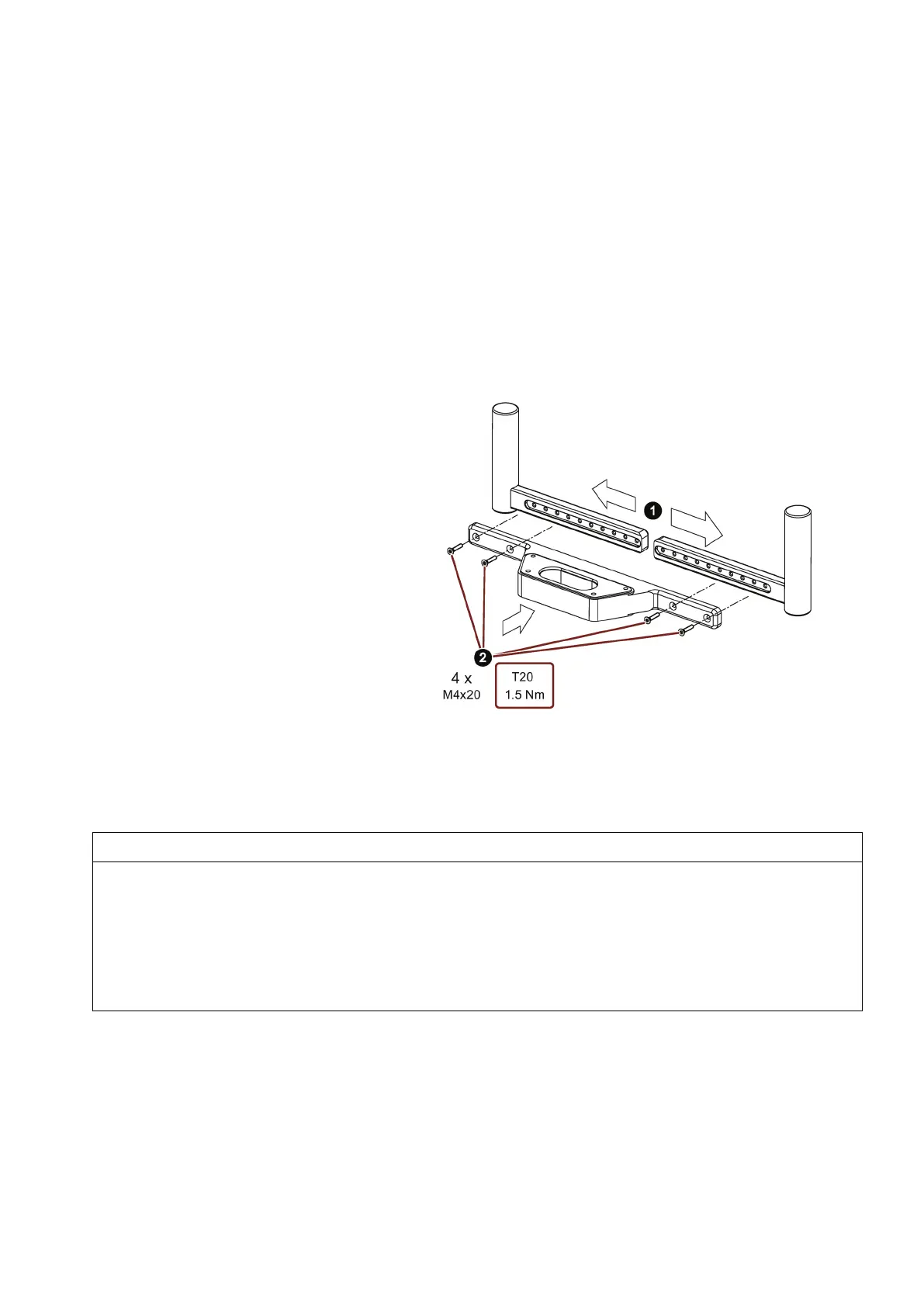

Bringen Sie die Haltegriffe in die gewünschte
Position.
Verschrauben Sie die Haltegriffe über die 4
mitgelieferten Schrauben M4x20,
Drehmoment 1,5 Nm
Tastaturablage vormontieren
Bauen Sie frontseitige USB-Schnittstellen oder rückseitige USB-Verlängerungen ein, bevor Sie die Tastaturablage an einem
PRO-Gerät oder an einer Extension Unit montieren.
Frontseitige Öffnungen für USB-Schnittstellen und rückseitige Öffnungen für Leitungsverschraubungen
Die frontseitig verschraubten Öffnungen sind ausschließlich für den Einbau der USB-Schnittstelle mit Artikelnummer
6AV7674-1LX00-0AA0 vorgesehen. Der mit der USB-Schnittstelle gelieferte Einbaudeckel wird nicht benötigt.
Ist im Betrieb ein USB-Stecker mit der frontseitigen USB-Schnittstelle verbunden, dann ist die Schutzart IP65 nicht mehr
erfüllt. Um Schutzart IP65 auch im Betrieb zu gewährleisten, verwenden Sie die Öffnungen an der Rückseite der
Tastaturablage. Die rückseitigen Öffnungen sind für handelsübliche Leitungsverschraubungen mit Gewinde M20x1,5
geeignet.
Beachten Sie die jeweils zugehörige Dokumentation.
