Siemens SIMATIC Product Information

Extension Units - PRO-Optionen
A5E43547142-AC, 02/2020
5
Montage

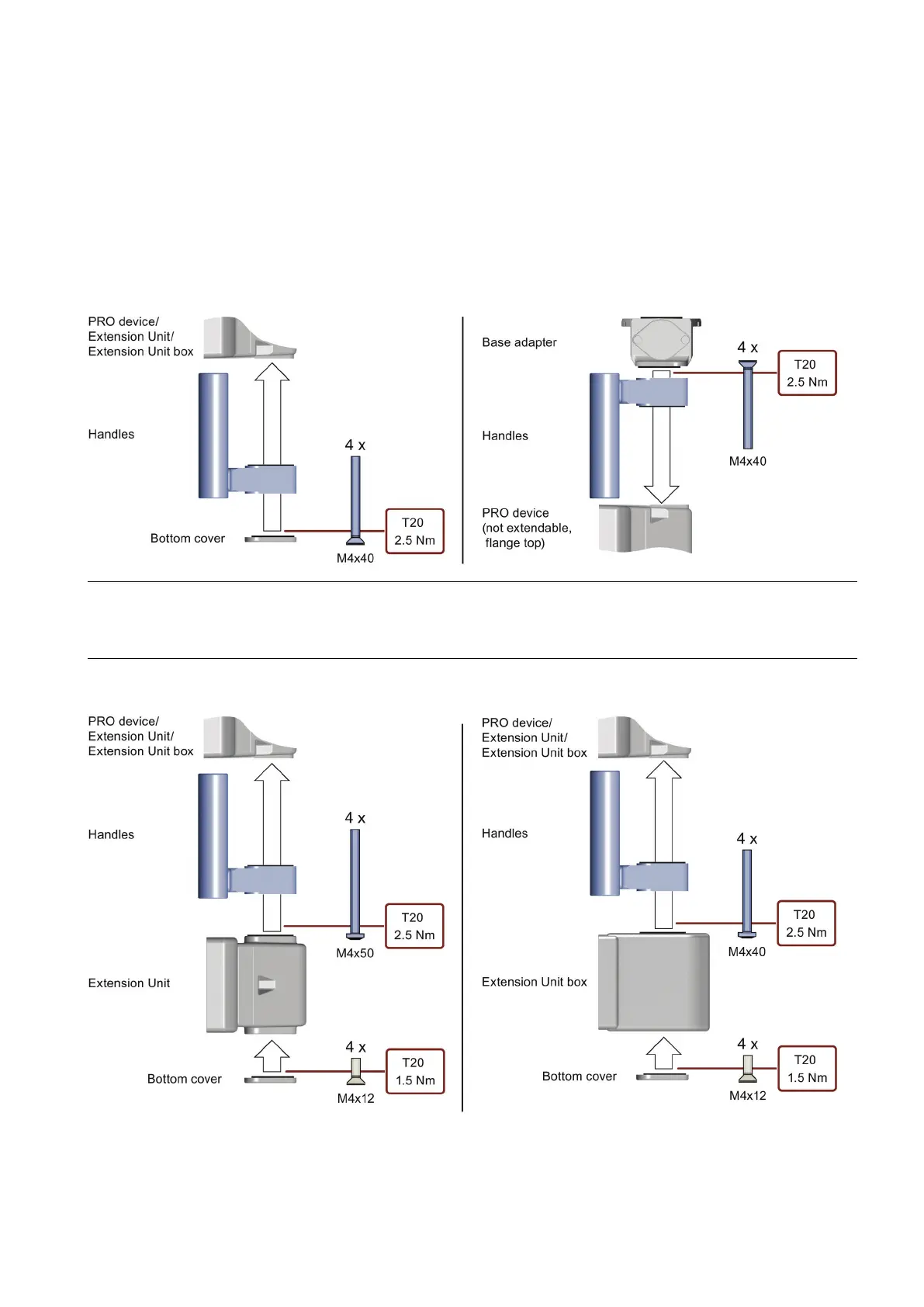

Haltegriffe montieren
Dieses Kapitel beschreibt, wie Sie die Haltegriffe an einem PRO-Gerät oder in Kombination mit einer Extension Unit /
Extension Unit box montieren. Die meisten Abbildungen zeigen die Montage an einem PRO-Gerät für Tragarm (erweiterbar,
Rundrohr) mit einem unteren Deckel. Die Montage an einem PRO-Gerät für Standfuß (erweiterbar, Flansch unten) mit
einem Basisadapter erfolgt in gleicher Weise. Verwenden Sie in diesem Fall statt des abgebildeten unteren Deckels den
Basisadapter und beachten Sie das zugehörige Drehmoment für die Schrauben des Basisadapters.
Haltegriffe von unten oder oben direkt an einem Gerät montieren
Hinweis
Die in der rechten Abbildung dargestellte Montagevariante der Griffe von oben ist die einzig zulässige Montagevariante an
einem PRO
-Gerät für Tragarm (nicht erweiterbar, Flansch oben). Die Montage einer Extension Unit oder einer
Tastaturablag
e oberhalb eines PRO-Geräts für Tragarm (erweiterbar, Flansch oben) ist
nicht
zulässig.
Haltegriffe zwischen Gerät und Extension Unit / Extension Unit box montieren
Wenn Sie statt des unteren Deckels einen Basisadapter verwenden, dann gilt für die 4 Schrauben des Basisadapters:
Drehmoment 2,5 Nm
