Siemens SIMATIC - Page 7

Extension Units - PRO-Optionen
A5E43547142-AC, 02/2020
7

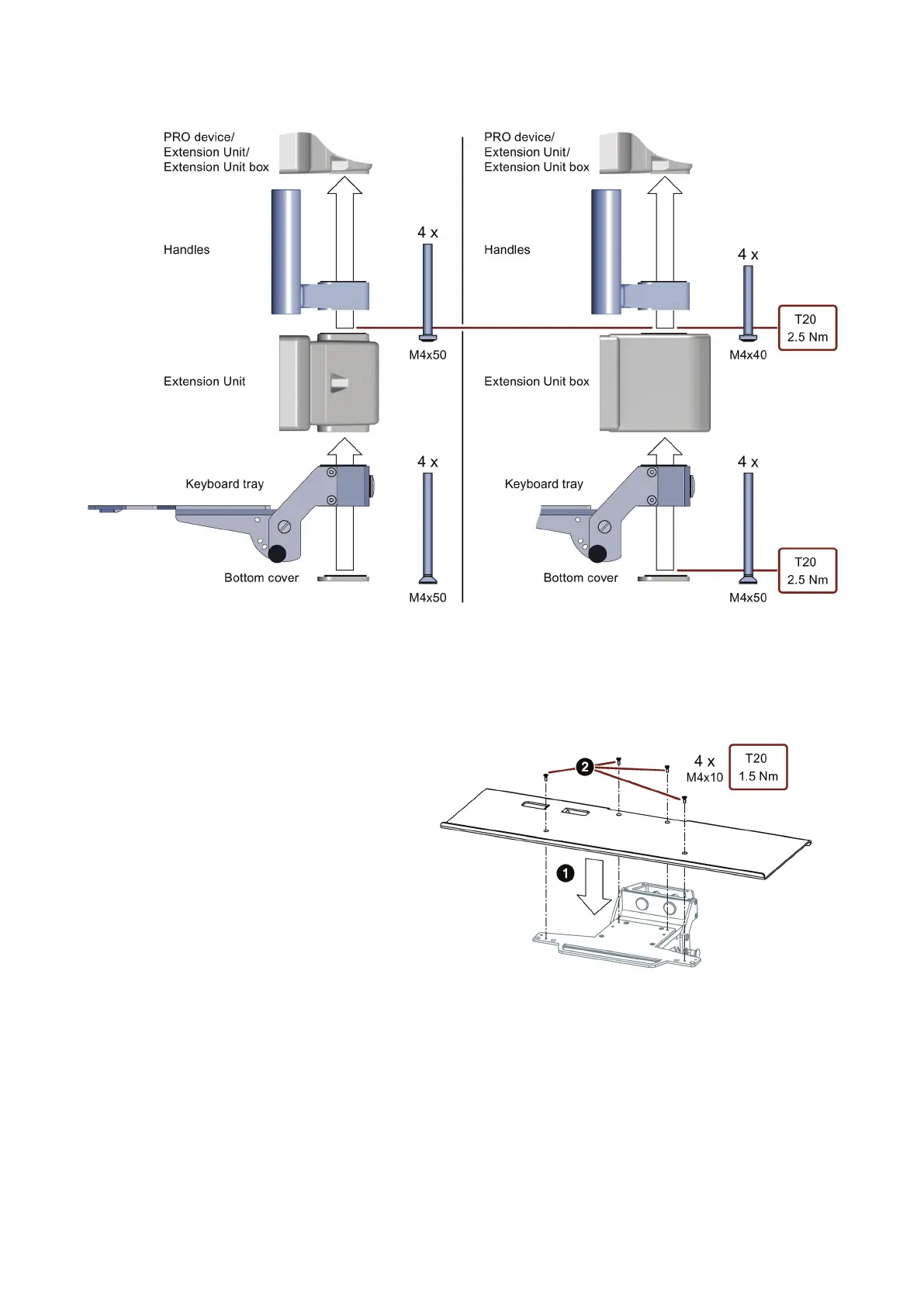

Tastaturablage unten, Haltegriffe zwischen Extension Unit / Extension Unit box und Gerät montieren
Tastaturablageblech oder USB-Tastatur montieren
Tastaturablageblech montieren
1. Setzen Sie das Tastaturablageblech wie
abgebildet auf die Tastaturablage.
2.
Befestigen Sie das Tastaturablageblech mit
4 Schrauben M4x10 von oben an der
Tastaturablage, Drehmoment 1,5 Nm.
