Anschließen 11.98
3-6 DEUTSCH Siemens AG 6SE7087-6AC85-0AA0
Einspeise-Einheit Betriebsanleitung
♦ Lüfter für Zusatzstromversorgung bei 36A-Geräten (6SE7024-1xB85)
(keine Kundenklemme)
Stecker X20
Stecker X20 Funktion Beschreibung
Pin 1 DC 24V über einen gesteuerten Spannungsbegrenzer
Pin 2 Bezugspotential
Tabelle 3.7 Lüfteranschluß
♦ Anschluß von Steuerleitungen von Optionsbaugruppen(in Vorbereitung)
HINWEIS
Die Steuerleitungen müssen geschirmt sein und sind getrennt von den Leistungskabeln zu verlegen,
Mindestabstand 20 cm. Der Schirm ist beidseitig aufzulegen. Am Gerätegehäuse wird der Schirm mit
Schirmschellen aufgelegt, deren Handhabung in Bild 3.3 dargestellt ist.
Kreuzungen von Steuer- und Leistungskabeln sind in einem Winkel von 90° zu verlegen.
Kabelbinder
Stecker
Schirmung überstülpen
und z.B. mit
Schrumpfschlauch
befestigen
Länge nach
Bauform anpassen
Feder nicht
überbiegen
Schirmung
Schirmschelle einrasten
∅ ≤
15mm
∅ ≤
7,5mm
∅ ≤
5mm
Schirmschelle lösen
Schelle mit der Hand oder mit einem
Schraubenzieher zusammendrücken
und nach oben abziehen.
Vorsicht!
Die Schellen sind scharfkantig!
35

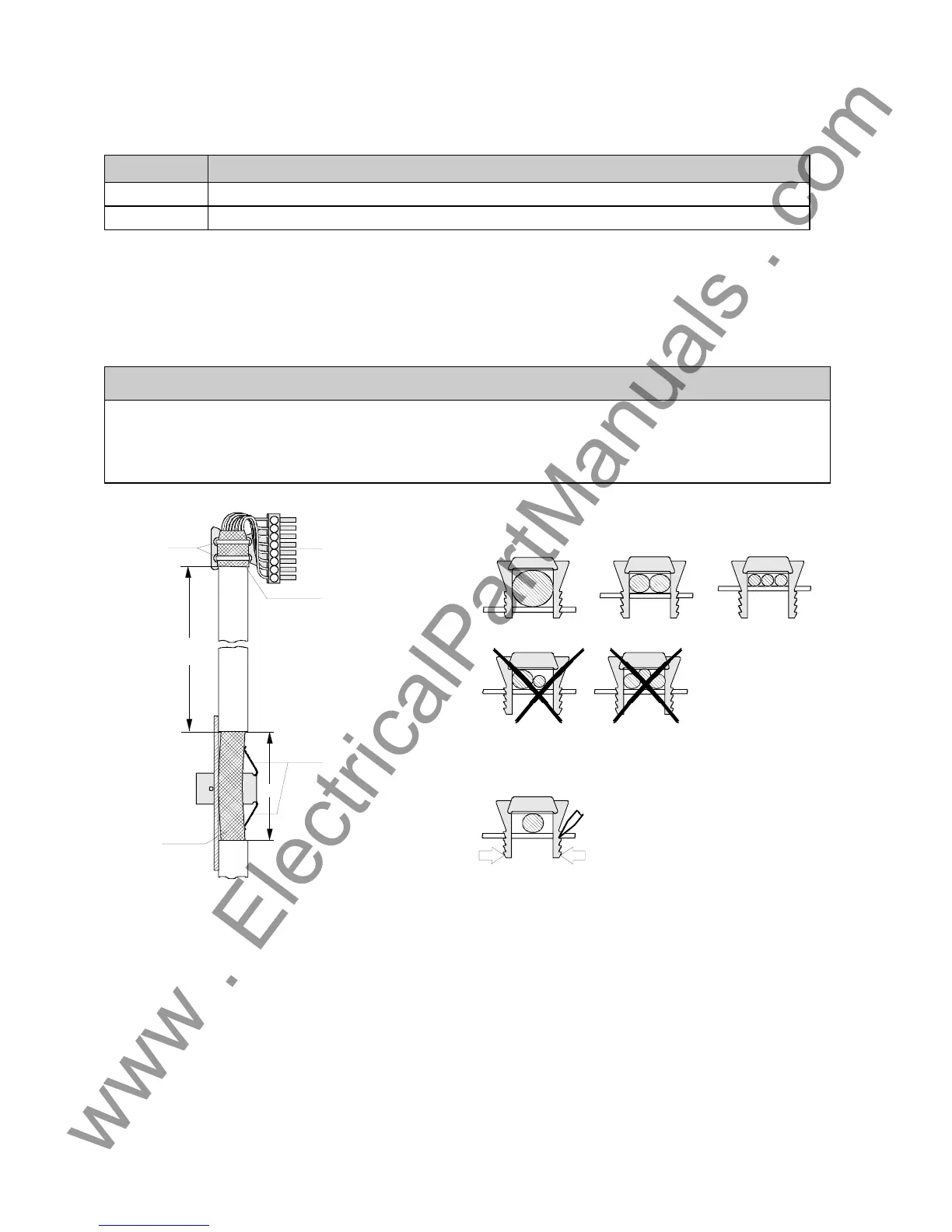

Bild 3.3 Anschließen der Steuerleitungen und Handhabung der Schirmschellen
Werden so viele Steuerleitungen benötigt, daß zwei Schirmschellen nicht ausreichen, so ist die Option „EMV-
Schirmgehäuse“ einzusetzen.
Bestellnummer:
♦ Bauform B 6SE7090-0XB87-3CA0
♦ Bauform C 6SE7090-0XC87-3CA0
