Wartung 02.96
8-2 DEUTSCH Siemens AG 6SE7087-6AC85-0AA0
Einspeise-Einheit Betriebsanleitung
8.2 Austausch von Bauelementen
8.2.1 Austausch des Lüfters
WARNUNG
Der Lüfter darf nur von qualifiziertem Personen ausgetauscht werden.
Durch die Zwischenkreiskondensatoren ist auch nach dem Freischalten noch
für 5 min gefährliche Spannung vorhanden.
Bei Nichtbeachtung der Warnhinweise können Tod, schwere Körperver-
letzungen oder erheblicher Sachschaden die Folge sein.
Bauform B und C
Der Lüfter befindet sich an der Unterseite des
Gerätes
♦ Beide Torx-Schrauben M4 x 49 lösen
♦ Schutzgitter entfernen
♦ Lüfter nach unten herausziehen und Stecker
X20 abziehen
♦ Neuen Lüfter in umgekehrter Reihenfolge
einbauen
♦ Vor Inbetriebnahme des Gerätes Lüfter auf
Schleiffreiheit und Strömungsrichtung der Luft
(Pfeil nach oben) überprüfen. Die Luft muß
nach oben aus dem Gerät abgeführt werden.
8.2.2 Austausch von Baugruppen
WARNUNG
Die Baugruppen dürfen nur von qualifizierten Personen ausgetauscht werden.
Die Baugruppen dürfen nicht unter Spannung gezogen oder gesteckt werden.
Bei Nichtbeachtung dieser Warnhinweise können Tod, schwere Körperver-
letzung oder erheblicher Sachschaden die Folge sein.
VORSICHT
Die Baugruppen enthalten elektrostatisch gefährdete Bauelemente. Vor dem Berühren
einer elektronischen Baugruppe muß der eigene Körper entladen werden. Dies kann in
einfachster Weise dadurch geschehen, daß unmittelbar vorher ein leitfähiger, geerdeter
Gegenstand berührt wird (z. B. metallblanke Schaltschrankteile).
X20
M4 x 49
Torx T20
M4 x 49 / Torx T20
Schutzgitter
Lüfter E1

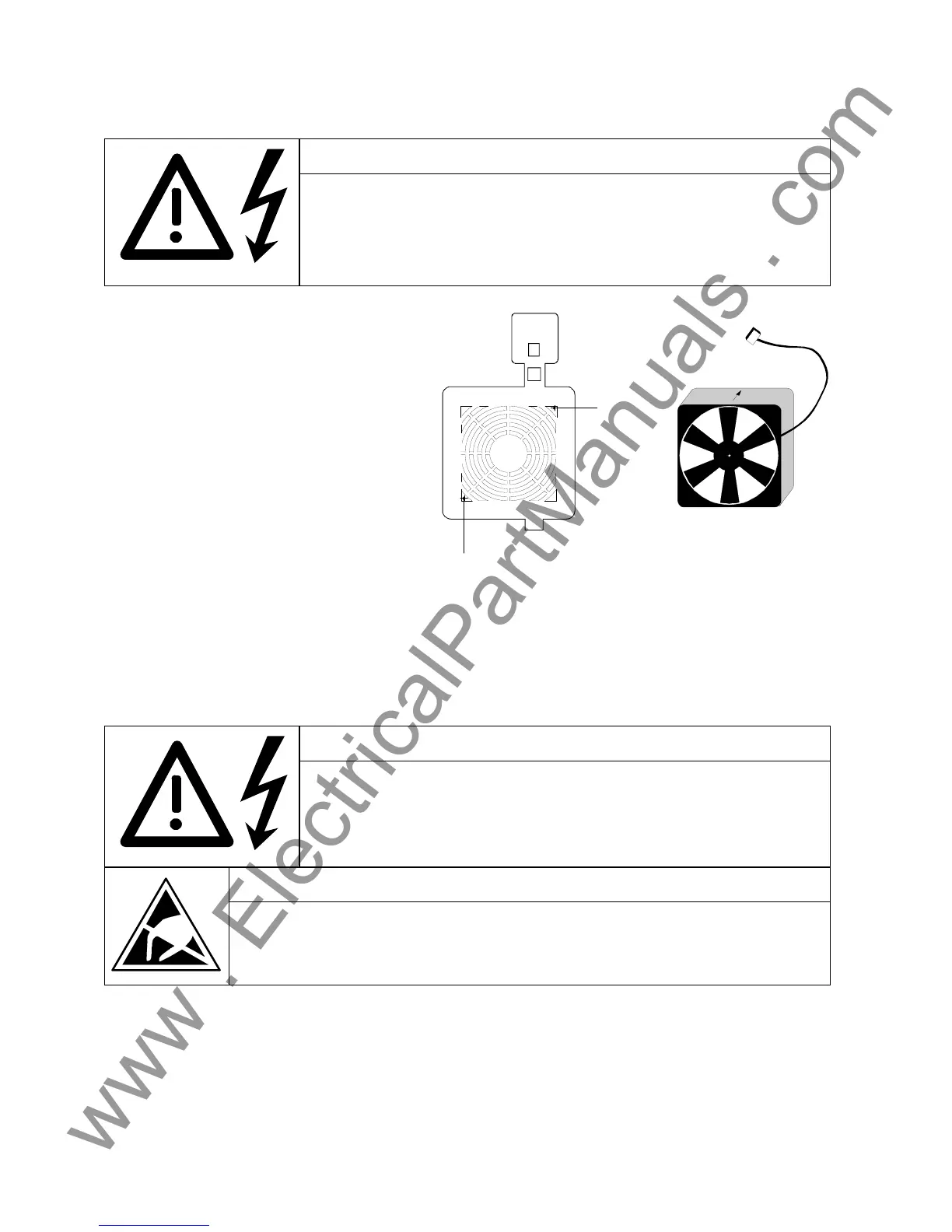

Bild 8.1 Schutzgitter und Lüfter (24 V) für Bauform B und C
