02.96 Wartung
Siemens AG 6SE7087-6AC85-0AA0 DEUTSCH
8-3
Einspeise-Einheit Betriebsanleitung
Tausch von Baugruppen in der
Elektronikbox (Optionen)
♦ Befestigungsschrauben der
Baugruppen oberhalb und unterhalb
der Steck- / Ziehhilfen lösen
♦ Baugruppe mit Hilfe der Steck- /
Ziehhilfen vorsichtig aus der
Elektronikbox herausziehen, dabei
beachten, daß sich die Baugruppe
nicht verhakt
♦ Neue Baugruppe vorsichtig in den
Führungsschienen bis zum Anschlag
in die Elektronikbox einschieben
♦ Baugruppe mit den
Befestigungsschrauben oberhalb und
unterhalb der Steck- / Ziehhilfen
festschrauben.
8.2.3 Austausch von Brückengleichrichter V1
Der Brückengleichrichter ist mit selbstfurchenden Schrauben befestigt. Bei Austauch sind zur Befestigung des
Brückengleichrichters unbedingt Schrauben in Originallänge mit Sicherungselementen zu verwenden.
Bei der Verschraubung des Brückengleichrichters mit den Anschlußkabel sind ebenfalls Schrauben mit
Originallänge zu verwenden.
Steckplatz 3 (Optionen)
Steckplatz 1 (PSR)
Steckplatz 2 (Optionen)

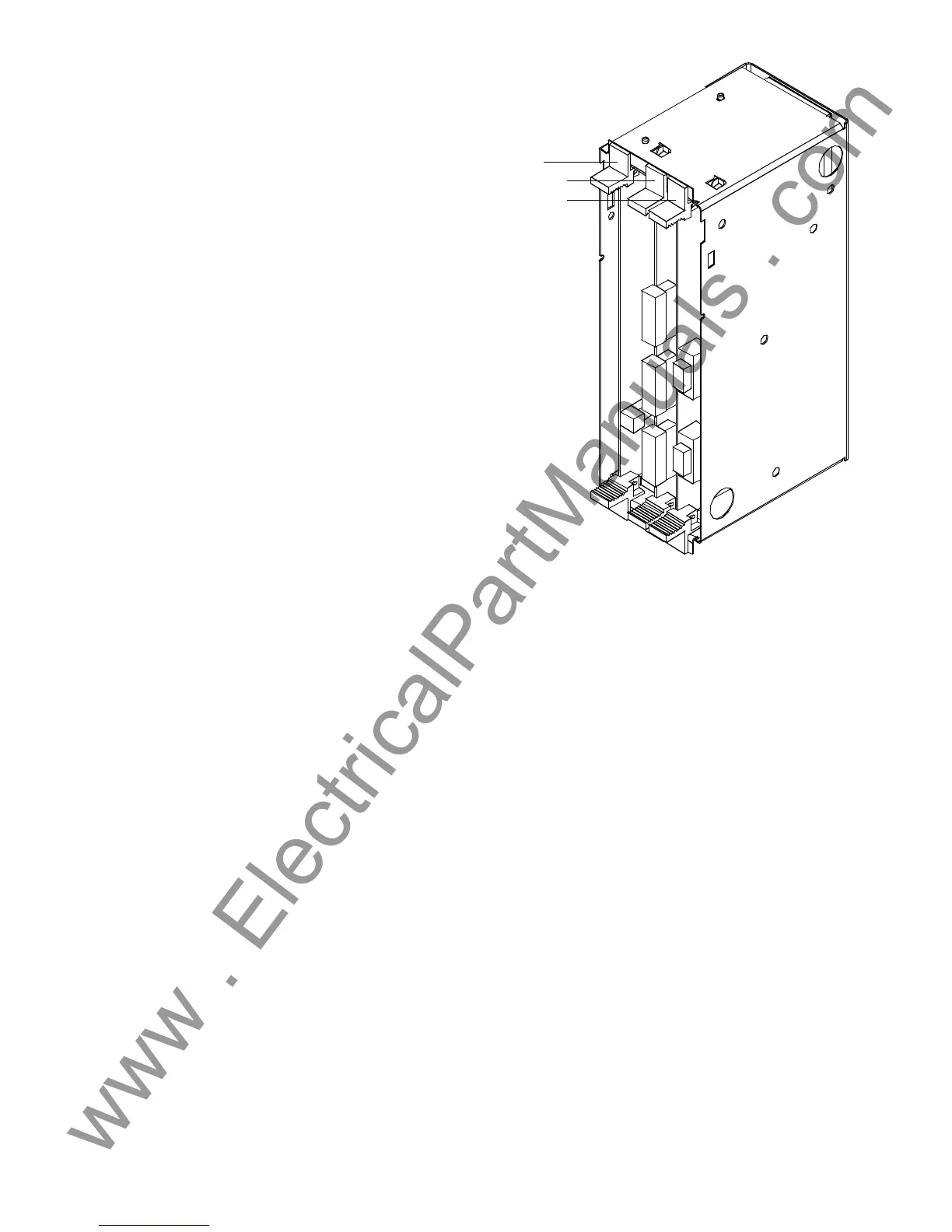

Bild 8.2 Elektronikbox, bestückt mit PSR (Steckplatz 1)
und Optionen (Steckplatz 2 und 3)
