11.98 Inbetriebnahme
Siemens AG 6SE7087-6AC85-0AA0 DEUTSCH
4-3
Einspeise-Einheit Betriebsanleitung
Bemessungs
anschlußspannung U
n
verkettet in V
eff
(A.C.)
Zwischenkreisspannungs-
nennwerte U
nd
in V=
(am SIMOVERT Master Drive
Parameter P071 einstellen)
Einschaltschwelle
von U
d
in V=
Ausschaltschwelle
von U
d
in V=
600 789 663 546
575 756 635 523
525 690 580 478
500 657 552 455

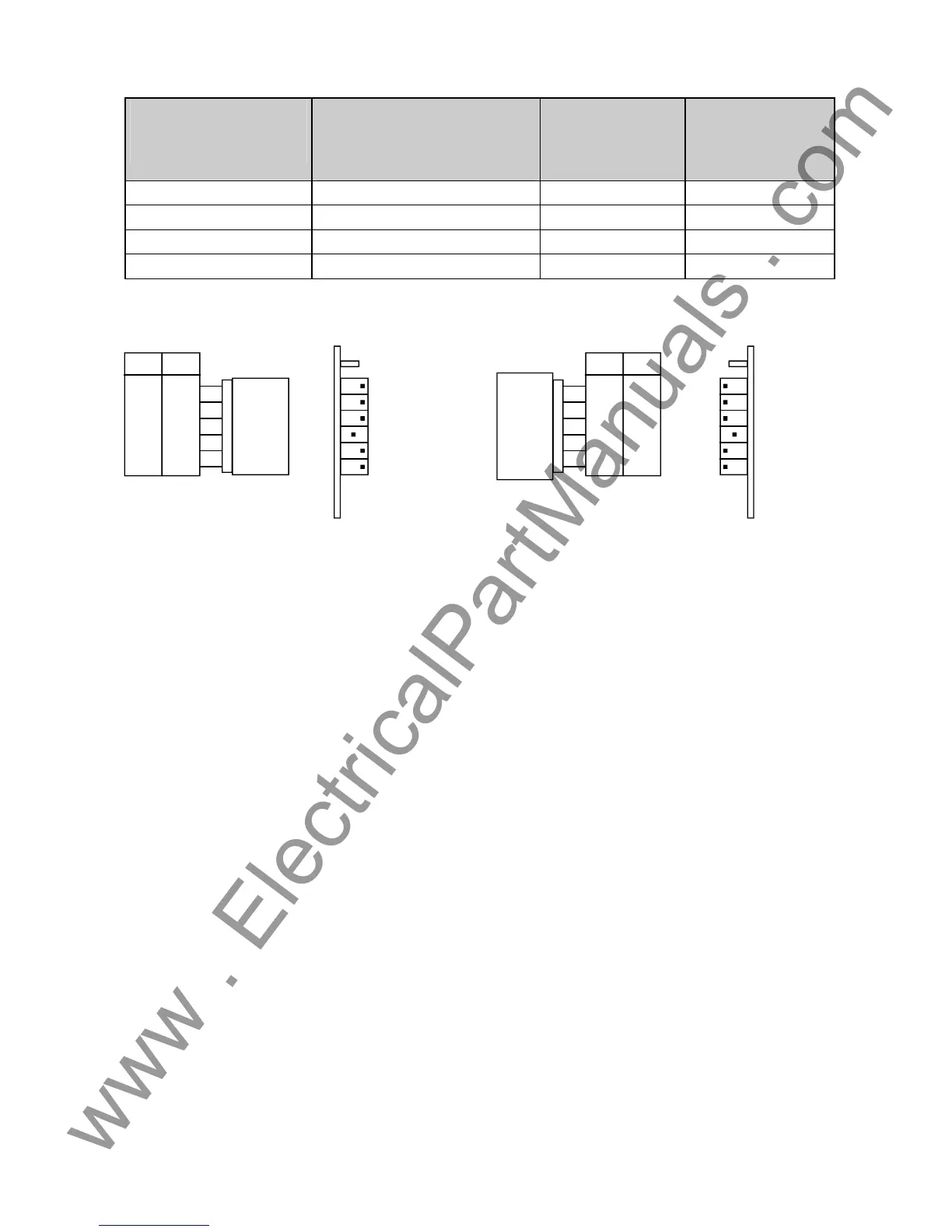

Tabelle 4.2 Einschalt- und Ausschaltschwellen für Geräte 6SE70xx-xFx8x
S1
Bauform B
S1
L1
460
440
415
400
380
230
L2
600
575
525
500
---
---
Bauform C
L1
460
440
415
400
380
230
L2
600
575
525
500
---
---
1 0
1
2
3
4
5
6
S1
S3
Lage auf A23
0 1
6
5
4
3
2
1
S1
S3
Lage auf A23
Bild 4.1 Wahlschalter S1 und S3 auf Baugruppe A23 460V- Stellung auch für 480V, S3 für 200V
Nach Anschluß des Gerätes (laut Kapitel 3) sind folgende Inbetriebnahmeschritte durchzuführen:
♦ Mit Schalter S1 (Piano-DIP-Switch) ist die Bemessungsanschlußspannung einzustellen (den
entsprechenden Hebel des Schalters zur Baugruppe drücken). Es darf nur eine Spannung gewählt sein
(auch S3 offen).
Der Spannungsbereich 200V wird durch Schließen der DIP-Fix Schaltbrücke S3 (über S1) aktiviert, dabei
müssen alle Hebel von S1 offen sein.
Werkseinstellung: bei 200-230V und 380-480V- Geräten = 400V
bei 500-600V-Geräten = 500V
♦ Mit Schaltbrücke S2 (DIP-Fix) kann der Zustand der Überbrückungsrelais auf den Ausgang "Warnung"
(Klemme X36) durchgeschaltet werden. Wenn S2 offen ist, wird nur bei Übertemperatur-Vorwarnung das
Relais "Warnung" geöffnet.
Werkseinstellung: S2 offen
♦ Netz und Elektronik-Versorgung einschalten.
♦ Umrichter freigeben.
