Operator control and display elements
4
4.1 Front side
Overview
① Emergency stop
② Keypad 1 (operating mode block)
③ Keypad 2 (axis block)
④ Powerride 1 (spindle) + keypad 2.2
⑤ Powerride 2 (feed) + keypad 2.1
⑥ Key-operated authorization switch
② 4x mounting space for 22.5mm element

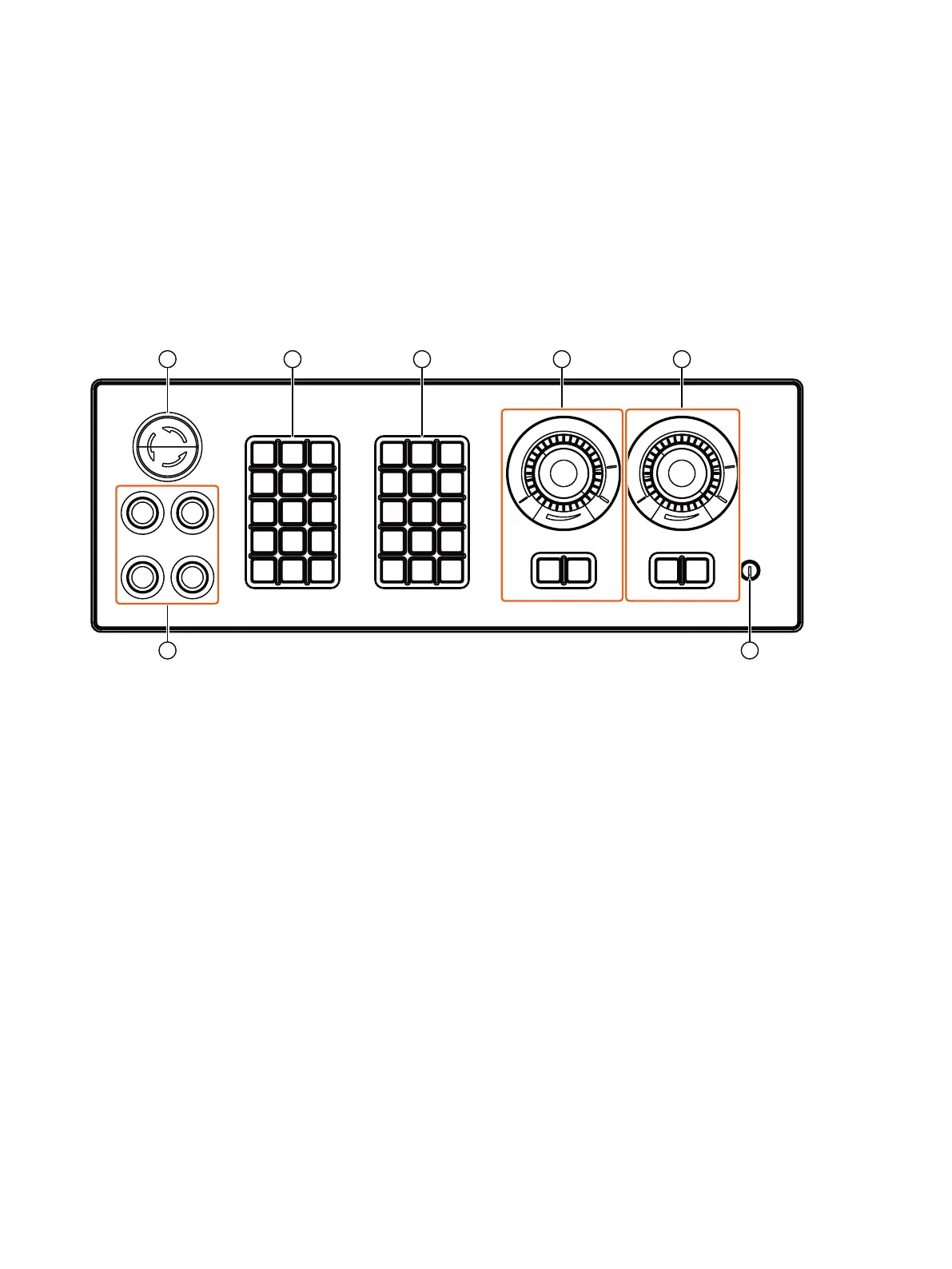

Figure4-1 Position of operator controls on the MCP 1900.2
