Montage- und Installationshinweise
SIP ART DR22/24
C79000-M7474-C38-02
4
5 Arbeiten vor dem Einbau
5.1 Rangierung Netz 230 V~/115 V~
Die Geräte 6DR2210-5 und 6DR2410-5 können von 230 V auf 115 V umrangiert
werden. Umrangierung auf der Rückseite mit geeignetem Schraubendreher
(Wahlschalter Netzspannung).
Werkseinstellung: 230 V
Legende:
1
Schutzleiter – Kontaktfeder
2 Steckplatz 6
3 Steckplatz 5
4 Steckplatz 1 (Grundleiterplatte)
5 Steckplatz 2
6 Steckplatz 3
7 Steckplatz 4 (SES: RS 232/
RS485, PROFIBUS DP)
8 Erdungsschraube
9 Hutschiene (wird mit den Koppel-
relais geliefert)
10 Wahlschalter Netzspannung
11 Netzstecker
12 Netzteil
1
12
11
10
9
8
3
7 6 5 4
2

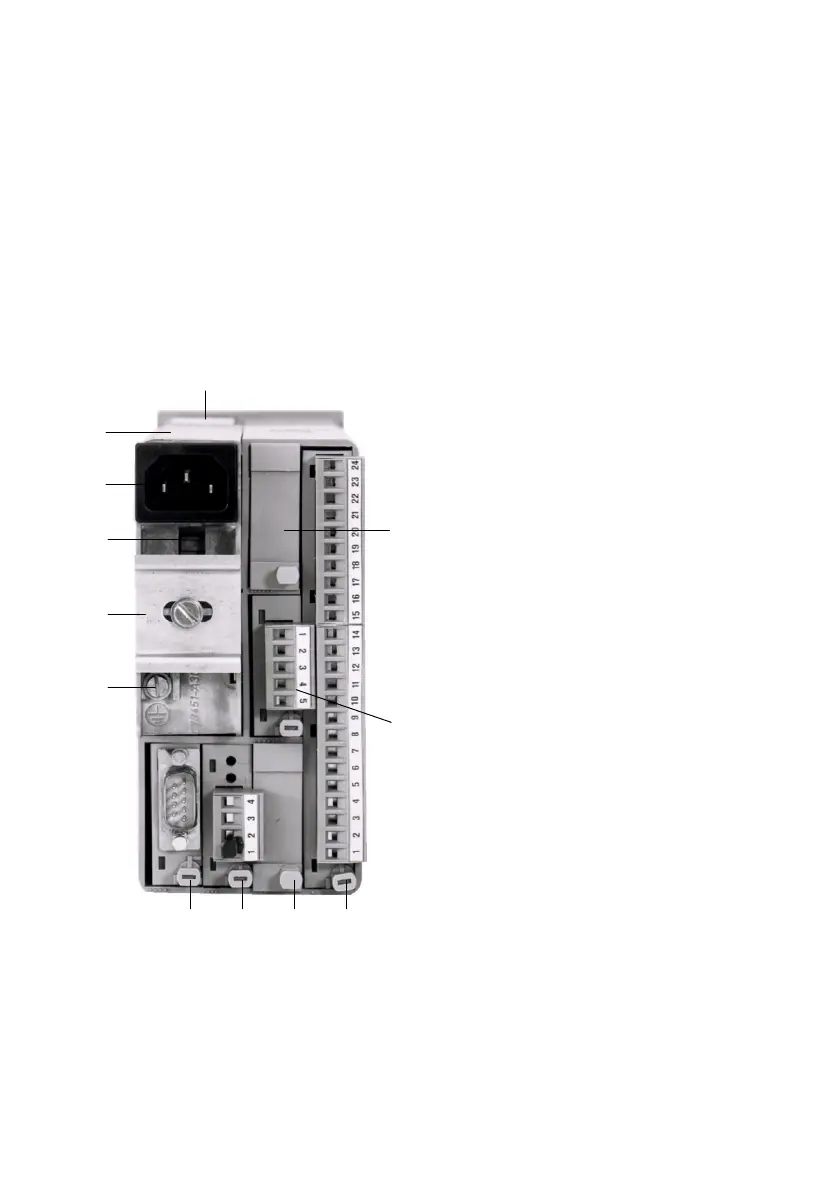

Bild 3 Rückwandbaugruppe, Steckplätze und Anschlußebene
