Montage- und Installationshinweise
SIPART DR22/DR24
C79000-M7474-C38-02
7
6 Mechnischer Einbau
Relaisbaugruppe
6DR2804-8A/B
max.
40
8
238
278
72
144
130
435
223
138
+1
68
+0,7
72,5
+1
b
≥145
Zahl der Geräte Ausschnittbreite b
2 140 +1
3 212 +1
4 284 +1
:
:
:
10 716 +1

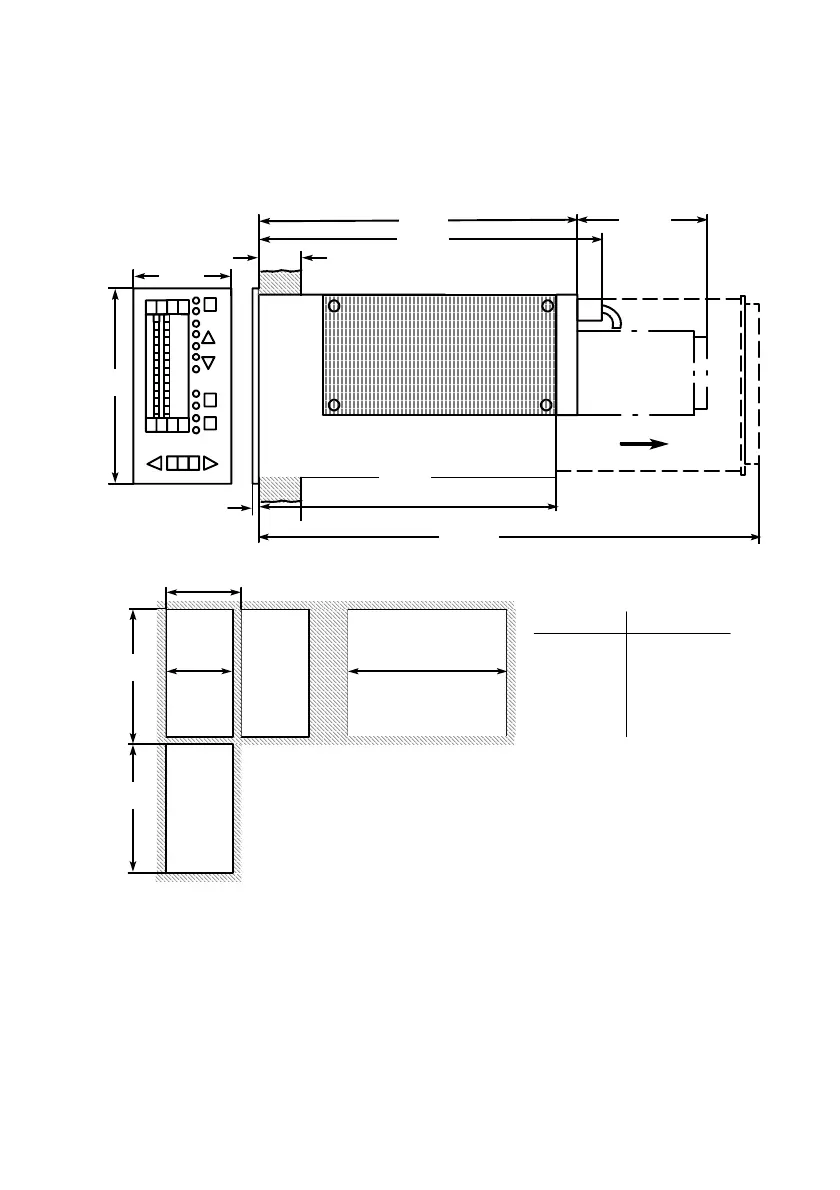

Bild 5 Abmessungen und Tafelausschnitt
Vorgehensweise:
1. Schieben Sie den Regler von vorn in den vorbereiteten Tafelausschnitt ein.
2. Rasten Sie die beiden Spannstücke in die dafür vorgesehenen Öffnungen
auf der Reglerober- und Reglerunterseite ein.
3. Drehen Sie die Gewindestangen in den Spannstücken solange ein, bis der
Regler sicher in der Tafel befestigt ist.
