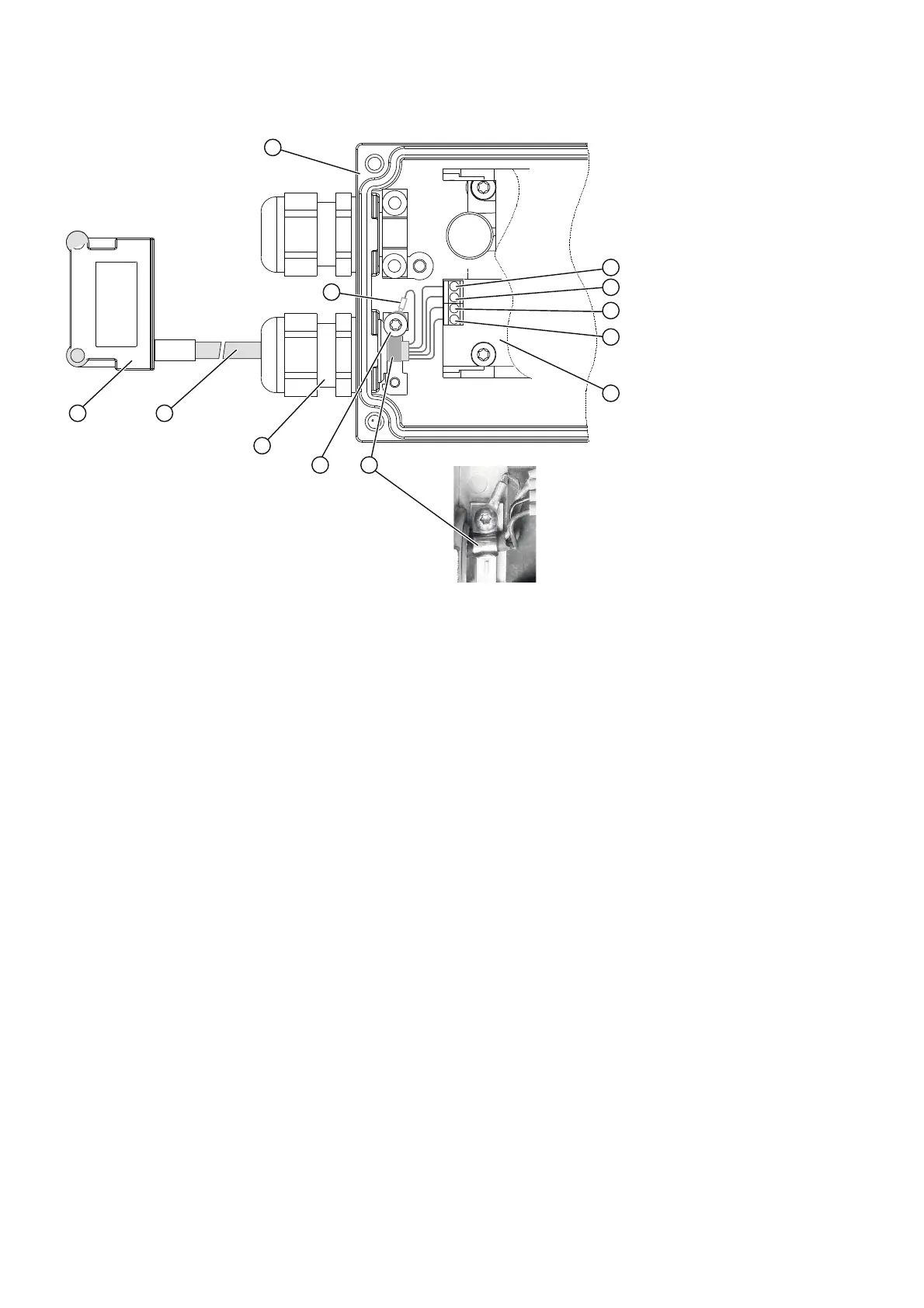

Anschlussgrafik
① Stellungsregler (geöffnet) ⑦ Leitungsschelle
② Vcc: gelb ⑧ Schraube F3x8
③ Vref: grün ⑨ Kabelverschraubung
④ Vpos: weiß oder schwarz ⑩ Vierpoliges NCS-Kabel
⑤ Masse: braun ⑪ Non Contacting Sensor (NCS)
⑥ EMV-Filtermodul C73451-A430-D23 ⑫ Kabelschuh des Kabelschirms
Bild 5-1 Anschluss NCS an EMV-Filtermodul
Vorgehensweise
Der NCS besitzt ein geschirmtes vierpoliges Kabel. Schließen Sie dieses vierpolige Kabel wie folgt an den Stellungsregler
an:
1. Führen Sie das vierpolige NCS-Kabel
⑩ durch die Kabelverschraubung. Hinweis: Die Art der Kabelverschraubung
hängt von der Geräteausführung ab. Welche Kabelverschraubung verwendet wird, wird in der Betriebsanleitung des
Stellungsreglers beim EMV-Filtermodul beschrieben.
2. Schrauben Sie die Kabelverschraubung
⑨ fest.
3. Schließen Sie das vierpolige NCS-Kabel
⑩ entsprechend der Anschlussgrafik an den Stellungsregler an.
4. Legen Sie die Leitungsschelle
⑦ über den Mantel des vierpoligen NCS-Kabels ⑩.
5. Schrauben Sie den Kabelschuh des Kabelschirms
⑫ und die Leitungsschelle ⑦ mit der Schraube ⑧ am Massepunkt
des Stellungsreglers.
6. Masseanschluss:
Durch das Blech auf der Rückseite des NCS wird der NCS beim Befestigen auf der Konsole zwangsläufig auf das
Massepotenzial der Anlage gelegt. Dieser Masseanschluss funktioniert nur, wenn die Konsole niederohmig mit dem
Massepotenzial der Anlage verbunden ist. Stellen Sie dies durch eine Widerstandsmessung sicher. Ggf. müssen Sie die
Erdung durch eine zusätzliche Leitung vom NCS zum Massepotenzial sicherstellen.
SIPART PS2 Non Contacting Sensor (NCS)
12 A5E00097485-07, 01/2012
