2 3ZX1012-0RW40-2DA1
Sanftstarter 3RW40 2, 3RW40 3, 3RW40 4 Deutsch
Deutsch
Vor der Installation, dem Betrieb oder der Wartung des Geräts muss diese Anleitung gelesen und verstanden werden.
Zulässige Motorstromeinstellwerte in Abhängigkeit von der CLASS-Einstellung bei 40° C Umgebungstemperatur
1. Programmierung starten: (Beim Gerät 3RW40 2 die Abdeckung wie in Bild 2 gezeigt entfernen.) Die Taste "RESET MODE" (2)
länger als 2 s drücken, bis die LED "DEVICE" (5) grün flimmert. Die Taste "RESET MODE" (2) gedrückt halten und zusätzlich die
Taste "RESET/TEST" (1) länger als 1 s drücken, bis die LED "DEVICE" (5) am Gerät rot leuchtet.
2. Modus anzeigen:
LED "STATE/BYPASSED/FAILURE" (6) blinkt grün: ON-Modus. LED "STATE/BYPASSED/FAILURE" (6) flim-
mert grün: RUN-Modus.
3. Modus wechseln:
Taste "RESET MODE" (2) drücken.
4. Programmierung beenden und Einstellungen speichern:
Taste "RESET/TEST" (1) länger als 1 s drücken, bis die LED "DEVICE"
(5) grün leuchtet.
GEFAHR
VORSICHT
Gefährliche Spannung.
Lebensgefahr oder schwere Verletzungsgefahr.
Vor Beginn der Arbeiten Anlage und Gerät
spannungsfrei schalten.
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten
gewährleistet!
GEFAHR
Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr.
Um elektrischen Stromschlag oder Verbrennungen zu vermeiden, dürfen die Klemmen des Motorsteuergeräts nicht berührt werden, wenn das
Gerät mit Spannung versorgt wird. An den Ausgangsklemmen steht auch im AUS-Zustand des Motorsteuergeräts Spannung an.

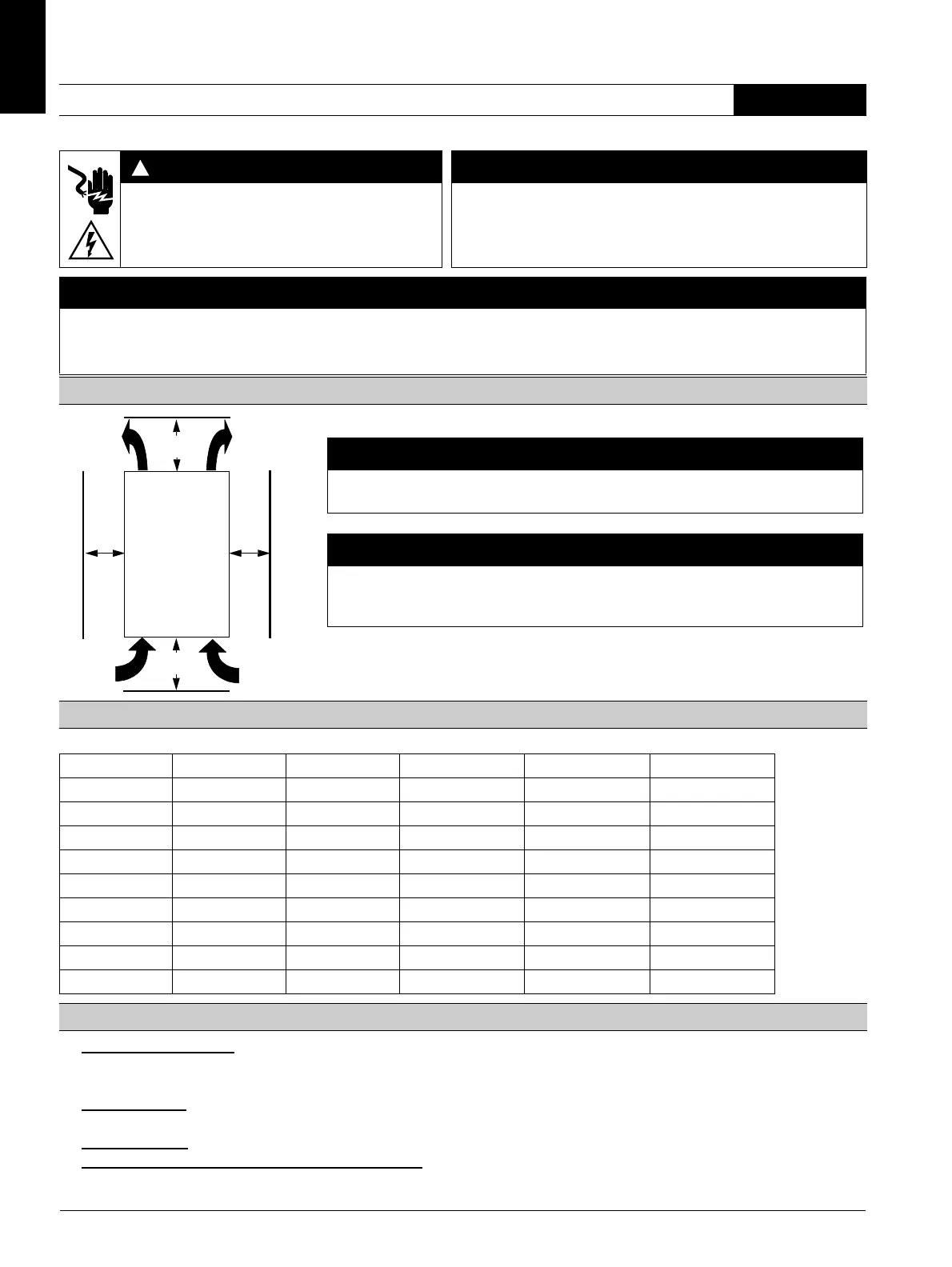

Einbauabstände in Einzelaufstellung (Dicht-an-dicht-Aufstellung siehe Sanftstarter-Handbuch)
Motorstromeinstellwerte
I
e
[A] I
min
[A] I
max
[A] CLASS 10 I
max
[A] CLASS 15 I
max
[A] CLASS 20
3RW40 24-... 12,5 5 12,5 11 10
3RW40 26-... 25,3 10 25,3 23 21
3RW40 27-... 32,2 17 32,2 30 27
3RW40 28-... 38 23 38 34 31
3RW40 36-... 45 22,5 45 42 38
3RW40 37-... 63 25,5 63 50 46
3RW40 38-... 72 34,5 72 56 50
3RW40 46-... 80 42,5 80 70 64
3RW40 47-... 106 46 106 84 77
Programmieren des ON/RUN Ausgangs 13/14 (Werkseinstellung: ON) (Grafikteil, Bild 3)
!
1
1
3
5
2
4
6
a
≥ 60 mm
[≥ 2.36 in]
≥ 40 mm
[≥ 1.56 in]
ACHTUNG
Beachten Sie beim Einbau des Geräts die angegebenen Abstände, damit genügend Luft für
Kühlung zirkulieren kann. Das Gerät wird von unten nach oben belüftet.
VORSICHT
Gefahr von Sachschäden.
Achten Sie darauf, dass keine Flüssigkeit, kein Staub oder leitender Gegenstand in den
Sanftstarter gelangt.
a
a) 3RW40 2: 15 mm [0.59 in]
3RW40 3; 3RW40 4: 30 mm [1.18 in]
