26 3ZX1012-0RW40-2DA1
软启动器 3RW40 2, 3RW40 3, 3RW40 4
中文
中文
安装前，一定要仔细阅读并理解此规程，以便正确操作和维护此设备。
取决于 CLASS- 设定调整的额定电机电源设定值 在环境温度为摄氏 40°
ٛ
眀
1. 开始编制程序：（如图 2 所示去掉设备 3RW40 2 的盖板。） 按住按键 "RESET MODE" (2)2 秒钟以上，直到 LED
"DEVICE" (5) 显示灯闪绿色。 按住按键 "RESET MODE" (2) 不放 并按住按键 "RESET/TEST" (1)1 秒钟以上，直到 LED
"DEVICE" (5) 闪红色。
2. 模式显示：
LED "STATE/BYPASSED/FAILURE" (6) 闪绿色： ON 模式 LED "STATE/BYPASSED/FAILURE"(6) 闪绿色：
RUN 模式
3. 更换模式：
操作按键 "RESET MODE" (2)。
4. 结束编程，存储设置： 按住按键 "RESET/TEST" (1) 1 秒钟以上，直到 LED "DEVICE" (5) 显绿色。
危险
注意
危险电压
致命或重伤危险。
工作开始前关掉设备与机器的电压。
一个安全的设备运作只有在使用所许可的元件的情况下才
能得以保证！
危险
危险电压。致命或重伤危险。
为了避免受到电击或烧伤，机器有电压时，不去触摸电机控制器的接线端。电机控制器在关机
状态时，输出接线端处也有电压。

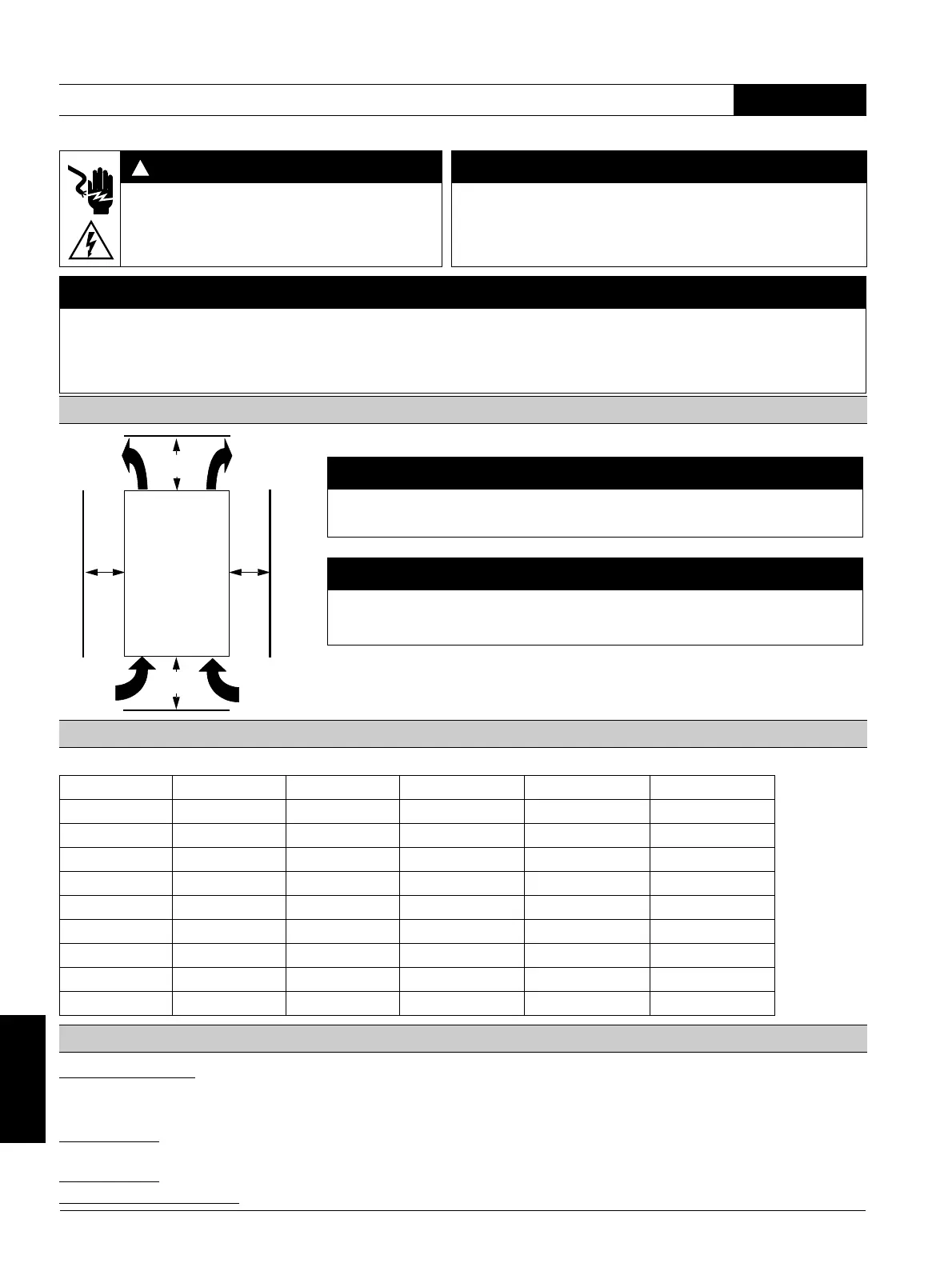

单个启动器的安装间距 （多个启动器安装布局参见软启动器手册）
电机电源设定值
I
e
[A] I
min
[A] I
max
[A] CLASS 10 I
max
[A] CLASS 15 I
max
[A] CLASS 20
3RW40 24-... 12,5 5 12,5 11 10
3RW40 26-... 25,3 10 25,3 23 21
3RW40 27-... 32,2 17 32,2 30 27
3RW40 28-... 38 23 38 34 31
3RW40 36-... 45 22,5 45 42 38
3RW40 37-... 63 25,5 63 50 46
3RW40 38-... 72 34,5 72 56 50
3RW40 46-... 80 42,5 80 70 64
3RW40 47-... 106 46 106 84 77
ON/RUN 输出端连接 13/14 的编程 （工厂设置：ON）（图表部分，图 3）
!
1
1
3
5
2
4
6
a
≥
60 mm
[
≥
2.36 in]
≥
40 mm
[
≥
1.56 in]
注意
在安装此机器时，一定要注意规定的间距，以此保证足够的冷却空气流通。
此机器是从下往上通风的。
注意
设备损坏危险。
一定要注意不要有液体、灰尘或导电物体进入软启动器里面。
a
a) 3RW40 2: 15 mm [0.59 in]
3RW40 3; 3RW40 4: 30 mm [1.18 in]
