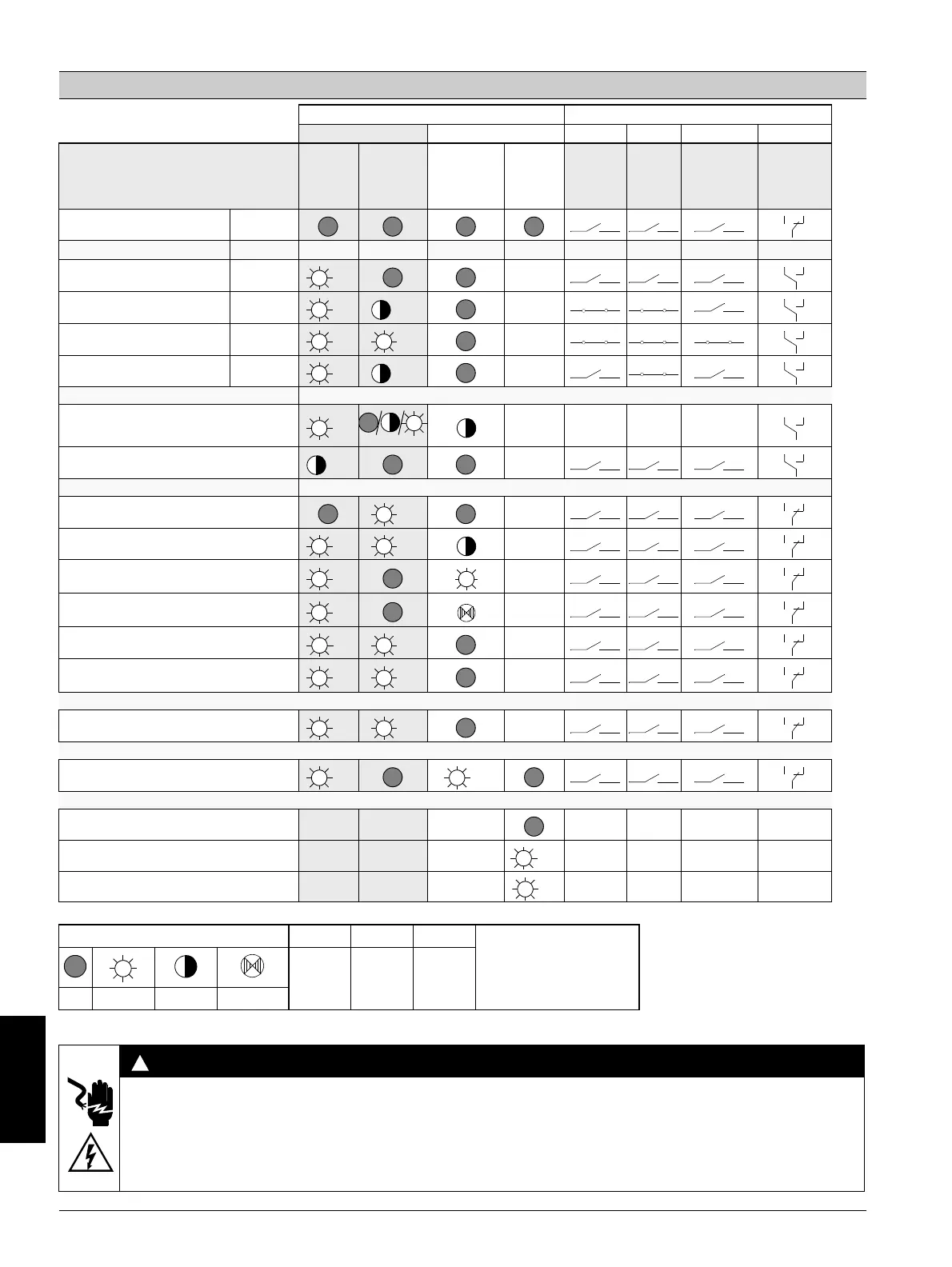

显示器及按钮一览
LED- 显示 3RW40 辅助连接
软启动器
电机保护
3RW40
DEVICE
(rd/gn/ylw)
STATE /
BYPASSED
/ FAILURE
(gn/rd))
OVERLOAD
(rd)
RESET
MODE
(ylw/gn)
13 14
(ON)
13 14
(RUN)
24 23
(BYPASSED)
96 95 98
FAILURE /
OVERLOAD
U
s
= 0
运转状态
开
关
0
启动
1
旁通
1
减速停止
0
警告
禁止使用 Ie/Class- 设置
启动被终止 , 设备太热
故障
电子部件禁止用供电电压
不允许用的 Ie/Class- 设置和 IN (0 -> 1)
电极保护断电
过负荷继电器 / 过敏电阻
过敏电阻电机保护
电线破损 / 短路
热超负荷设备
- 缺少的负载电压
- 缺相，缺负荷
设备故障
测试功能
1)
按 TEST 键 5 秒以上
RESET MODE ( 按此键转换 )
手动重设
自动重设
Remote Reset 见图 6.2
LED 灯显示
1)
Test 电机保护断路
gn
=
ylw
=
rd
=
关 开 闪烁 快速闪烁 绿色 黄色 红色
警告
自动重新启动
会导致人员死亡、重伤或物品损坏。
如果在重新待命准备时间过后，电机出人意料的自行重新启动会导致人员伤亡或物品损坏时，千万不能使用自动复位模块
(RESET MODE) 的功能。
启动命令必须在给重设命令之前调回去 （比如通过 SPS），因为在复位命令之后等待启动命令时，设备会进行再次自行启动。电机
保护脱钩尤其是这样。出于安全考虑，建议把总故障输出端 （接线端 95 和 96）接到控制上去。
