Siemens SIRIUS Series

3ZX1012-0RW40-1AA1 17

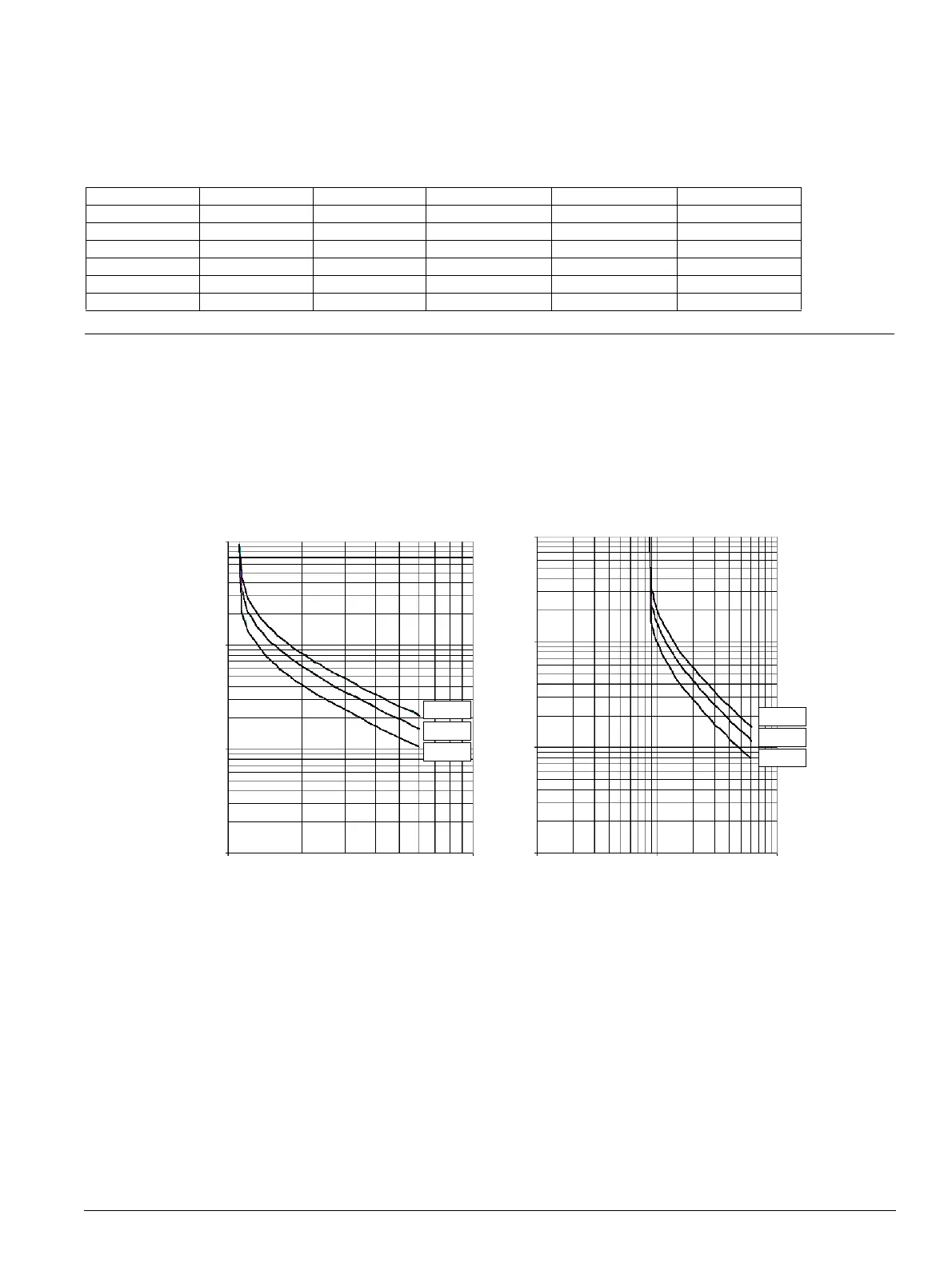

Zulässige Motorstromeinstellwerte in Abhängigkeit von der CLASS-Einstellung
Permitted motor current settings depending on CLASS setting
Valeurs de réglage admissibles du courant moteur en fonction du réglage de CLASS
Ajustes admisibles de la corriente del motor en función del ajuste de CLASS
Valori di impostazione ammessi della corrente motore in funzione dell'impostazione CLASS
Os valores de ajuste da corrente do motor permissíveis, dependem do ajuste CLASS
I
e
[A] I
min
[A] I
max
[A] CLASS 10 I
max
[A] CLASS 15 I
max
[A] CLASS 20
3RW40 55-... 134 59 134 134 124
3RW40 56-... 162 87 162 152 142
3RW40 73-... 230 80 230 210 200
3RW40 74-... 280 130 280 250 230
3RW40 75-... 356 131 356 341 311
3RW40 76-... 432 207 432 402 372
Class 10
Class 15
Class 20
Class 10
Class 15
Class 20
Auslösezeit / sek. Tripping time / sec. Temps de déclenchement / sec. Tiempo de disparo / seg. Tempo di sgancio / sec. Tempo de libertação / seg.
1,0 10,0
x I
e
0,1 10,0
x I
e
1,0
1
10
100
1000
1
10
100
1000
Auslösekennlinien bei Symmetrie
Tripping characteristics with symmetry
Caractéristique de déclenchement en régime d'équilibre
Características de disparo con simetría
Caratteristica di sgancio in caso di simmetria
Linha de identificação de accionamento em caso de simetria
Auslösekennlinien bei Unsymmetrie
Tripping characteristics with asymmetry
Caractéristique de déclenchement en régime de déséquilibre
Características de disparo con asimetría
Caratteristica di sgancio in caso di asimmetria
Linha de identificação de accionamento em caso de assimetria
