Siemens SIVACON S4 Manual

2 8PQ9800-8AA45

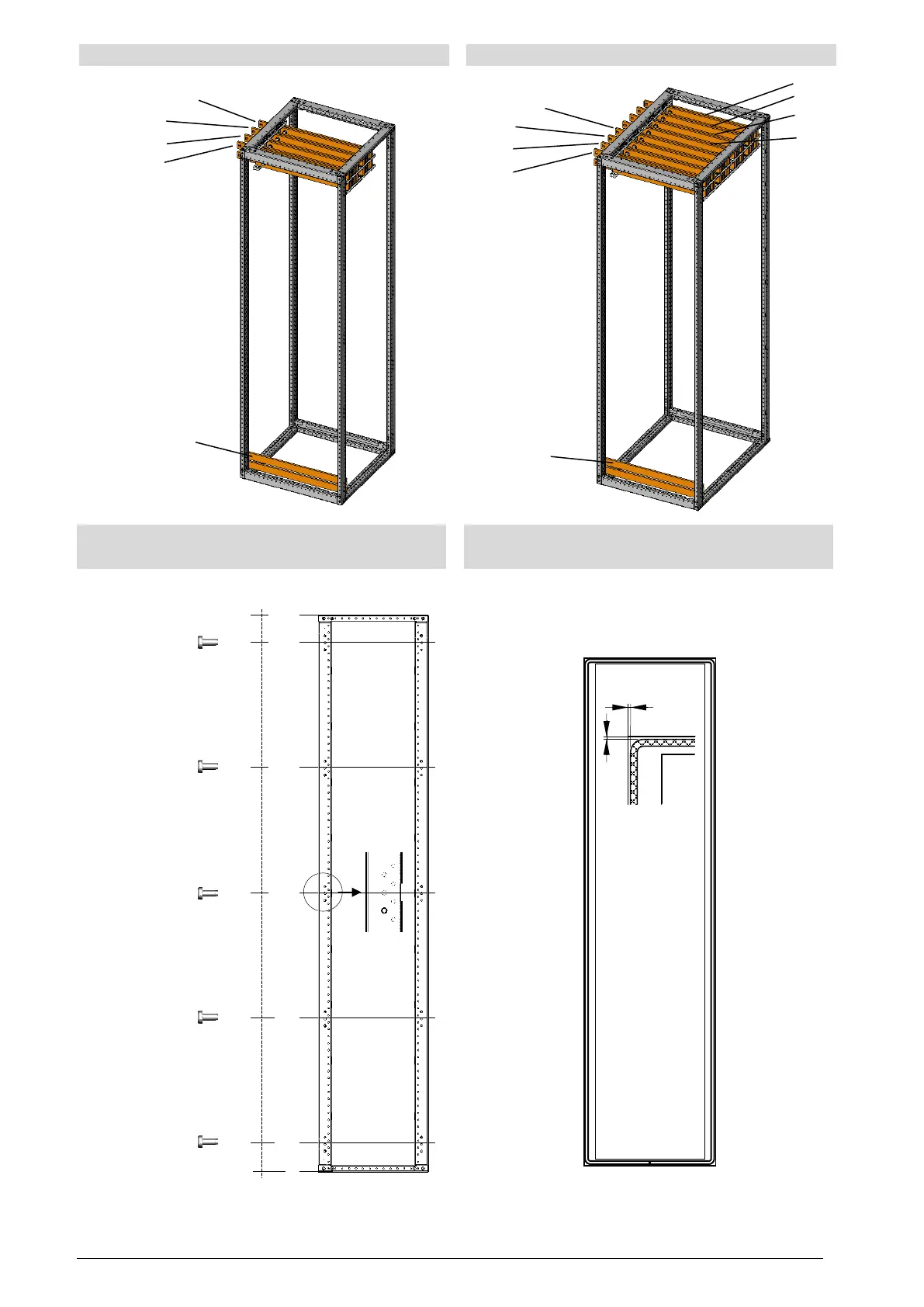

1 Estrutura do sistema de barramentos
1 Horizontal busbar design
2 Conjunto de campo mecânico
2 Mechanical cubicle joint
2.1 de IP30 a IP55 / IP30 up to IP55
2.2 IP43, IP54, IP55 (adicionalmente / additional)
Colocar uma cinta de vedação em torno de uma estrutura dos cam-
pos a ligar.
Attach sealing tape around the entire circumference of the frame of
one of the cubicles to be joined.
N (PEN)
L2
L1
L3
PE
Profundidade do campo /
Cubicle depth
400 mm
500 mm
600 mm
Corrente nominal até 3200 A /
Rated current up to 3200 A
Profundidade do campo /
Cubicle depth
800 mm
Sistema de barramentos duplo /
Dual busbar system
Corrente nominal até 4000 A /
Rated current up to 3200 A
5mm
5mm
PE
N (PEN)
L2
L1
L3
N (PEN)
L3
L2
L1
2000
1900
1450
1000
550
100
0
2100
1600
1100
600
100
2200
0
Alturas de campo em mm / Cubicle height in mm
Posição dos pontos de li-
gação de campo para
conjunto longitudinal em
mm
Position of the cubicle
joints for longitudinal
joints in mm
