2.6 Acoplamiento de la barra cortocircuitadora
2.6 Attaching the short-circuiting bar
Fig. 11 Alinear las perforaciones de la barra con los pernos.
Fig. 11: Mover la barra hacia abajo a la posición final, entonces
(solo con interruptores de tamaño 2 o 3) moverlo hacia el
lado a la posición final.
Fig. 11: Shift the bar downward to the end position, then (only with
breaker size 2 or 3) sideward to the end position.
Fig. 11: Shift the bar downward to the end position, then (only with
breaker size 2 or 3) sideward to the end position.
2.7 Apretura de las tuercas de fijación
2.7 Tightening the fixing nuts

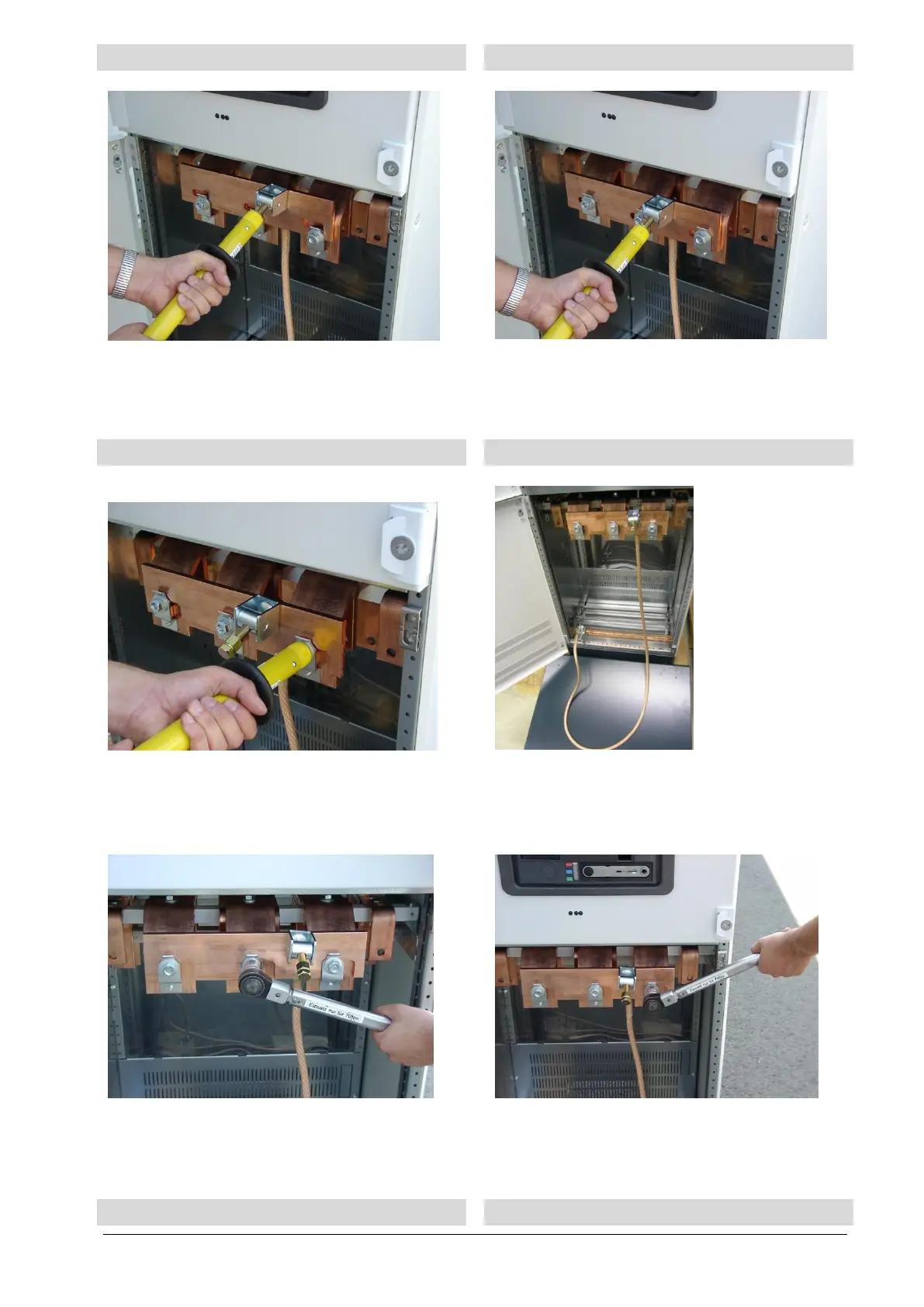

Figura 12: Apretar manualmente las tuercas de los conductores de fase
con la varilla de aislamiento
Fig. 12: Tighten the nuts of the phase conductors manually using the
insulating stick
Figura 13: Tuercas apretadas con la varilla de aislamiento
Fig. 13: All nuts tightened using the insulating stick
Figura 14: Apretar las tuercas de los conductores de fase con la llave
dinamométrica con 70 Nm
Fig. 14: Tighten the nuts of the phase conductors using a torque
wrench applying a torque of 70 Nm
Figura 15: Apretar la tuerca L3 con la llave dinamométrica con 70 Nm
Fig. 15: Tighten the L3 nut using a torque wrench applying a torque
of 70 Nm
2.8 Disposición segura del cable de puesta a tierra
2.8 Securely arranging the earthing cable
