Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 100
Nastavení polohy počitadla
Při nastavování polohy počítadla postupujte takto:
 Zatlačte pouzdro směrem nahoru a sejměte ho.
 Natočte počitadlo tak, aby bylo možné pohodlně číst údaje
na displeji.
 Počitadlo v této poloze nasuňte na montážní desku tak,
aby správně zapadlo.
Montáž na stěnu (oddělená montáž)
Při teplotě vody pod 10 °C nebo nad 90 °C namontujte
počitadlo přímo na stěnu.

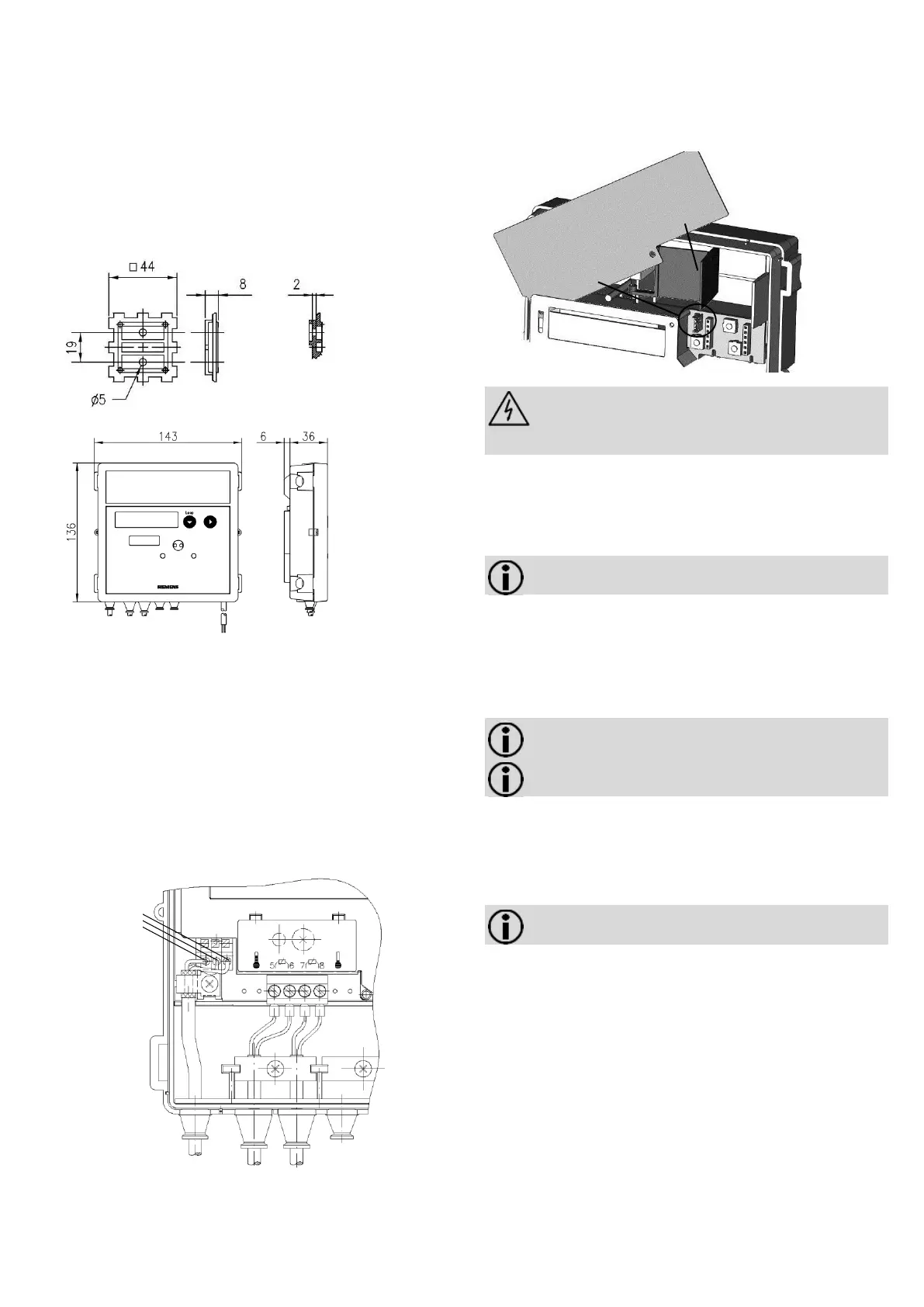

Obr. 7: Montážní deska – půdorys a řez
Obr. 8: Rozměry počitadla
Při montáži na stěnu postupujte takto:
 Odpojte počíiadlo z montážní desky.
 Odšroubujte montážní desku od tělesa průtokoměru.
 Připevněte montážní desku na stěnu.
 Počitalo opět zasuňte zpět.
U provedení s odpojitelným řídicím kabelem můžete tento
kabel v průběhu instalace odpojit a poté opět zapojit.
 Při opětovném zapojování dejte pozor, aby byly spárované
části vzájemně správně propojeny (průtoková část,
počitadlo).
 Dodržujte správné pořadí zapojování.
 Neprodlužujte řídicí kabel.
rot / red
blau / blue
weiß / white
Obr. 9
3.3 Napájení
Měřič může být volitelně napájen buď z baterie nebo
prostřednictvím napájecích modulů. Síťové napájecí moduly
110 V / 230 V jsou zality a odpovídají třídě ochrany II. Tyto
napájecí moduly lze do přístroje kdykoli vložit nebo z přístroje
vyjmout.
Obr. 10
Výstraha: Neotevírejte baterie. Zabraňte styku baterií
s vodou a jejich vystavení teplotám nad 80°C.
Zajistěte likvidaci použitých baterií ve vhodných
sběrných místech.
U provedení 110 V AC a 230 V AC je již od výrobce vyveden
ven kabel, který je třeba připojit k příslušnému uvedenému
síťovému napětí. Provedení 24 V ACDC je namísto kabelu
vybaveno připojovacími svorkami.
Vložení baterie
Poznámka: Instalovány smějí být pouze baterie
schválené výrobcem.
Při instalaci baterie postupujte takto:
 Čtyři postranní západky víka krytu zatlačte směrem dovnitř
a sejměte víko.
 Poté otáčejte štítkem proti směru hodinových ručiček,
dokud neucítíte doraz.
 Pro uvolnění příslušného místa pro baterii přesuňte
odpovídajícím způsobem červenou zajišťovací klapku.
Poznámka: Levý prostor pro 2× články AA nebo 1×
článek C, pravý prostor pro 1× článek D.
Poznámka: Baterie AA a C se zaklapují do držáku.
 Baterii vložte náležitým způsobem do správného prostoru s
dodržením vyznačené polarity.
 Štítek opět otočte ve směru hodinových ručiček do výchozí
polohy.
Montáž síťového napájecího modulu
Poznámka: Provedení 110 V / 230 V smí zapojovat
výhradně kvalifikovaná osoba.
Při instalaci napájecího modulu postupujte takto:
 Přesuňte červenou zajišťovací klapku doleva.
 Vyjměte směrem vzhůru pravou vnější gumovou
průchodku.
 Provlékněte propojovací kabel modulu pro síťové napětí
touto průchodkou.
 Modul vložte do pravého horního rohu počítadla.
 Průchodku s vedením opět shora zasuňte na původní
místo.
 Zapojte vodiče v souladu s vyznačeným popisem.
Připojte propojovací kabel pro nízké napětí do konektoru na
desce elektroniky.
Zajišťovací klapka
Konektor
červený
modrý
bílý

Siemens UH50 Series Specifications

General

Type	Ultrasonic flowmeter
Accuracy	±1% of reading
Communication	HART
Power Supply	24 V DC
Output	4 to 20 mA
Operating Temperature	-20 to +60 °C (-4 to +140 °F)
Resolution	0.001 m/s
