Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 101
Poznámka: U provedení 24 V ACDC používejte
pouze kabely o průřezu 5,0...6,0 mm.
Poznámka: Napájecí síťový modul pro 110 V nebo
230 V zajistěte v blízkosti měřiče pojistkou 6 A a
opatřete ho ochranou proti manipulaci.
Síťový napájecí modul při výměně měřiče
Při výměně měřiče po uplynutí platnosti ověření postupujte
takto:
 Vyjměte síťový napájecí modul i s kabelem a průchodkou.
 Namontujte nový měřič.
 Vložte modul zpět.
Poznámka: Vzhledem ke shodě s třídou ochrany II
není při této činnosti třeba vypínat zdroj napětí.
Rozhraní počitadla
Měřiče UH50 jsou standardně vybaveny optickým rozhraním
podle EN 62056-21:2002. Kromě toho lze pro účely dálkového
odečtu použít až dva z následujících komunikačních modulů:
 Impulsní modul
 CL modul
 M-Bus modul G2
 M-Bus modul G4
 M-Bus modul G4 MI se 2 impulzními vstupy
 Analogový modul
 Radiový modul 434 MHz
 GSM modul
 GPRS modul
 Radiový modul 868 MHz
 Zigbee modul
Tyto moduly nemají zpětné působení na záznam spotřeby.
Mohou být kdykoli dodatečně osazeny bez porušení úřední
značky.
3.4 Komunikační moduly
Poznámka: Při instalaci těchto modulů je třeba dbát na
zajištění nezbytné ESD ochrany.
Je možné instalovat až 2 komunikační moduly.

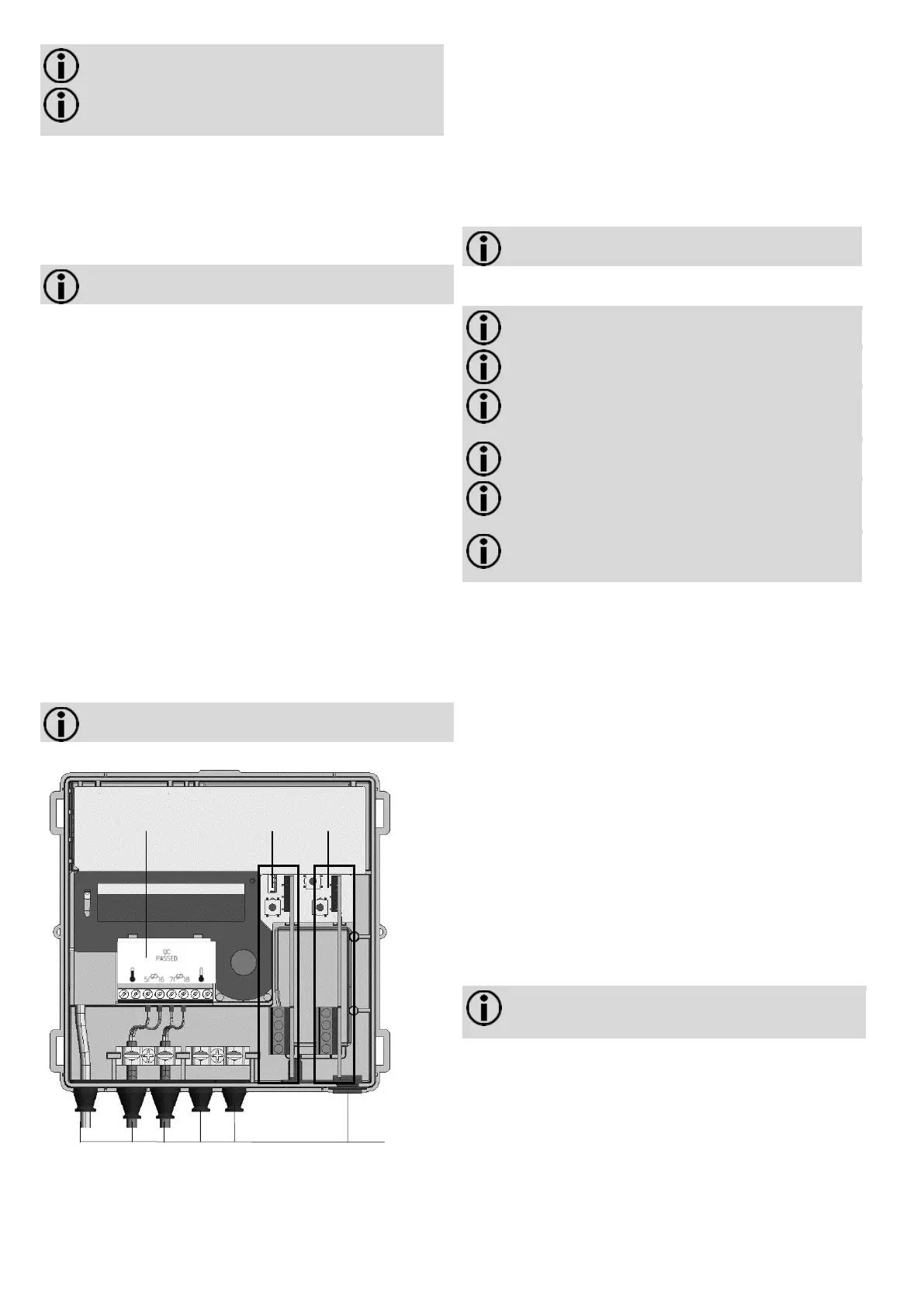

Obr. 11
Instalace komunikačního modulu
Komunikační moduly se připojují pomocí 6-pólového
konektoru bez zpětného působení, takže je kdykoli možná
jejich instalace nebo výměna.
Při instalaci komunikačního modulu postupujte takto:
 Nastavte komunikační modul do správné polohy.
 Nasaďte komunikační modul opatrně do obou vodicích
drážek a zasuňte ho.
 Pro připojení komunikace externím kabelem prořízněte
průchodku podle příslušného průřezu přívodního kabelu.
Poznámka: Kabelové průchodky otevírejte tak, aby
těsně obepínaly kabel.
 Kabel provlečte průchodkou z vnější strany.
 Kabel odizolujte a připojte.
Poznámka: Na straně měřiče nepřipojujte stínicí
vodič.
Poznámka: Pozor na povolené kombinace a použití
správného konektoru pro komunikační moduly.
Poznámka: Technické údaje a informace o
komunikačních modulech najdete v příslušné
dokumentaci.
Poznámka: Povolené kombinace najdete v pokynech
pro projektování pro zařízení UH50...
Poznámka: Měřič samostatně rozpozná vložené
moduly nejpozději do 30 sekund po jejich instalaci a
poté je připraven na komunikaci nebo výstup impulzů.
Poznámka: Typ vloženého modulu je možné zobrazit
v rámci servisní úrovně, a to v závislosti na
parametrizaci zobrazení.
Připojovací svorky
Pro připojení externích vodičů k modulům se používají 2-
pólové nebo 4-pólové svorkovnice.
 Délka odizolování je 5 mm
 Možnosti připojení
 pevné nebo pružné, 0,2 - 2,5 mm²
 pružné s dutinkou, 0,25 - 1,5 mm²
 velikost vodičů 26 - 14 AWG
 Vícevodičové připojení (2 vodiče stejného průřezu)
 pevné nebo pružné, 0,2 - 0,75 mm²
 pružné s dutinkou bez plastové průchodky,
0,25 - 0,34 mm²
 pružné s dutinkou TWIN s plastovou průchodkou,
0,5 - 0,75 mm²
 Doporučený šroubovák:
 0,6 × 3,5 mm
 Utahovací moment: 0,4 Nm
3.5 Pevně instalovaná teplotní čidla
Poznámka: U teplotních čidel namontovaných ve
výrobním závodě se nesmí oddělovat, zkracovat ani
prodlužovat kabely.
 Teplotní čidla vložte do příslušných ponorných jímek,
kulových kohoutů nebo T-kusů.
 Pro zabránění manipulaci zajistěte teplotní čidla a závitové
přípojky montážními plombami.
Modul 1
Modul 2
Úřední značka
Průchodky
