Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 106
3. Bekötés
A fogyasztásmérő bekötését a következőképpen kell végezni:
 A fogyasztásmérőn lévő felirat alapján határozza meg a
beszerelés helyét.
Tudnivaló: Hőmennyiség mérő vagy kombinált
Hő-/ hűtési energia mérő esetén a beszerelés helyi
hideg oldal a visszatérő ágnak , a meleg oldal az
előremenő ágnak felel meg .
Tudnivaló: Hűtési energia mérő esetén a
beszerelés helyi meleg oldal a visszatérő ágnak ,
a hideg oldal az előremenő ágnak felel meg .
 Vegye figyelembe a számláló méreteit és ellenőrizze, hogy
van-e elég szabad tér annak beszereléséhez.
 A fogyasztásmérő beszerelését megelőzően alaposan
öblítse át a berendezést.
 A fogyasztásmérőt függőlegesen vagy vízszintesen
szerelje a tolózárak közé, úgy, hogy a burkolaton található
nyíl az áramlás irányába mutasson. Ehhez vegye
figyelembe a bekötési példákat!
 A hőmérséklet-érzékelőt ugyanabba a körbe szerelje be,
mint a fogyasztásmérőt.
 Az illetéktelen beavatkozás elleni védelem céljából
plombálja le a hőmérséklet-érzékelőket és a menetes
csőkötéseket.
 Vegye le a szállításhoz használt gumiszalagot ill. a
kábelösszekötőt a térfogatmérőtől jövő kábelről.
Üzemeltetéskor a hőérzékelő kábel és a vezérlőkábel nem
feküdhet fel közvetlenül a térfogatmérő egységre.
 Ha a fogyasztásmérőt hűtési energia mérőként építi be,
akkor vegye figyelembe a megfelelő tudnivalókat.
A beépítésre vonatkozó tudnivalók
Be- vagy kiömlő szakaszokra nincs szükség. Ha a
fogyasztásmérőt két rendszer közös visszatérő ágába szereli
be, akkor jelölje ki a beszerelés helyét úgy, hogy a T-idomtól
mért minimális távolság 10 x Na legyen. Ez a távolság
biztosítja a különböző hőmérsékletű vizek megfelelő
összekeveredését. A hőmérséklet-érzékelő kiviteltől függően
T-idomokba, golyósszelepekbe, közvetlenül bemerülően vagy
hővédő tokban építhető be. A hőmérséklet-érzékelők végének
legalább a csőkeresztmetszet feléig be kell nyúlniuk a csőbe.
Tudnivaló: A beszerelésnél gondoskodjon róla, hogy
üzem közben ne kerülhessen víz az aritmetikai
egységbe.

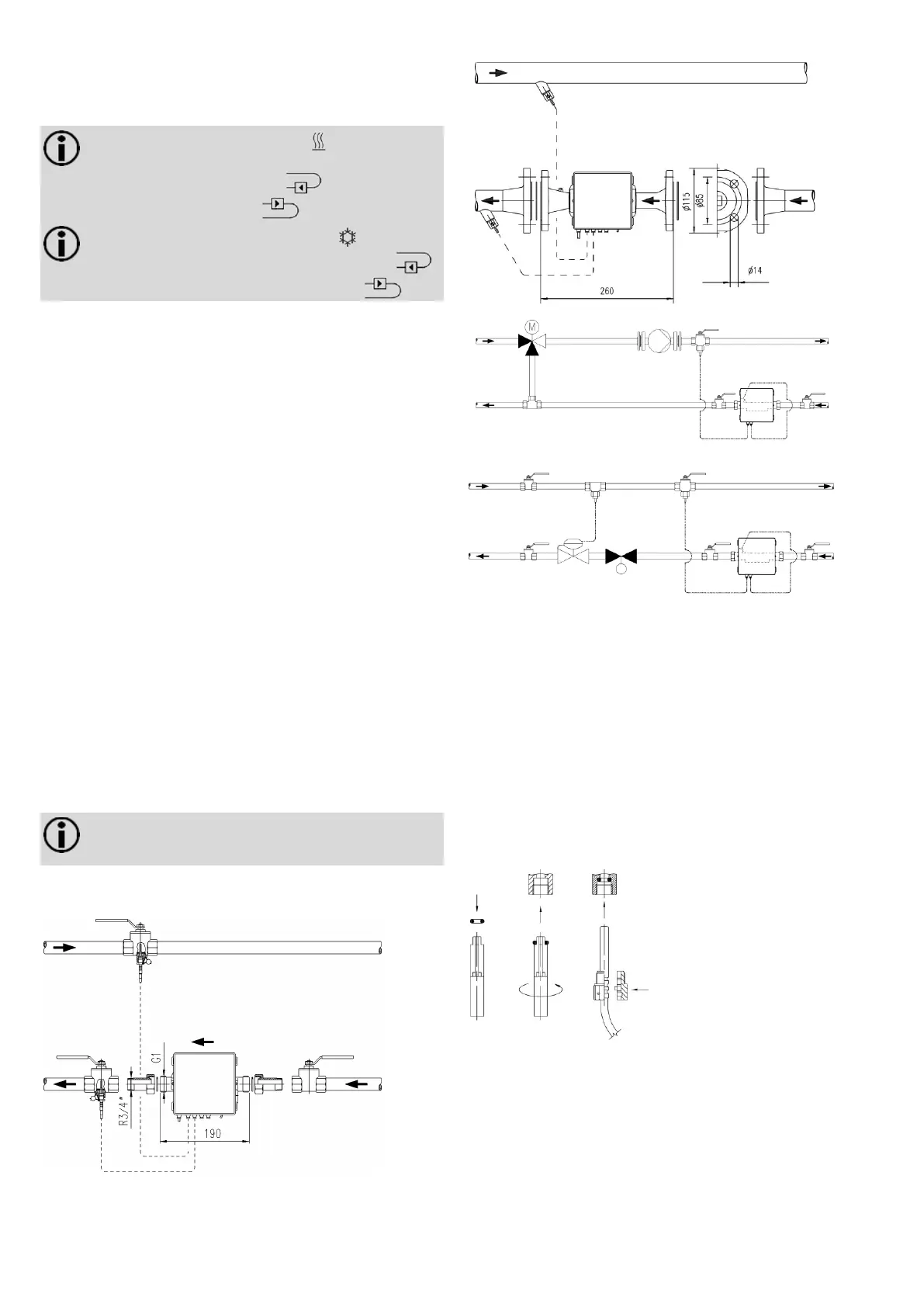

Bekötési példák
Golyósszelep
1. ábra: Bekötés golyósszeleppel (DN25-ig ajánlott)
Behegeszthető merülőhüvelyes karmantyú
2. ábra: Bekötés hővédő tokban (DN25 fölött ajánlott)
3. ábra: Bekötés a vízkörbe hozzákeveréssel; hőmérséklet-érzékelő elhelyezése
4. ábra: Bekötés a vízkörbe pl. fojtó kapcsolással (az átfolyás-érzékelő a
szabályzószelep / nyomáskülönbség-szabályzó előtt)
Az adapterkészletre vonatkozó szerelési tudnivaló (az
érzékelő közvetlenül bemerítve)
Az 5,2 x 45 mm méretű hőmérséklet-érzékelővel rendelkező
fogyasztásmérőkhöz szerelőkészletet mellékelnek. Ezáltal a
hőmérséklet-érzékelőt pl. egy betétbe vagy egy golyós csapba
közvetlenül belemerülően építheti be.
1. Szerelje a körszelvényű tömítőgyűrűt a mellékelt szerelési
segédeszközzel/csappal a beszerelési helyre.
2. Helyezze a műanyag hollander két felét a hőérzékelő
három hornyára.
3. Nyomja össze a csavarkötést, majd kézzel ütközésig
csavarja be azt a beépítési helyre (meghúzási nyomaték:
3-5 Nm).
5. ábra: Az adapterkészlet felszerelése
1.
2.
3.
