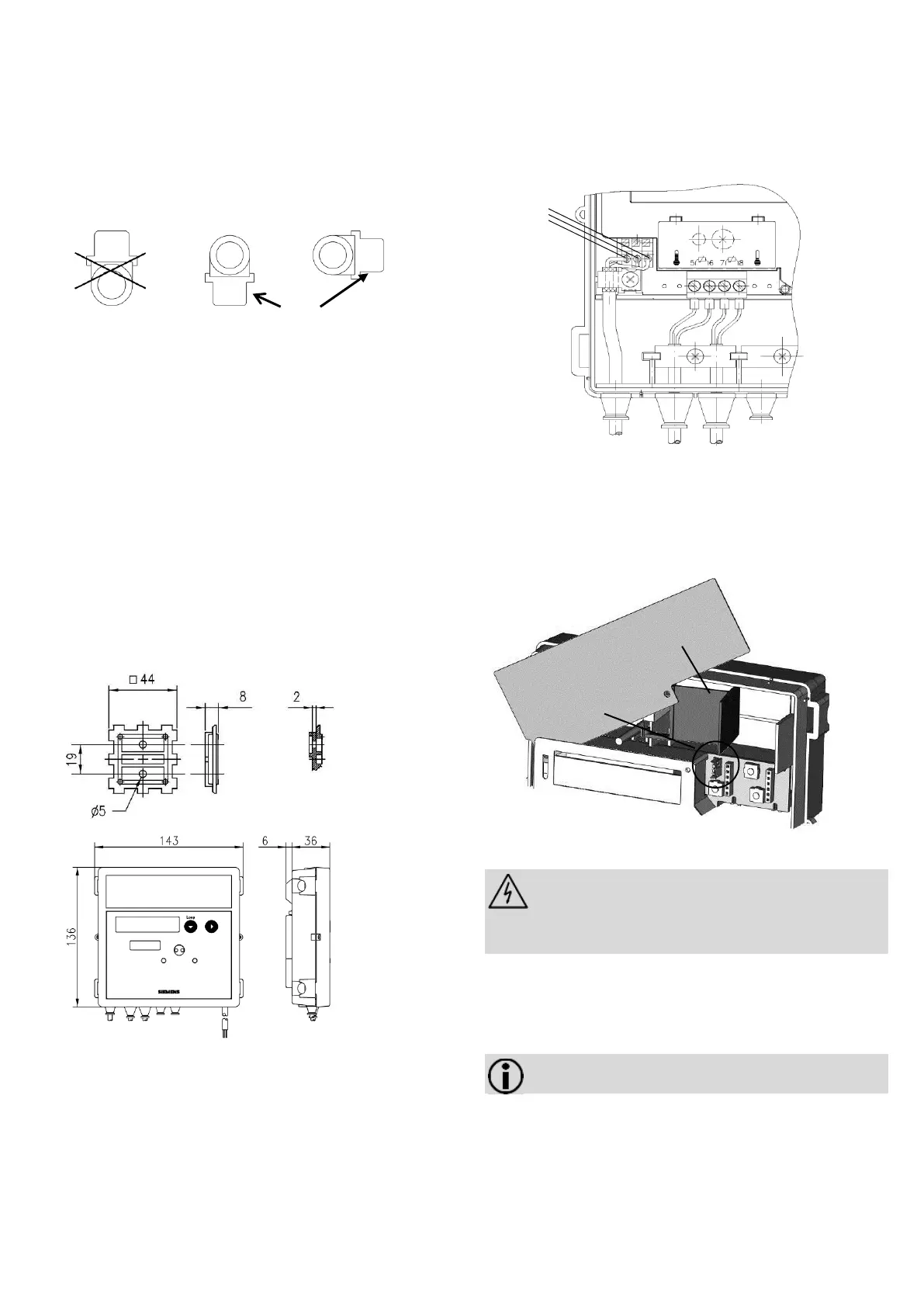

3.1 Beszerelés hűtési energiamérő esetén
Hűtési energia mérőként vagy kombinált hő-/ és hűtési energia
mérőként történő alkalmazáskor vegye figyelembe, hogy a
mérőcsövön található fekete burkolatnak oldalra vagy lefelé
kell mutatnia a képződő kondenzvíz okozta problémák
elkerülése érdekében. A hővédő tokokat úgy szerelje be, hogy
a hőérzékelő vízszintesen, vagy függőlegesen lefelé álljon.
Az elektronikát az átfolyás-érzékelőtől elkülönítve szerelje fel,
pl. a falra. Képezzen lefelé irányuló hurkot annak elkerülésére,
hogy a kondenzvíz a rákapcsolt vezetékek mentén az
aritmetikai egységbe folyhasson.
Az ultrahang-szonda burkolata
6. ábra: Ajánlott beszerelési helyzet hűtési energia mérésekor
3.2 Aritmetikai egység
Az aritmetikai egység környezeti hőmérséklete nem haladhatja
meg az 55 °C-t. Kerülni kell a közvetlen napsugárzást. 10 és
90 °C közötti vízhőmérséklet esetén az aritmetikai egységet a
térfogatmérő egységre vagy a falra szerelheti.
Az aritmetikai egység kiigazítása
Az aritmetikai egység kiigazítását a következőképpen
végezze:
 Tolja a burkolatot felfelé és vegye le azt.
 Fordítsa el az aritmetikai egységet, oly módon, hogy a
kijelzőt könnyen le lehessen olvasni.
 Tolja az aritmetikai egységet ebben a helyzetben az
adapterlemezre, amíg az be nem kattan.
Felszerelés falra (osztott felszerelés)
10 °C-nál alacsonyabb, ill. 90 °C-t meghaladó vízhőmérséklet
esetén szerelje az aritmetikai egységet a falra.
7. ábra: Az adapterlemez felülnézete és keresztmetszete
8. ábra: Az aritmetikai egység méretei
Falra szerelés esetén a következőképpen járjon el:
 Válassza le az aritmetikai egységet az adapterlemezről.
 Csavarja le az adapterlemezt a térfogatmérő elemről.
 Az adapterlemezt szerelje fel a falra.
 Ismét tolja fel az aritmetikai egységet.
A leválasztható vezérlővezetékkel rendelkező kiviteli
változatoknál a készülék felszereléskor ezt a vezetéket le lehet
választani, majd a felszerelést követően ismét rá lehet
csatlakoztatni azt.
 Csak a párosított részeket (térfogatmérő elem, aritmetikai
egység) kapcsolja össze egymással.
 Tartsa be a szabályos csatlakoztatási sorrendet.
 Ne hosszabbítsa meg a vezérlővezetéket.
rot / red
blau / blue
weiß / white
9. ábra
3.3 Áramellátás
A fogyasztásmérő áramellátása tetszés szerint biztosítható
elemről vagy tápfeszültség-modulról. A 110 V / 230 V
tápfeszültség-modulok öntött kivitelűek és II védelmi
osztályúak. A modulok bármikor átszerelhetők vagy
utólagosan felszerelhetők.
10. ábra
Az alapkivitelbe gyárilag nincs beépítve a tápfeszültség-modul.
Figyelem: Az elemeket nem szabad felnyitni. Az
elemek nem érintkezhetnek vízzel, ill. nem szabad
azokat 80°C-nál magasabb hőmérséklet hatásának
kitenni.. A használt elemeket a megfelelő
gyűjtőhelyeken kell leadni.
A 110 V AC és a 230 V AC kiviteli változatokban gyárilag
kivezettek egy kábelt, amelyet a megadott hálózati
feszültségre kell rákapcsolni. A 24 V ACDC kiviteli változat
kábel helyett csatlakozókapcsokkal rendelkezik.
Az elem beszerelése
Tudnivaló: Csak a gyártó által jóváhagyott elemek
használhatók.
Az elem beszerelését következőképpen kell végezni:
 Nyomja befelé a burkolatfedél négy oldalsó fülecsét és
vegye le a fedelet.
 Fordítsa a számlapot jobbról balra, amíg ütközést nem
érez.
 A megfelelő elemtartó rekesz szabaddá tételéhez helyezze
át a piros zárófedelet a megfelelő helyre.
Zárócsappantyú
Dugós csatlakozó
piros / red
kék / blue
fehér / white
