Siemens Building Technologies CE2M5324xx 15.05.2015 108
Tudnivaló: A bal oldali rekesz 2 db. AA vagy 1 db. C, a
jobb oldali pedig 1 db. D elem elhelyezésére szolgál.
Tudnivaló: A AA és a C méretű elemeket egy tartóba
kell bekattintani.
Tegye az elemet a jelölésnek megfelelően a helyes
polaritás szerint a megfelelő elemtartó rekeszbe.
Fordítsa a számlapot balról jobbra a kiindulási helyzetbe.
A tápfeszültség-modul beszerelése
Tudnivaló: A 110 / 230 V kiviteli változatok
csatlakoztatását villanyszerelőnek kell végeznie.
A tápfeszültség-modul beszerelését a következőképpen kell
végezni:
Helyezze a piros zárófedelet a bal oldalra.
Felfelé emelve vegye ki a jobb oldali külső gumicsőszájat.
Húzza ki a záródugót.
Fűzze át a modul hálózati feszültségének
csatlakozóvezetékét a gumicsőszájon.
Tegye a modult az aritmetikai egység jobb felső sarkába.
Felülről tegye vissza a csőszájat a vezetékkel.
Csatlakoztassa a vezetékereket a feliratozásnak
megfelelően.
Kösse be a kisfeszültség csatlakozóvezetékét az áramköri
kártyán található dugaszoló csatlakozóba.
Tudnivaló: A 24 V ACDC kivitelhez csak 5,0 ... 6,0 mm
átmérőjű vezetékeket használjon.
Tudnivaló: A fogyasztásmérő közelében helyezzen el
6A biztosítékot a 110 V, ill. 230 V feszültségű
tápegységek számára és biztosítsa azok védelmét a
manipulálással szemben.
Teendők a tápfeszültség-modullal a fogyasztásmérő
cseréjekor
A kalibrálás érvényességének lejártát követően a
fogyasztásmérő cseréjét a következőképpen kell végezni:
Hajtsa ki a tápegység-modult a kábelekkel és a hüvellyel.
Szerelje be az új aritmetikai egységet.
Tegye vissza a tápegység-modult.
Tudnivaló: A II védelmi osztálynak köszönhetően a
hálózati feszültséget ekkor nem kell lekapcsolni.
Az aritmetikai egység csatlakozói
A fogyasztásmérők alapkivitelben az EN 62056-21:2002
szerinti optikai csatolóval vannak felszerelve. A távoli
leolvasáshoz kiegészítőleg használható max. 2 az alábbi
kommunikációs modulok közül:
Impulzusmodul
CL-modul
M-Bus modul G2
M-Bus Modul G4
M-Bus Modul G4 MI 2 impulzus-bemenettel
Analóg modul
Rádiómodul 434 MHz
GSM modul
GPRS modul
Rádiómodul 868 MHz
Zigbee modul
Ezek a modulok nincsenek visszahatással a fogyasztó
regisztrálására. A modulok bármikor utólagosan felszerelhetők
a biztonsági jel megsértése nélkül.
3.4 Kommunikációs modulok
Tudnivaló: A modul beépítésekor vegye figyelembe az
elektrosztatikus kisülés elleni szükséges
óvintézkedéseket.
Max. 2 kommunikációs modult lehet beépíteni. A szabványos
kiviteli változatban gyárilag nincs kommunikációs modul
beszerelve.

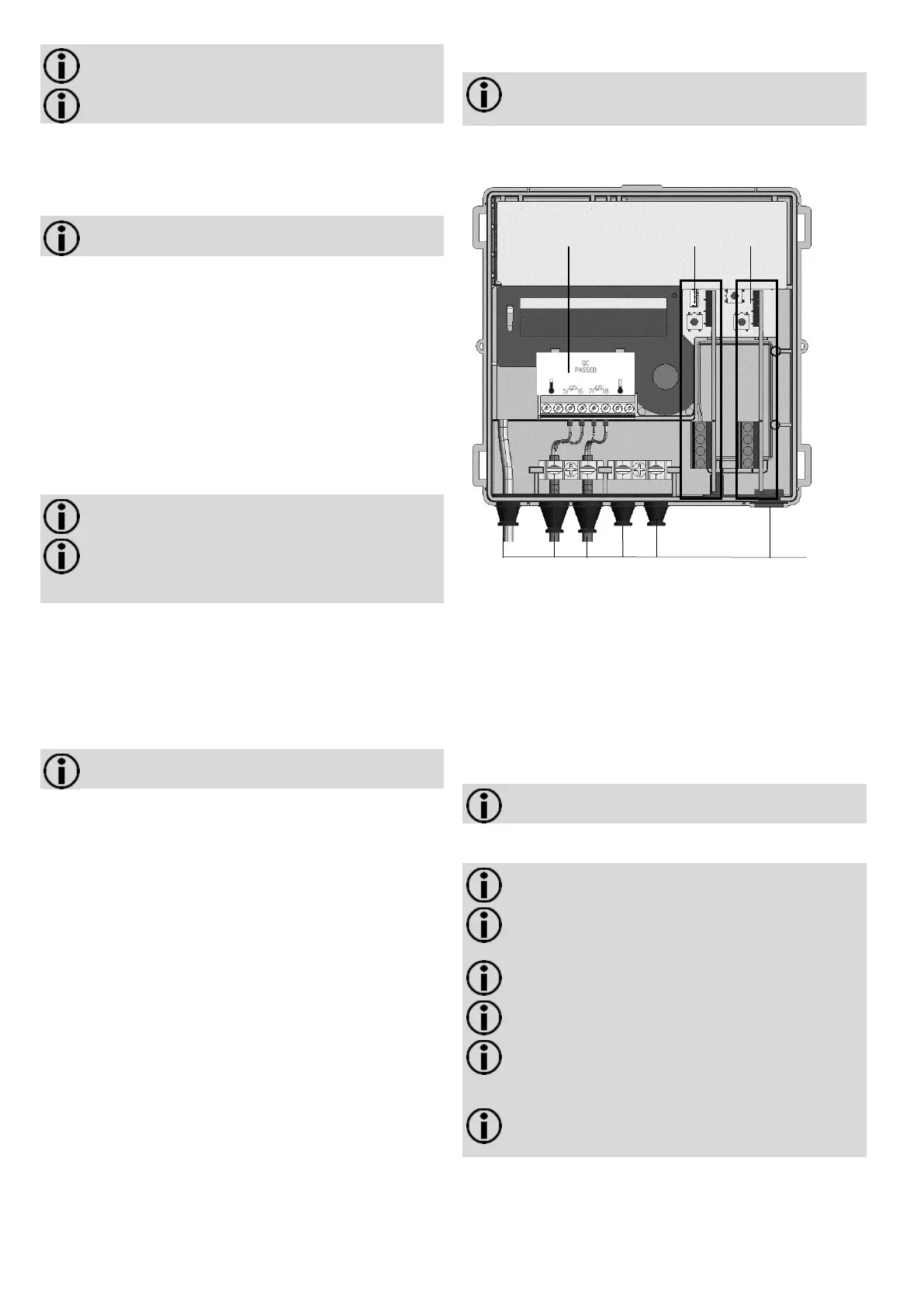

11. ábra
Kommunikációs modul beszerelése
A kommunikációs modulokat 6 pólusú visszahatásmentes
dugasz segítségével kell csatlakoztatni, úgyhogy a beszerelés
vagy az átszerelés bármikor lehetséges.
Kommunikációs modul beépítését a következőképpen kell
végezni:
Állítsa a kommunikációs modult a szabályos helyzetbe.
Óvatosan helyezze a kommunikációs modult a két
vezetőhoronyba és tolja be azt.
Külső kábel csatlakoztatásához nyissa szét a hüvelyt a
csatlakozóvezeték keresztmetszetének megfelelően.
Tudnivaló: A kábelátvezető hüvelyeket annyira kell
megnyitni, hogy azok szorosan körbefogják a kábelt.
Kívülről vezesse át a kábelt a hüvelyen.
Szigetelje és csatlakoztassa a kábelt.
Tudnivaló: A fogyasztásmérő oldalán ne
csatlakoztasson árnyékoló fonatot.
Tudnivaló: Vegye figyelembe a kommunikációs
modulok megengedett kombinációit és használja a
megfelelő csatlakozóhelyet.
Tudnivaló: A kommunikációs modul részletes műszaki
adatai annak dokumentációjában találhatók.
Tudnivaló: A megengedett kombinációk az UH50..
tervezési útmutatóban találhatók.
Tudnivaló: Legkésőbb 30 másodperccel a felszerelést
követően a fogyasztásmérő önállóan felismeri a
csatlakoztatott modulokat és készen áll a
kommunikációra, ill. az impulzus kiküldésére.
Tudnivaló: A dugaszolt modulok típusa a kijelző
paraméter-beállításától függően a szervizhurokban
jeleníthető meg.
