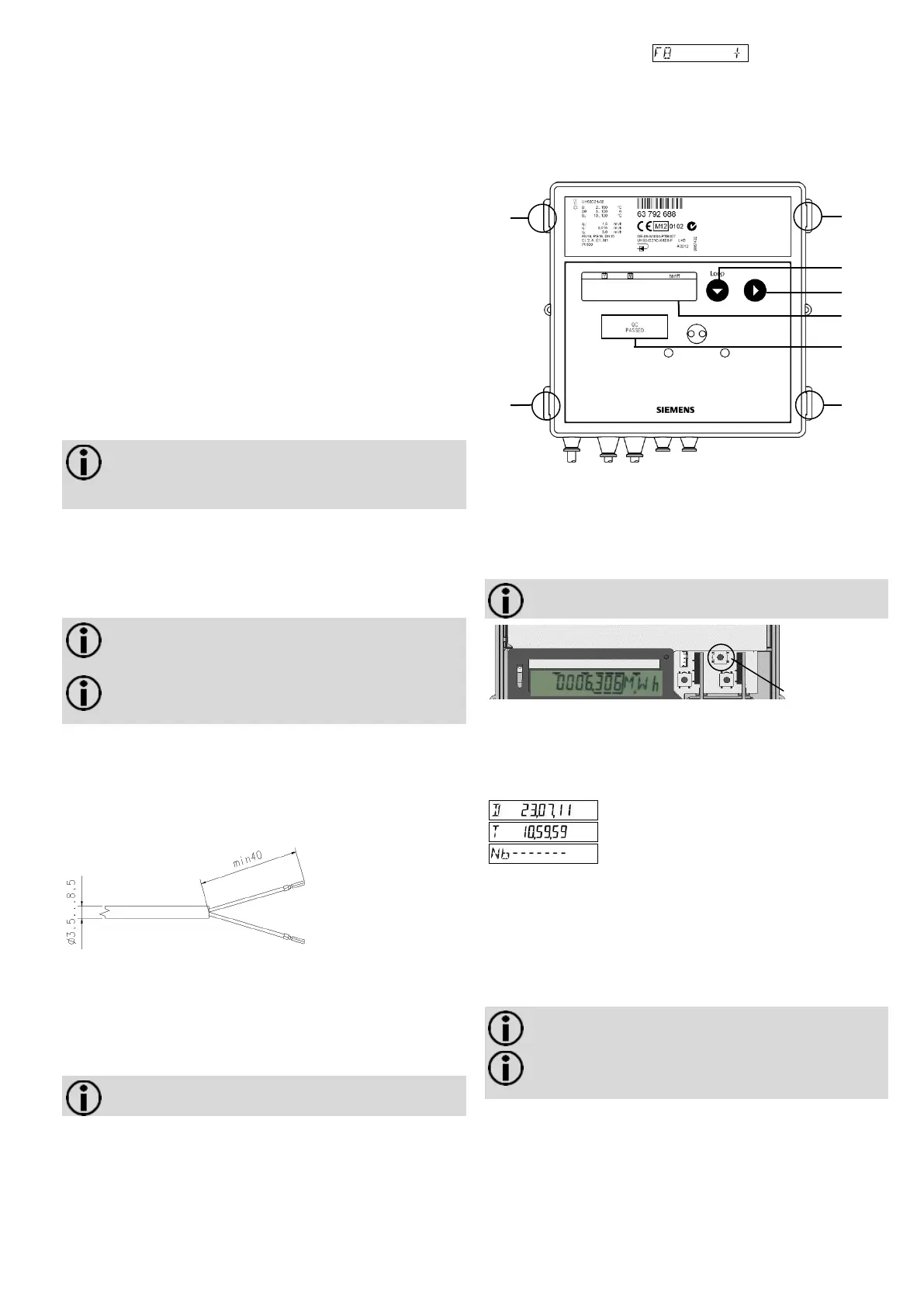

Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 109
Csatlakozókapcsok
A külső vezetékek modulokhoz való csatlakoztatásához 2, ill. 4
pólusú kapcsokat kell használni.
 Lecsupaszítási hossz: 5 mm
 Beköthetőség
 merev vagy flexibilis, 0,2 … 2,5 mm²
 flexibilis, érvéghüvellyel, 0,25 … 1,5 mm²
 Vezetékméretek: 26 … 14 AWG
 Többvezetékes csatlakozó (2 azonos keresztmetszetű
vezeték)
 merev vagy flexibilis, 0,2 … 0,75 mm²
 flexibilis, érvéghüvellyel, műanyag hüvely nélkül,
0,25 … 0,34 mm²
 flexibilis TWIN érvéghüvellyel, műanyaghüvellyel,
0,5 … 0,75 mm²
 ajánlott csavarhúzó:
 0,6 × 3,5 mm
 Meghúzási nyomaték: 0,4 Nm
3.5 Nem kivehető hőmérséklet-érzékelő
Tudnivaló: A gyárilag beépített, nem kivehető
hőmérséklet-érzékelők esetén a vezetékeket nem
szabad megbontani, megrövidíteni vagy
meghosszabbítani.
 Helyezze be a hőmérséklet-érzékelőket a hővédő tokokba,
golyósszelepekbe vagy T-idomokba.
 Az illetéktelen beavatkozás elleni védelem céljából
plombálja le a hőmérséklet-érzékelőket.
3.6 Kivehető hőmérséklet-érzékelő
Tudnivaló: Kivehető hőmérséklet-érzékelők
alkalmazása esetén azoknak saját kalibrálással vagy
konformitás-igazolással kell rendelkezniük.
Tudnivaló: A hőmérséklet-érzékelő kábelének
maximális hossza 10 m. Meghosszabbítása nem
megengedett.
 Nyomja befelé a burkolatfedél négy oldalsó fülecsét és
vegye le a fedelet.
 A meleg oldal hőmérséklet-érzékelőjének vezetékét kívülről
vezesse át a balról 2. kábelátvezető hüvelyen, a hideg
oldal hőmérséklet-érzékelőjének vezetékét a balról 3.
kábelátvezető hüvelyen.
 Csupaszítsa le mindkét vezetéket az ábra szerint.
Érvéghüvelyek
12. ábra
 Csatlakoztassa a kábelereket a rányomtatott kapcsolási
rajz szerint.
A 2 vezetékes csatlakoztatás az 5/6 és a 7/8 kapoccsal
történik.
Ez érvényes egy 2 vezetékes hőmérséklet-érzékelő
csatlakoztatására is egy 4 vezetékes csatlakozóhoz.
Tudnivaló: A fogyasztásmérő oldalán ne
csatlakoztasson árnyékoló fonatot.
 Helyezze be a hőmérséklet-érzékelőket a hővédő tokokba,
golyósszelepekbe vagy T-idomokba.
 Az illetéktelen beavatkozás elleni védelem céljából
plombálja le a hőmérséklet-érzékelőket.
Ha az LCD kijelzőn az jelenik meg, ezt a
hibajelzést a 4.4 "A paraméter-beállítási funkció behívása"
menüpontban leírtak szerint állíthatja vissza.
 Tegye fel a burkolat fedelét és nyomja meg azt könnyedén,
amíg az összes fülecs hallhatóan be nem kattan.
4. Parametrizálás
13. ábra
Szám
Leírás
1; 6; 7; 8
A fedél rögzítőfülecsei
2
1. billentyű
3
2. billentyű
4
Folyadékkristályos kijelző
5
Biztosítójel
Tudnivaló: A szervizbillentyű kezeléséhez ideiglenesen
vegye le a burkolat fedelét.
14. ábra
4.1 Dátum/pontos idő beállítása:
A fogyasztásmérőt a tápegységgel vagy új, a helyszínen
behelyezett elemmel indítsa el, adott esetben közvetlenül a
dátum és a pontos idő beállító menüjében.
Dátum bevitele
Pontos idő bevitele
Visszaugrás a normál (manuális) üzemmódba
A dátumot és a pontos időt a következőképpen kell beállítani:
 Nyomja le az 1. billentyűt, annyiszor, hogy megjelenjen a
kívánt érték.
 Nyomja le a 2. billentyűt. Módosítsa a dátum vagy a pontos
idő értékeit a 4.6 „Paraméterbeállítás“ fejezetben
ismertetettek szerint.
4.2 A fogyasztásmérő paramétereinek beállítása
Tudnivaló: Ha a műszer elemről működik, akkor a
gyors impulzushoz "D" elemre van szükség.
Tudnivaló: A kívánt gyors impulzusokhoz a
paramétereket megfelelő módon be kell állítani a
paraméterbeállító szoftverrel.
Szervizbillentyű
3
4
5
8
7
1
2
6
