Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 32
Napomena: Za modele od 24 V ACDC upotrebljavajte
isključivo kabele promjera 5,0 ... 6,0 mm.
Napomena: Mrežne dijelove za 110 V odnosno 230 V
osigurajte u blizini mjerača sa 6 A i zaštitite mrežne
dijelove od manipulacije.
Naponski modul kod zamjene mjerača
Za zamjenu mjerača nakon isteka valjanosti kalibracije postu-
pajte kako slijedi:
 Otklopite naponski modul s kabelom i tuljcem prema vani.
 Ugradite novi mjerač
 Ponovno postavite modul.
Napomena: Radi klase zaštite II ne mora se pritom
isključivati mrežni napon.
Sjecišta računske jedinice
Mjerači su serijski opremljeni s optičkim sjecištem prema
EN 62056-21:2002. Za daljinsko očitavanje možete dodatno
umetnuti do dva sljedeća komunikacijska modula:
 Impuls-modul
 CL-modul
 M-bus-modul G2
 M-bus-modul G4
 M-bus-modul G4 MI s 2 ulaza impulsa
 Analogni modul
 Radiofrekvencijski modul 434 MHz
 GSM-modul
 GPRS-modul
 Radiofrekvencijski modul 868 MHz
 Zigbee-modul
Ovi moduli ne uzrokuju povratno djelovanje na registriranje
potrošnje. Module možete u svako vrijeme nadograditi bez
oštećenja sigurnosne oznake.
3.4 Komunikacijski moduli
Napomena: Pri ugradnji modula pridržavajte se
potrebnih ESD-zaštitnih mjera.
Mogu se ugraditi do dva komunikacijska modula. U standard-
noj izvedbi tvornički nije ugrađen komunikacijski modul.

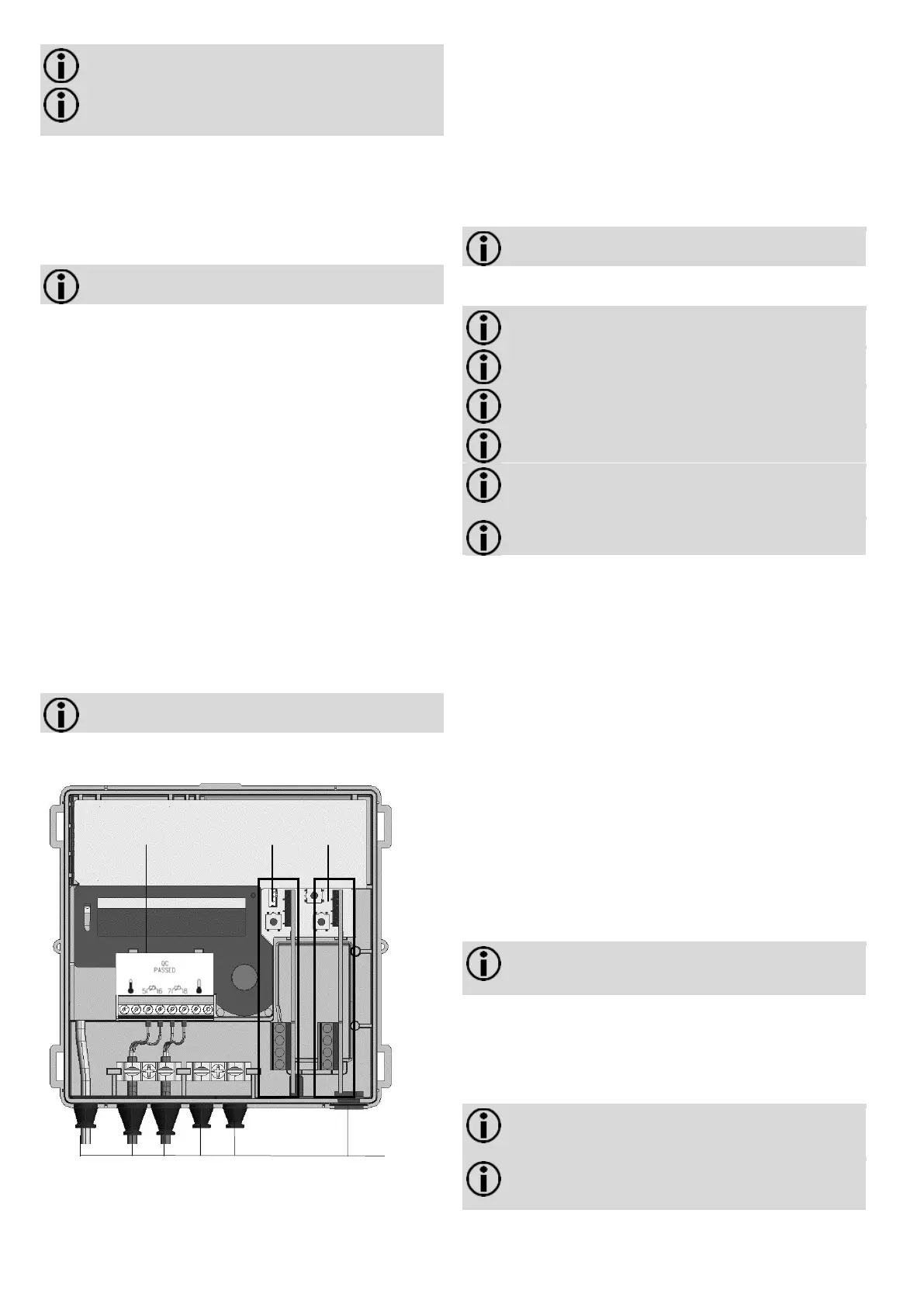

Slika 11
Ugradnja komunikacijskog modula
Komunikacijski moduli se priključuju preko 6-polnog utikača
bez protudjelovanja, tako da je ugradnja ili rekonstrukacija
moguća u svako vrijeme.
Za ugradnju komunikacijskog modula postupajte kako slijedi:
 Komunikacijski modul postavite u ispravan položaj.
 Komunikacijski modul pažljivo umetnite u oba vodeća utora
i ugurajte ga.
 Za priključivanje eksternog kabela otvorite tuljac sukladno
presjeku priključnog voda.
Napomena: Tuljce kabela otvorite tako da oni usko
omataju kabel.
 Kabel provucite izvana kroz tuljac.
 Izolirajte kabel i priključite ga.
Napomena: Na strani mjerača ne priključujte zaštitni
oplet.
Napomena: Pridržavajte se dozvoljenih kombinacija i
ispravnog utičnog mjesta za komunikacijske module.
Napomena: Tehničke detalje i podatke o komunika-
cijskim modulima naći ćete u njihovoj dokumentaciji.
Napomena: Dozvoljene kombinacije naći ćete u
UH50.. uputama za projektiranje.
Napomena: Najkasnije 30 sekundi nakon montaže
mjerač samostalno prepoznaje utaknute module i
spreman je za komunikaciju odnosno slanje impulsa.
Napomena: Tip utaknutog modula može se ovisno o
parametriranju prikaza prikazati unutar servisne petlje.
Priključne stezaljke
Za priključak eksternih vodova na module upotrebljavaju se 2-
polne odnosno 4-polne stezaljke.
 Duljina skidanja izolacije 5 mm
 Kapacitet priključka
 Kruti ili fleksibilni, 0,2…2,5 mm²
 Fleksibilni sa završnom čahurom za žile, 0,25…1,5 mm²
 Veličine vodiča 26…14 AWG
 Priključak s više vodiča (2 vodiča istog presjeka)
 Kruti ili fleksibilni, 0,2…0,75 mm²
 Fleksibilni sa završnom čahurom za žile bez plastične
čahure, 0,25…0,34 mm²
 Fleksibilni s TWIN-završnom čahurom za žile s
plastičnom čahurom, 0,5…0,75 mm²
 Preporučeni odvijač:
 0,6 × 3,5 mm
 Moment pritezanja: 0,4 Nm
3.5 Neodvojivi osjetnici temperature
Napomena: U slučaju tvornički ugrađenih neodvojivih
osjetnika temperature nije dozvoljeno razdvajanje,
kraćenje ili produljivanje vodova.
 Osjetnike temperature stavite u uranjajuće čahure,
kuglične ventile ili T-komade.
 Plombirajte osjetnike temperature radi zaštite od
neovlaštenog rukovanja.
3.6 Odvojivi osjetnici temperature
Napomena: U slučaju uporabe odvojivih osjetnika
temperature isti moraju imati vlastitu potvrdu o kalibr-
iranju i sukladnosti.
Napomena: Maksimalna dužina kabela osjetnika
temperature iznosi 10 m. Kabel se ne smije produlji-
vati.
Modul 1
Modul 2
Sigurnosna oznaka
Tuljci
