Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 33
 Pritisnite četiri bočne spojke poklopca kućišta prema
unutra i skinite poklopac.
 Vod osjetnika temperature tople strane provucite izvana
kroz 2. tuljac s lijeve strane, a vod osjetnika temperature
hladne strane kroz 3. tuljac s lijeve strane.

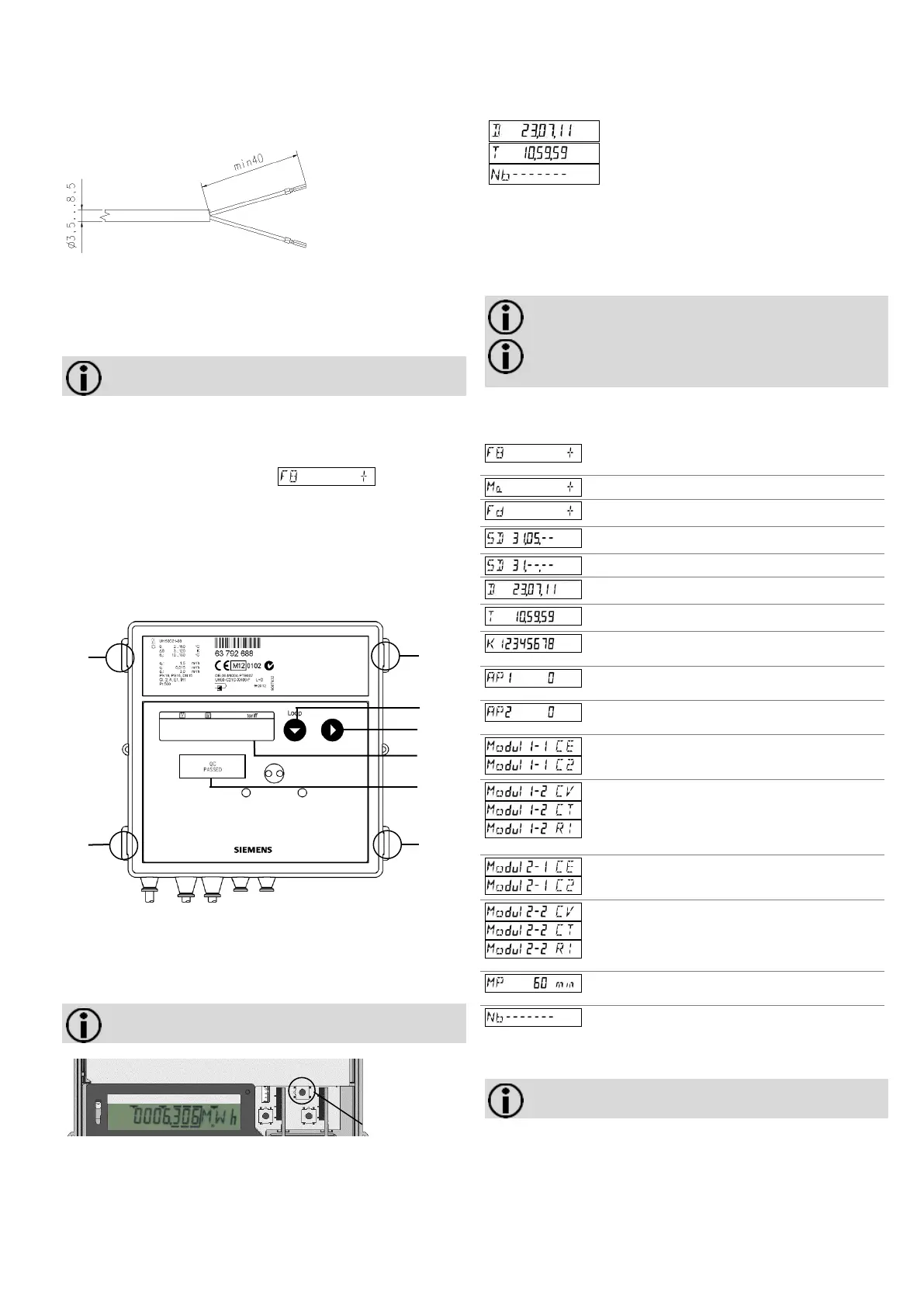

 Skinite izolaciju oba voda sukladno slici.
Čahure za žile
Slika 12
 Žile priključite sukladno otisnutoj spojnoj shemi.
Priključak 2 voda radi se na stezaljkama 5/6 i 7/8.
To vrijedi i za priključivanje osjetnika temperature s 2 voda
na priključak s 4 voda.
Napomena: Na strani mjerača ne priključujte zaštitni
oplet.
 Osjetnike temperature stavite u uranjajuće čahure,
kuglične ventile ili T-komade.
 Plombirajte osjetnike temperature radi zaštite od
neovlaštenog rukovanja.
Kad se na LCD zaslonu prikazuje , tada poruku
o pogrešci možete resetirati pomoću izbornika za parametr-
iranje, kako je opisano u poglavlju 4.4 "Pozivanje funkcije
parametriranja".
 Postavite poklopac kućišta i pritisnite ga lagano, dok se ne
čuje uklop spojki.
4. Parametriranje
Slika 13
Broj
Opis
1; 6; 7; 8
Spojke poklopca
2
Tipka 1
3
Tipka 2
4
LCD zaslon
5
Sigurnosna oznaka
Napomena: Za opsluživanje servisne tipke skinite
privremeno poklopac kućišta.
Slika 14
4.1 Namještanje datuma / vremena
Mjerač s mrežnim dijelom ili nova, lokalno priključena baterija
startaju eventualno neposredno u izborniku za namještanje za
datum i vrijeme.
Unos datuma
Unos vremena
Povratak u normalan rad (ručno)
Za namještanje datuma i vremena postupajte kako slijedi:
 Pritišćite tipku 1 dok se ne prikaže željena veličina.
 Pritisnite tipku 2. Promijenite datum ili vrijeme kako je
opisano u poglavlju 4.6 „Parametriranje“.
4.2 Parametriranje mjerača
Napomena: U radu s baterijama potrebna je za brze
impulse jedna D-ćelija.
Napomena: Za željene brze impulse potrebno je
odgovarajuće namjestiti parametre sa softverom za
parametriranje.
4.3 Namjestivi parametri
Možete namjestiti sljedeće parametre mjerača:
Poništavanje dojave greške F8 (prikaže se samo, ako postoji
F8)
Poništavanje maksimuma
Poništavanje vremena izostanka i mjernog vremena protoka
Unos zadanog dana u godini (DD, MM) *
Unos zadanog dana u mjesecu (DD) *
Unos datuma (DD, MM, GG) *
Unos vremena (hh, mm, ss) *
Unos 8-znamenkastog vlasničkog broja (odgovara M-bus-
sekundarnoj adresi)
Unos M-bus-primarne adrese za modul 1
(0..255) *
Unos M-bus-primarne adrese za modul 2
(0..255) *
Odabir prve funkcije modula za modul 1
(CE ili C2)
Odabir druge funkcije modula za modul 1
(CV ili CT ili RI)
Odabir prve funkcije modula za modul 2
(CE ili C2)
Odabir druge funkcije modula za modul 2
(CV ili CT ili RI)
Odabir mjernog razdoblja maksimuma
(7.5, 15, 30, 60 min / 3, 6, 12, 24 h)
Prebacivanje u normalan rad
* Pazite da unosite suvisle vrijednosti. Mjerač ne provodi provjeru vjerodostojnsoti.
Tako se mogu preuzeti i pogrešne vrijednosti (npr. mjesec > 12).
Napomena: Ako moduli još nisu ugrađeni, mjerač
možete također parametrirati.
Servisna tipka
3
4
5
8
7
1
2
6
