Siemens Building Technologies CE2M5324xx 15.05.2015 37
3. Свързване
За да свържете брояча, действайте както следва:
Определете мястото за монтаж съгласно надписа на
брояча.
Указание: При топломер или топло-
студомер мястото на монтаж „студена страна“
означава монтаж на връщащия тръбопровод
, а „топла страна“ на подаващия
тръбопровод .
Указание: При студомер мястото на монтаж
„топла страна“ означава монтаж на връщащия
тръбопровод , а „студена страна“ на
подаващия тръбопровод .
Вземете предвид размерите на брояча и проверете
дали е налице достатъчно свободно място.
Промийте основно инсталацията преди монтажа на
брояча.
Монтирайте устройството вертикално или хоризонтално
между двата спирателни шибъра така, че стрелката
върху корпуса да сочи в посоката на потока. При това
внимавайте за присъединителните размери.
Монтирайте температурния датчик в същия контур като
измервателното устройство.
Пломбирайте температурния датчик и винтовите ръзки
с цел защита от манипулация.
Свалете предвидената за транспортиране гумена лента
и кабелната връзка от разходомерния блок. При работа
кабелът на температурния датчик и управляващият
проводник не бива да се допират до разходомерния
блок.
Когато монтирате брояча като брояч за студ, вземете
предвид съответните указания.
Указания за монтажа
Не са необходими прави участъци преди и след уреда.
Когато монтирате брояча на общата връщаща тръба на
два контура, определете място зa монтаж с минимално
разстояние 10 × DN от T-елемента. Това разстояние
осигурява добро смесване на различните температури на
водата. Според вида на изпълнението температурният
датчик може да се монтира в Т-образни муфи, сферични
кранове, с директно потапяне или в потопяеми гилзи.
Краищата на температурния датчик трябва да стигат най-
малко до средата на тръбното сечение.
Указание: Уверете се при монтажа, че при работа
в изчислителния блок не може да попадне вода.

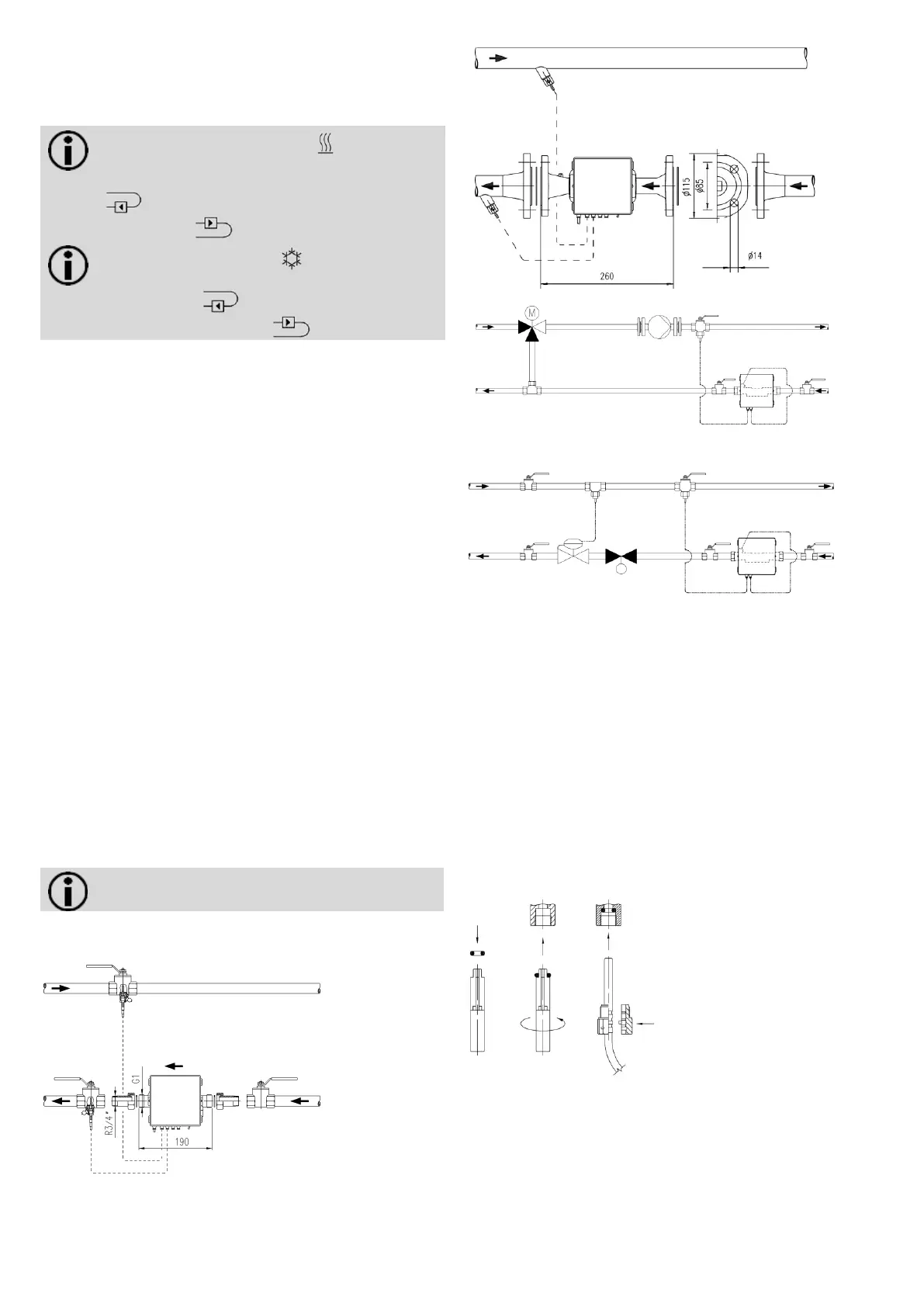

Примери за свързването
Сферичен вентил
Фиг. 1: Свързване със сферичен клапан (препоръчва се до DN25 включително)
Заваръчна муфа с потопяема втулка
Фиг. 2: Свързване с потопяеми гилзи (препоръчва се над DN25)
Фиг. 3: Свързване за контур със смесване; разполагане на температурни
датчици
Фиг. 4: Свързване за контур напр. с регулиране чрез дроселиране (датчик за
дебит, разположен преди регулиращия клапан или диференциалния регулатор
на налягане спрямо посоката на потока)
Монтажно указание за адаптерен комплект (директно
потапян датчик)
За броячи с температурен датчик 5,2 × 45 mm е налице
монтажен комплект. По този начин температурният датчик
може да се монтира с директно потапяне, например в
монтажен елемент или в сферичен кран.
1. Монтирайте O-пръстена с приложения монтажен щифт
/ помощ в мястото за монтаж.
2. Поставете двете половини на пластмасовото винтово
съединение около 3-те канала на температурния
датчик.
3. Притиснете двустранно винтовата връзка и я завинтете
на ръка неподвижно до отказ в мястото за монтаж
(момент на затягане 3 5 Nm).
Фиг. 5: Монтажен адаптерен комплект
1.
2.
3.
